LA 1744 - Tôle à calibre LA1744-LAC-LAF

Composition chimique en %

Propriétés physiques à 20 °C

Densité : 7,85

Module d'élasticité E : 210 000 N/mm²

Coefficient de poisson V : 0,28

Coefficient moyen de dilatation en m/m* °C
entre 20 °C et 100 °C : 12,1 x 10-6

Conductivité thermique à 20 °C en W (m*k) : 45

Magnétique

Points de transformation

- Ac1 : 730 °C, - Ac3 : 795 °C.

Forgeage

1100 °C - 900 °C suivi d’un refroidissement lent et piloté.

Caractéristiques générales du produit

Les tôles bleues sont obtenues à partir d'aciers au carbone de qualité; elles sont donc aptes à un traitement thermique de trempe et revenu en cas de besoin par l'utilisateur.

Une opération de parachèvement par écrouissage à froid confère à ces produits des valeurs de résistance mécanique comprises entre 650 et 850 Mpa à l'état de réception pour une utilisation directe, selon épaisseurs de tôles.

La coloration bleue en surface qui leur a donné leur nom est obtenue par un traitement en bains de sels à 400°C.

A l'issue de leur parachèvement, ces produits sont partiellement protégés en surface contre l'oxydation par un film d'huile.

Toutefois, ces traitements ne garantissent pas l'absence de zones d'oxydation en surface des plaques (rouille) qui reste toujours possible sur des aciers au carbone, mais sans conséquence sur la conformité du produit au plan de la qualité métallurgique et de son utilisation finale.

Etat de livraison

Etat de surface CR : Epaisseurs ~ 4,5 mm; laminé à froid écroui; Ra mini 0,5 µm.

Etat de surface LC : Epaisseurs > 4,5 mm; laminé à chaud décapé écroui; Ra 6 µm.

Dureté : LAF ≤ 4,5 mm d'épaisseurs (240-270 HB),
LAC > 4,5 mm d'épaisseurs (190-225 HB).

Tolérances sur la largeur en mm, épaisseurs ≤ 8mm :

l 250/260mm : -1,75;+2,5 — l 500/530mm : -2,50;+3,00

Tolérances sur la longueur en mm : L 1500mm +0;+10

Aptitudes

Les tôles "bleues" sont utilisées pour la réalisation de calibres, cames, instruments de mesure, contre-plaques de moules, cales d’épaisseur, petit outillage et, en général, toutes pièces ayant une résistance à l’usure moyenne.

A l'état traité elles peuvent être utilisés pour la réalisation de ressorts ou d'outils tranchants.

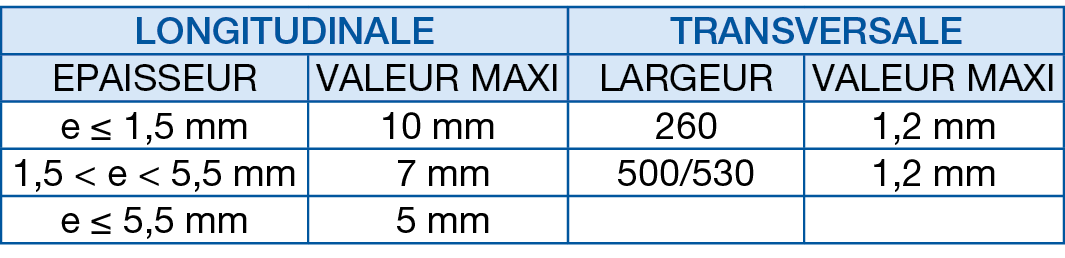

Planéité en mm

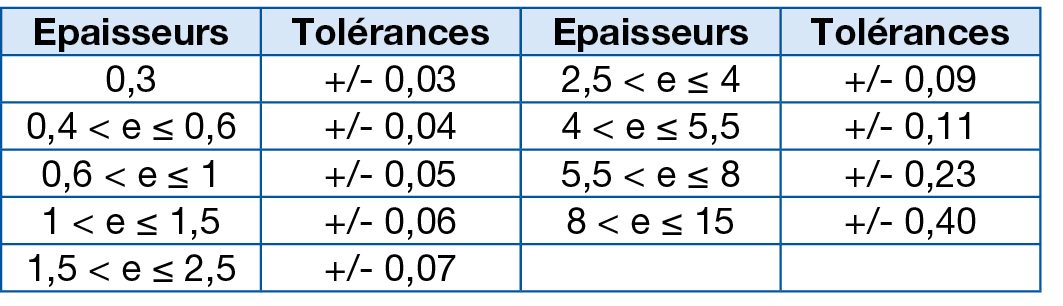

Tolérances sur l’épaisseur en mm

Traitement thermique

Trempe : - préchauffage à 680 °C,
- chauffage à 875 °C,
- trempe agitée à l’eau ou à l’huile chaude ou en bains de sels.

Revenu : A partir de 120 °C selon les caractéristiques mécaniques et duretés recherchées.

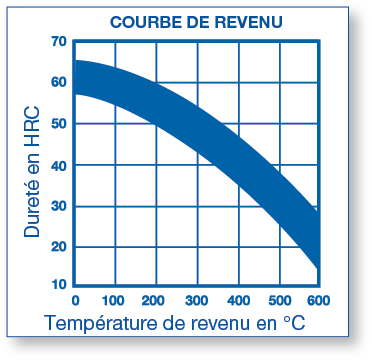

Courbe de revenu

Echantillons traités sur éprouvettes d’épaisseur 25 mm.
