LA 2343 - Acier pour traitement thermique 50 36

EN X38 CrMoV5-1 (Ancienne AFNOR Z38CDV5.1) W.Nr 1.2343 – AISI H11

Livraison ≤ 240 HB

PVD

Dureté maxi 54 HRC

Nit. 1000 HV

Applications industrielles

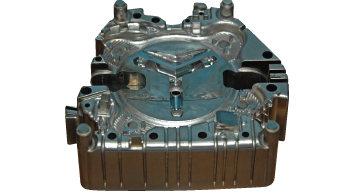

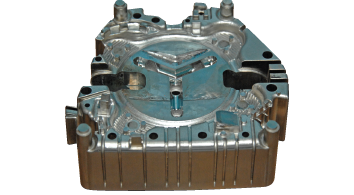

Moules matières plastiques de grande dimension.

Moules injection sous pression des alliages légers.

Moules injection basse pression.

Outillages et matrices de forge à chaud.

Pièces de mécanique générale.

EN X37 CrMoV5.1 (Ancienne AFNOR Z38CDV5.1) W.Nr 1.2343 – AISI H11

Composition chimique en %

	C	Mn	Si	Cr	Mo	V	S	P	Fe
Mini	0,33	0,25	0,80	4,80	1,10	0,30	-	-	Base
Maxi	0,41	0,50	1,20	5,50	1,50	0,50	0,0020	0,020	Base

Propriétés physiques à 20 °C

Densité : 7,85

Module d'élasticité E : 215 000 N/mm²

Coefficient de poisson V : 0,3

Coefficient moyen de dilatation en m/m* °C
entre 20 °C et 100 °C : 11,5 x 10-6
entre 20 °C et 200 °C : 12,0 x 10-6
entre 20 °C et 400 °C : 12,6 x 10-6
entre 20 °C et 600 °C : 13,2 x 10-6

Conductivité thermique à 20 °C en W (m*k) : 26

Magnétique

Etat de livraison

Acier livré à l’état recuit ≤ 240HB.

Contrôle US suivant EN 10228-3 Classe 3.

Identification : Violet rayé jaune .

Points de transformation

Ac1 : 840 °C, Ac3 : 900 °C.

Forgeage

1100 °C - 900 °C suivi d’un refroidissement lent et piloté.

Recuit

750 °C.

Aptitudes d’emploi

Selon traitement thermique réalisé et caractéristiques mécaniques recherchées :

- Acier d’outillage fortement allié utilisé dans les métiers du moule métallique pour transformation des matières plastiques, des alliages légers et la fabrication d’outillages et de matrices de forge à chaud.

- Très grande stabilité dimensionnelle.

- Grande résistance aux chocs et à la fatigue thermique.

- Bonne tenue à l’usure.

- Excellente aptitude aux nitrurations et aux traitements de surface.

- Tenue à la corrosion moyenne.

Aptitude au grainage

La nuance LA2343 est apte au grainage chimique et au grainage laser.

Cette opération doit être précédée d’un test sur éprouvette. En cas de demande particulière de spécification, nous consulter.

Aptitude au polissage

Apte au polissage type ‘brillant 6 microns’.

Se référer au tableau des correspondances des notes techniques en fin du catalogue.

Aptitude au soudage

Apte au soudage TIG et laser.

Baguette WRLA4 dia. 1,6. Code Lugand : 43 05 005.

Baguette WRLA8 dia. 1,6. Code Lugand : 43 05 130.

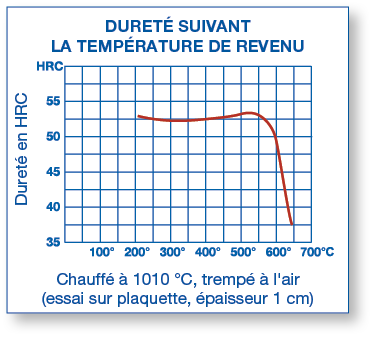

Courbe de revenu

Echantillons traités sur éprouvettes d’épaisseur 25 mm.

Traitement thermique

Trempe : - préchauffage à 750 °C,
- chauffage à 1010 °C,
- trempe à l’huile chaude, ou en bains de sels, ou sous pression de gaz.

Revenu : - deux revenus successifs,
- premier revenu à 550 °C,
- deuxième revenu selon dureté recherchée,
- pour obtenir la dureté maximum, réaliser deux revenus à 550 °C.

Sections disponibles en mm

	15	222	232	242	261

	900 X 275	900 X 300	900 X 325
	1050 X 200	1050 X 225	1050 X 250

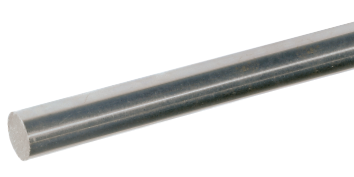

LA 2343 - Ronds de précision

Ronds rectifiés (h8) bouts sciés - Recuit Longueur 1000 mm - 2343RD

▼▼▼
Ø	Code Lugand	Libellé	Prix HT	Poids kg
10	45 47 010	2343RD 1005 ROND 10 h8	14,00€	0,61
12	45 47 012	2343RD 1005 ROND 12 h8	18,72€	0,88
15	45 47 015	2343RD 1005 ROND 15 h8	30,16€	1,38
20	45 47 020	2343RD 1005 ROND 20 h8	61,88€	2,45
25	45 47 025	2343RD 1005 ROND 25 h8	93,60€	3,83
30	45 47 030	2343RD 1005 ROND 30 h8	126,09€	5,51
40	45 47 040	2343RD 1005 ROND 40 h8	214,24€	9,80

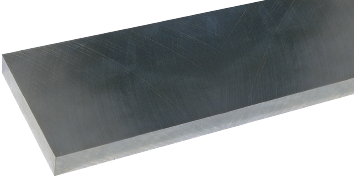

LA 2343 - Plats de précision

Plats 2 faces et 2 chants fraisés, 2 bouts sciés - Recuit Longueur 1005 mm - 2343F4

▼▼
Epais.	Largeur	Code Lugand	Libellé	Prix HT	Poids kg
4,4	20,4	45 42 285	2343F4 1005X 20,4X 4,4	39,72€	0,70
	25,4	45 42 286	2343F4 1005X 25,4X 4,4	40,63€	0,88
	30,4	45 42 287	2343F4 1005X 30,4X 4,4	44,65€	1,05
	40,4	45 42 289	2343F4 1005X 40,4X 4,4	51,13€	1,39
	50,4	45 42 290	2343F4 1005X 50,4X 4,4	51,55€	1,74
	60,4	45 42 291	2343F4 1005X 60,4X 4,4	64,82€	2,08
	80,4	45 42 294	2343F4 1005X 80,4X 4,4	84,00€	2,77
	100,4	45 42 295	2343F4 1005X100,4X 4,4	105,00€	3,46
5,4	10,4	45 42 296	2343F4 1005X 10,4X 5,4	37,43€	0,44
	12,4	45 42 297	2343F4 1005X 12,4X 5,4	40,18€	0,52
	16,4	45 42 299	2343F4 1005X 16,4X 5,4	42,00€	0,69
	20,4	45 42 300	2343F4 1005X 20,4X 5,4	42,45€	0,86
	25,4	45 42 301	2343F4 1005X 25,4X 5,4	45,20€	1,08
	30,4	45 42 302	2343F4 1005X 30,4X 5,4	50,22€	1,29
	40,4	45 42 304	2343F4 1005X 40,4X 5,4	56,98€	1,71
	50,4	45 42 305	2343F4 1005X 50,4X 5,4	57,88€	2,13
	60,4	45 42 306	2343F4 1005X 60,4X 5,4	72,12€	2,56
	70,4	45 42 308	2343F4 1005X 70,4X 5,4	80,66€	2,98
	80,4	45 42 309	2343F4 1005X 80,4X 5,4	94,05€	3,40
	100,4	45 42 310	2343F4 1005X100,4X 5,4	117,94€	4,25
6,2 - 6,4	10,4	45 42 311	2343F4 1005X 10,4X 6,4	40,94€	0,52
	12,4	45 42 312	2343F4 1005X 12,4X 6,4	43,34€	0,62
	15,4	45 42 313	2343F4 1005X 15,4X 6,4	43,60€	0,77
	16,4	45 42 314	2343F4 1005X 16,4X 6,4	44,28€	0,82
	20,4	45 42 412	2343F4 1005X 20,4X 6,2	37,16€	0,99
	25,4	45 42 413	2343F4 1005X 25,4X 6,2	41,04€	1,23
	30,4	45 42 414	2343F4 1005X 30,4X 6,2	47,88€	1,48
	40,4	45 42 415	2343F4 1005X 40,4X 6,2	52,38€	1,96
	50,4	45 43 006	2343F4 1005X 50,4X 6,2	58,84€	2,45
	60,4	45 42 416	2343F4 1005X 60,4X 6,2	69,65€	2,94
	70,4	45 42 429	2343F4 1005X 70,4X 6,2	85,20€	3,42
	80,4	45 42 417	2343F4 1005X 80,4X 6,2	96,70€	3,91
	100,4	45 43 012	2343F4 1005X100,4X 6,2	116,80€	4,88
6,2 - 6,4	150,4	45 42 418	2343F4 1005X150,4X 6,2	167,90€	7,31
6,2 - 6,4	200,4	45 42 419	2343F4 1005X200,4X 6,2	205,20€	9,74
8,2 - 8,4	10,4	45 42 326	2343F4 1005X 10,4X 8,4	44,46€	0,68
	12,4	45 42 327	2343F4 1005X 12,4X 8,4	46,92€	0,82
	16,4	45 42 329	2343F4 1005X 16,4X 8,4	47,63€	1,08
	20,4	45 43 030	2343F4 1005X 20,4X 8,2	42,60€	1,31
	25,4	45 43 031	2343F4 1005X 25,4X 8,2	45,67€	1,63
	30,4	45 43 032	2343F4 1005X 30,4X 8,2	53,57€	1,95
	40,4	45 43 034	2343F4 1005X 40,4X 8,2	58,84€	2,60
	50,4	45 43 035	2343F4 1005X 50,4X 8,2	67,62€	3,24
	60,4	45 43 036	2343F4 1005X 60,4X 8,2	77,29€	3,88
	70,4	45 43 038	2343F4 1005X 70,4X 8,2	96,61€	4,53
	80,4	45 43 039	2343F4 1005X 80,4X 8,2	104,52€	5,17
	90,4	45 42 422	2343F4 1005X 90,4X 8,2	119,70€	5,81
	100,4	45 43 041	2343F4 1005X100,4X 8,2	129,99€	6,45
	125,4	45 42 341	2343F4 1005X125,4X 8,4	170,49€	8,26
	150,4	45 43 046	2343F4 1005X150,4X 8,2	213,42€	9,67
	200,4	45 43 051	2343F4 1005X200,4X 8,2	253,82€	12,88
10,4	10,4	45 46 016	2343F4 1005X 10,4X 10,4	45,67€	0,85
	12,4	45 42 347	2343F4 1005X 12,4X 10,4	48,51€	1,01
	15,4	45 42 348	2343F4 1005X 15,4X 10,4	49,14€	1,26
	16,4	45 42 349	2343F4 1005X 16,4X 10,4	51,49€	1,34
	20,4	45 43 059	2343F4 1005X 20,4X 10,4	47,42€	1,66
	25,4	45 43 060	2343F4 1005X 25,4X 10,4	50,07€	2,07
	30,4	45 43 061	2343F4 1005X 30,4X 10,4	55,34€	2,48
	32,4	45 43 062	2343F4 1005X 32,4X 10,4	57,96€	2,64
	40,4	45 43 063	2343F4 1005X 40,4X 10,4	65,87€	3,29
	50,4	45 43 064	2343F4 1005X 50,4X 10,4	79,04€	4,11
	60,4	45 43 065	2343F4 1005X 60,4X 10,4	85,20€	4,92
	70,4	45 43 067	2343F4 1005X 70,4X 10,4	106,27€	5,74
	80,4	45 43 068	2343F4 1005X 80,4X 10,4	116,80€	6,55
	100,4	45 43 070	2343F4 1005X100,4X 10,4	143,16€	8,19
	120,4	45 43 072	2343F4 1005X120,4X 10,4	188,83€	9,82
10,4	150,4	45 43 075	2343F4 1005X150,4X 10,4	219,20€	12,26
	160,4	45 42 352	2343F4 1005X160,4X 10,4	260,12€	13,08
	200,4	45 43 080	2343F4 1005X200,4X 10,4	288,26€	16,34
12,4	12,4	45 46 017	2343F4 1005X 12,4X 12,4	54,45€	1,21
	15,4	45 42 354	2343F4 1005X 15,4X 12,4	56,06€	1,50
	20,4	45 43 088	2343F4 1005X 20,4X 12,4	54,45€	1,98
	25,4	45 43 089	2343F4 1005X 25,4X 12,4	58,84€	2,47
	30,4	45 43 090	2343F4 1005X 30,4X 12,4	69,38€	2,95
	40,4	45 43 092	2343F4 1005X 40,4X 12,4	79,04€	3,93
	50,4	45 43 093	2343F4 1005X 50,4X 12,4	82,57€	4,90
	60,4	45 43 094	2343F4 1005X 60,4X 12,4	100,12€	5,87
	70,4	45 43 096	2343F4 1005X 70,4X 12,4	116,80€	6,84
	80,4	45 43 097	2343F4 1005X 80,4X 12,4	132,61€	7,82
	100,4	45 43 099	2343F4 1005X100,4X 12,4	158,96€	9,76
15,4	15,4	45 46 018	2343F4 1005X 15,4X 15,4	61,48€	1,86
	20,4	45 43 117	2343F4 1005X 20,4X 15,4	58,84€	2,46
	25,4	45 43 118	2343F4 1005X 25,4X 15,4	61,48€	3,07
	30,4	45 43 119	2343F4 1005X 30,4X 15,4	84,31€	3,67
	40,4	45 43 121	2343F4 1005X 40,4X 15,4	98,37€	4,88
	50,4	45 43 122	2343F4 1005X 50,4X 15,4	109,79€	6,08
	60,4	45 43 123	2343F4 1005X 60,4X 15,4	124,72€	7,29
	70,4	45 43 125	2343F4 1005X 70,4X 15,4	144,91€	8,50
	80,4	45 43 126	2343F4 1005X 80,4X 15,4	151,06€	9,71
16,4	16,4	45 46 019	2343F4 1005X 16,4X 16,4	80,49€	2,11
	20,4	45 43 146	2343F4 1005X 20,4X 16,4	64,12€	2,62
	25,4	45 43 147	2343F4 1005X 25,4X 16,4	66,76€	3,27
	30,4	45 43 148	2343F4 1005X 30,4X 16,4	86,95€	3,91
	40,4	45 43 150	2343F4 1005X 40,4X 16,4	100,99€	5,19
	50,4	45 43 151	2343F4 1005X 50,4X 16,4	116,80€	6,48
	80,4	45 43 155	2343F4 1005X 80,4X 16,4	160,72€	10,34
20,4	20,4	45 46 175	2343F4 1005X 20,4X 20,4	72,89€	3,26
	25,4	45 43 176	2343F4 1005X 25,4X 20,4	77,29€	4,06
	30,4	45 43 177	2343F4 1005X 30,4X 20,4	100,99€	4,86
20,4	32,4	45 43 178	2343F4 1005X 32,4X 20,4	104,52€	5,18
	40,4	45 43 179	2343F4 1005X 40,4X 20,4	109,79€	6,46
	50,4	45 43 180	2343F4 1005X 50,4X 20,4	140,52€	8,06
	60,4	45 43 181	2343F4 1005X 60,4X 20,4	152,81€	9,66
	70,4	45 43 183	2343F4 1005X 70,4X 20,4	174,77€	11,26
	80,4	45 43 184	2343F4 1005X 80,4X 20,4	187,06€	12,86
	100,4	45 43 186	2343F4 1005X100,4X 20,4	223,07€	16,06
25,4	25,4	45 46 234	2343F4 1005X 25,4X 25,4	114,18€	5,06
	30,4	45 43 235	2343F4 1005X 30,4X 25,4	128,22€	6,05
	40,4	45 43 237	2343F4 1005X 40,4X 25,4	144,14€	8,04
	50,4	45 43 238	2343F4 1005X 50,4X 25,4	162,48€	10,04
	60,4	45 43 239	2343F4 1005X 60,4X 25,4	177,41€	12,03
	70,4	45 43 241	2343F4 1005X 70,4X 25,4	205,20€	14,02
	80,4	45 43 242	2343F4 1005X 80,4X 25,4	211,42€	16,01
	100,4	45 43 244	2343F4 1005X100,4X 25,4	263,48€	19,99
30,4	30,4	45 46 293	2343F4 1005X 30,4X 30,4	140,52€	7,24
	40,4	45 43 295	2343F4 1005X 40,4X 30,4	162,48€	9,63
	50,4	45 43 296	2343F4 1005X 50,4X 30,4	176,53€	12,01
	60,4	45 43 297	2343F4 1005X 60,4X 30,4	197,61€	14,39
	80,4	45 43 300	2343F4 1005X 80,4X 30,4	250,30€	19,16
	100,4	45 43 302	2343F4 1005X100,4X 30,4	306,52€	23,93
	120,4	45 43 304	2343F4 1005X120,4X 30,4	395,21€	28,69
40,4	40,4	45 46 382	2343F4 1005X 40,4X 40,4	185,31€	12,79
	50,4	45 43 383	2343F4 1005X 50,4X 40,4	233,62€	15,96
	60,4	45 43 384	2343F4 1005X 60,4X 40,4	256,51€	19,13
	70,4	45 43 386	2343F4 1005X 70,4X 40,4	279,82€	22,30
50,4	50,4	45 46 441	2343F4 1005X 50,4X 50,4	226,55€	19,91
	60,4	45 43 442	2343F4 1005X 60,4X 50,4	295,97€	23,86
	70,4	45 43 444	2343F4 1005X 70,4X 50,4	332,69€	27,81
	80,4	45 43 445	2343F4 1005X 80,4X 50,4	346,67€	31,76

Diamètre : h8, Ra 1,6
Longueur 1000 mm : 0, +5 mm

 : Scié, Ra 25 -  : Rectifié, Ra 1,6

Produit non utilisable pour la fabrication d’empreintes
avec poli-optique.

Epaisseur : 0, +0,25 mm, Ra 3,2 - Largeur : 0, +0,4 mm, Ra 3,2
Longueur 1005 mm : +5, +25 mm, Ra 25

 : Scié, Ra 25 -  : Fraisé, Ra 3,2 - *4 chants sciés

Produit non utilisable pour la fabrication d’empreintes
avec poli-optique.

LA 2343 - Plats de précision

Plats 2 faces et 2 chants fraisés, 2 bouts sciés - Recuit Longueur 500 mm - 2343F4

▼▼
Epais.	Largeur	Code Lugand	Libellé	Prix HT	Poids kg
3,4	80,4	45 43 680	2343F4 500X 80,4X 3,4 *	56,20€	1,07
4,4	20,4	45 43 690	2343F4 500X 20,4X 4,4	19,64€	0,35
	30,4	45 43 692	2343F4 500X 30,4X 4,4	21,81€	0,52
	40,4	45 43 694	2343F4 500X 40,4X 4,4	25,11€	0,69
	50,4	45 43 695	2343F4 500X 50,4X 4,4	25,56€	0,86
	80,4	45 43 699	2343F4 500X 80,4X 4,4	41,09€	1,38
	100,4	45 43 700	2343F4 500X100,4X 4,4	51,13€	1,72
5,4	10,4	45 43 701	2343F4 500X 10,4X 5,4	18,28€	0,22
	12,4	45 43 702	2343F4 500X 12,4X 5,4	19,64€	0,26
	20,4	45 43 705	2343F4 500X 20,4X 5,4	21,00€	0,43
	30,4	45 43 707	2343F4 500X 30,4X 5,4	24,39€	0,64
	32,4	45 43 708	2343F4 500X 32,4X 5,4	25,11€	0,68
	40,4	45 43 709	2343F4 500X 40,4X 5,4	27,85€	0,85
	50,4	45 43 710	2343F4 500X 50,4X 5,4	28,31€	1,06
	60,4	45 43 711	2343F4 500X 60,4X 5,4	35,61€	1,27
	80,4	45 43 715	2343F4 500X 80,4X 5,4	45,66€	1,69
	100,4	45 43 716	2343F4 500X100,4X 5,4	57,52€	2,11
6,4	10,4	45 43 717	2343F4 500X 10,4X 6,4	20,01€	0,26
	12,4	45 43 719	2343F4 500X 12,4X 6,4	21,16€	0,31
	15,4	45 43 720	2343F4 500X 15,4X 6,4	21,29€	0,38
	16,4	45 43 721	2343F4 500X 16,4X 6,4	21,91€	0,41
	20,4	45 43 722	2343F4 500X 20,4X 6,4	22,36€	0,51
	25,4	45 43 723	2343F4 500X 25,4X 6,4	22,83€	0,63
	30,4	45 43 724	2343F4 500X 30,4X 6,4	26,94€	0,76
	40,4	45 43 726	2343F4 500X 40,4X 6,4	30,59€	1,01
	50,4	45 43 727	2343F4 500X 50,4X 6,4	31,95€	1,26
	60,4	45 43 728	2343F4 500X 60,4X 6,4	38,81€	1,51
	70,4	45 43 730	2343F4 500X 70,4X 6,4	43,10€	1,76
	80,4	45 43 731	2343F4 500X 80,4X 6,4	50,22€	2,01
	100,4	45 43 732	2343F4 500X100,4X 6,4	63,92€	2,51
8,4	10,4	45 43 733	2343F4 500X 10,4X 8,4	21,73€	0,34
	12,4	45 43 734	2343F4 500X 12,4X 8,4	22,92€	0,41
	15,4	45 43 735	2343F4 500X 15,4X 8,4	23,10€	0,50
	16,4	45 43 736	2343F4 500X 16,4X 8,4	23,26€	0,54
	20,4	45 43 737	2343F4 500X 20,4X 8,4	24,20€	0,67
8,4	25,4	45 43 738	2343F4 500X 25,4X 8,4	24,20€	0,83
	30,4	45 43 739	2343F4 500X 30,4X 8,4	28,77€	1,00
	32,4	45 43 740	2343F4 500X 32,4X 8,4	29,22€	1,06
	40,4	45 43 741	2343F4 500X 40,4X 8,4	32,87€	1,32
	50,4	45 43 742	2343F4 500X 50,4X 8,4	36,97€	1,65
	60,4	45 43 743	2343F4 500X 60,4X 8,4	41,54€	1,98
	80,4	45 43 746	2343F4 500X 80,4X 8,4	53,87€	2,63
	100,4	45 43 747	2343F4 500X100,4X 8,4	67,56€	3,29
	125,4	45 43 748	2343F4 500X125,4X 8,4	83,28€	4,11
	150,4	45 43 749	2343F4 500X150,4X 8,4	117,62€	4,93
	250,4	45 43 752	2343F4 500X250,4X 8,4	159,01€	8,20
10,4	10,4	45 46 001	2343F4 500X 10,4X 10,4	26,02€	0,42
	12,4	45 43 754	2343F4 500X 12,4X 10,4	23,70€	0,50
	15,4	45 43 755	2343F4 500X 15,4X 10,4	23,87€	0,62
	16,4	45 43 756	2343F4 500X 16,4X 10,4	25,56€	0,67
	20,4	45 43 757	2343F4 500X 20,4X 10,4	25,56€	0,83
	25,4	45 43 758	2343F4 500X 25,4X 10,4	27,38€	1,03
	30,4	45 43 759	2343F4 500X 30,4X 10,4	29,19€	1,23
	32,4	45 43 760	2343F4 500X 32,4X 10,4	31,50€	1,31
	40,4	45 43 761	2343F4 500X 40,4X 10,4	35,61€	1,64
	50,4	45 43 762	2343F4 500X 50,4X 10,4	42,92€	2,04
	60,4	45 43 763	2343F4 500X 60,4X 10,4	46,56€	2,45
	80,4	45 43 766	2343F4 500X 80,4X 10,4	64,82€	3,26
	100,4	45 43 767	2343F4 500X100,4X 10,4	78,53€	4,07
	150,4	45 43 769	2343F4 500X150,4X 10,4	121,06€	6,10
	200,4	45 43 771	2343F4 500X200,4X 10,4	146,39€	8,13
	250,4	45 43 772	2343F4 500X250,4X 10,4	180,30€	10,16
	300,4	45 43 773	2343F4 500X300,4X 10,4	211,21€	12,18
12,4	12,4	45 46 002	2343F4 500X 12,4X 12,4	30,59€	0,60
	15,4	45 43 774	2343F4 500X 15,4X 12,4	27,39€	0,74
	16,4	45 43 775	2343F4 500X 16,4X 12,4	28,08€	0,79
	20,4	45 43 776	2343F4 500X 20,4X 12,4	29,19€	0,99
	25,4	45 43 777	2343F4 500X 25,4X 12,4	31,95€	1,23
	30,4	45 43 778	2343F4 500X 30,4X 12,4	37,35€	1,47
	32,4	45 43 779	2343F4 500X 32,4X 12,4	39,72€	1,57
12,4	40,4	45 43 780	2343F4 500X 40,4X 12,4	42,00€	1,95
	50,4	45 43 781	2343F4 500X 50,4X 12,4	44,74€	2,44
	60,4	45 43 782	2343F4 500X 60,4X 12,4	53,87€	2,92
	70,4	45 43 784	2343F4 500X 70,4X 12,4	63,96€	3,40
	100,4	45 43 786	2343F4 500X100,4X 12,4	86,74€	4,86
	150,4	45 43 788	2343F4 500X150,4X 12,4	132,23€	7,27
	200,4	45 43 790	2343F4 500X200,4X 12,4	170,00€	9,69
	250,4	45 43 791	2343F4 500X250,4X 12,4	230,10€	12,11
	300,4	45 43 792	2343F4 500X300,4X 12,4	269,60€	14,53
15,4	15,4	45 46 003	2343F4 500X 15,4X 15,4	39,26€	0,92
	20,4	45 43 793	2343F4 500X 20,4X 15,4	30,91€	1,23
	25,4	45 43 794	2343F4 500X 25,4X 15,4	33,31€	1,53
	30,4	45 43 795	2343F4 500X 30,4X 15,4	45,50€	1,83
	32,4	45 43 796	2343F4 500X 32,4X 15,4	46,79€	1,95
	40,4	45 43 797	2343F4 500X 40,4X 15,4	52,80€	2,43
	50,4	45 43 798	2343F4 500X 50,4X 15,4	60,02€	3,03
	60,4	45 43 799	2343F4 500X 60,4X 15,4	67,83€	3,63
	80,4	45 43 802	2343F4 500X 80,4X 15,4	82,42€	4,83
	100,4	45 43 803	2343F4 500X100,4X 15,4	105,60€	6,03
	125,4	45 43 804	2343F4 500X125,4X 15,4	124,50€	7,53
	150,4	45 43 805	2343F4 500X150,4X 15,4	146,82€	9,03
	200,4	45 43 807	2343F4 500X200,4X 15,4	205,20€	12,04
16,4	16,4	45 46 004	2343F4 500X 16,4X 16,4	39,26€	1,05
	20,4	45 43 810	2343F4 500X 20,4X 16,4	35,15€	1,30
	25,4	45 43 811	2343F4 500X 25,4X 16,4	36,07€	1,62
	30,4	45 43 812	2343F4 500X 30,4X 16,4	47,23€	1,94
	40,4	45 43 814	2343F4 500X 40,4X 16,4	55,69€	2,58
	50,4	45 43 815	2343F4 500X 50,4X 16,4	63,92€	3,22
20,4	20,4	45 46 005	2343F4 500X 20,4X 20,4	40,18€	1,62
	25,4	45 43 827	2343F4 500X 25,4X 20,4	42,24€	2,02
	30,4	45 43 828	2343F4 500X 30,4X 20,4	54,95€	2,42
	40,4	45 43 830	2343F4 500X 40,4X 20,4	60,26€	3,21
	50,4	45 43 831	2343F4 500X 50,4X 20,4	76,69€	4,01
	80,4	45 43 835	2343F4 500X 80,4X 20,4	102,26€	6,40
	100,4	45 43 837	2343F4 500X100,4X 20,4	118,71€	7,99
20,4	125,4	45 43 839	2343F4 500X125,4X 20,4	156,26€	9,98
20,4	200,4	45 43 842	2343F4 500X200,4X 20,4	226,67€	15,94
25,4	25,4	45 46 006	2343F4 500X 25,4X 25,4	60,26€	2,52
	30,4	45 43 845	2343F4 500X 30,4X 25,4	69,97€	3,01
	40,4	45 43 847	2343F4 500X 40,4X 25,4	70,41€	4,00
	50,4	45 43 848	2343F4 500X 50,4X 25,4	89,29€	4,99
	60,4	45 43 849	2343F4 500X 60,4X 25,4	97,87€	5,98
	70,4	45 43 851	2343F4 500X 70,4X 25,4	114,19€	6,97
	80,4	45 43 852	2343F4 500X 80,4X 25,4	116,77€	7,96
	100,4	45 43 853	2343F4 500X100,4X 25,4	138,24€	9,95
	125,4	45 43 854	2343F4 500X125,4X 25,4	176,87€	12,42
30,4	30,4	45 46 007	2343F4 500X 30,4X 30,4	72,12€	3,60
	40,4	45 43 861	2343F4 500X 40,4X 30,4	88,43€	4,79
	50,4	45 43 862	2343F4 500X 50,4X 30,4	97,02€	5,98
	60,4	45 43 863	2343F4 500X 60,4X 30,4	109,90€	7,16
	80,4	45 43 866	2343F4 500X 80,4X 30,4	139,09€	9,53
	100,4	45 43 867	2343F4 500X100,4X 30,4	164,85€	11,90
40,4	40,4	45 46 009	2343F4 500X 40,4X 40,4	98,74€	6,37
	50,4	45 43 887	2343F4 500X 50,4X 40,4	129,65€	7,94
	60,4	45 43 888	2343F4 500X 60,4X 40,4	142,52€	9,52
	70,4	45 43 890	2343F4 500X 70,4X 40,4	156,26€	11,09
	80,4	45 43 891	2343F4 500X 80,4X 40,4	160,56€	12,67
	100,4	45 43 892	2343F4 500X100,4X 40,4	206,07€	15,82
	150,4	45 43 894	2343F4 500X150,4X 40,4	295,35€	23,70
	160,4	45 43 895	2343F4 500X160,4X 40,4	319,39€	25,27
50,4	50,4	45 46 010	2343F4 500X 50,4X 50,4	146,82€	9,91
	60,4	45 43 899	2343F4 500X 60,4X 50,4	164,85€	11,87
	125,4	45 43 904	2343F4 500X125,4X 50,4	272,60€	24,65

Epaisseur : 0, +0,25 mm, Ra 3,2 - Largeur : 0, +0,4 mm, Ra 3,2
Longueur 500 mm : 0, +5 mm, Ra 25

 : Scié, Ra 25 -  : Fraisé, Ra 3,2

Produit non utilisable pour la fabrication d’empreintes
avec poli-optique.

LA 2343 - Acier pour traitement thermique 50 36

EN X38 CrMoV5-1 (Ancienne AFNOR Z38CDV5.1) W.Nr 1.2343 – AISI H11

Applications industrielles

Composition chimique en %

Propriétés physiques à 20 °C

Etat de livraison

Points de transformation

Forgeage

Recuit

Aptitudes d’emploi

Aptitude au grainage

Aptitude au polissage

Aptitude au soudage

Courbe de revenu

Traitement thermique

Sections disponibles en mm

LA 2343 - Ronds de précision

Ronds rectifiés (h8) bouts sciés - Recuit Longueur 1000 mm - 2343RD

LA 2343 - Plats de précision

Plats 2 faces et 2 chants fraisés, 2 bouts sciés - Recuit Longueur 1005 mm - 2343F4

LA 2343 - Plats de précision

Plats 2 faces et 2 chants fraisés, 2 bouts sciés - Recuit Longueur 500 mm - 2343F4

Contact Form
