Bronze NC4 NC4-5201
NC4 - DIN 17 665 - EN CuAl10Ni5Fe4 (ancienne appellation UA10N) -AMS 4640 : C63000
Applications industrielles
Pièces de mécaniques générales.
Paliers.

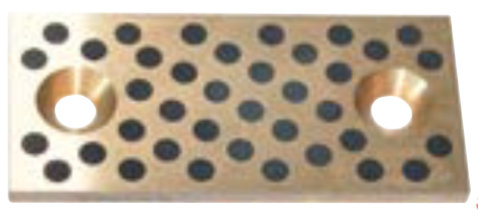

Bagues de frottement.
Bague de roulement.
Vis. - Corps de distributeurs.
Composition chimique en % suivant norme EN 1653
| Al | Ni | Fe | Mn | Si | Zn | Sn | Pb | Cu | |
| Mini | 9,00 | 4,00 | 2,00 | 0,60 | 0,04 | 0,04 | 0,007 | 0,007 | Base |
| Maxi | 11,00 | 5,50 | 4,00 | 1,50 | 0,25 | 0,30 | 0,20 | 0,05 | Base |
Propriétés physiques à 20 °C
Point de fusion : 1075 °C
Densité : 7,6
Module d’élasticité E : 125 000 N/mm²
Coefficient de poisson V : 0,32
Coefficient moyen de dilatation en m/m* °C :
entre 20 °C et 100 °C : 16,0 x 10-6
Conductivité thermique en W (m*k) : 42
Résistivité électrique en micro-Ohms*cm : 22
Conductivité électrique : 8 % IACS
Perméabilité magnétique : 1,5
Etat de livraison
Ronds : filés, traités, écroûtés.

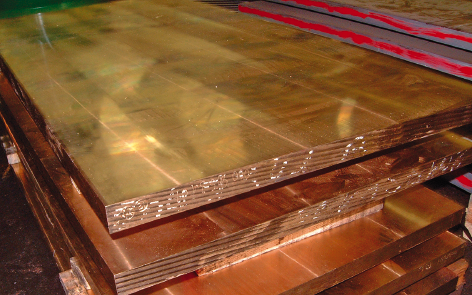

Méplats : forgés, traités, usinés.
Dureté HB < 180.
Valeurs typiques | ||||
Caractéristiques mécaniques | Rm | Rp 0,2 | A % | Dureté |
Ronds et méplat | 690 | 320 | 13 | 180 |
Aptitudes d’emploi
Alliage de cuivre aluminium (cupro-aluminium) filé ou forgé livré à l’état traité présentant de bonnes caractéristiques mécaniques à température ambiante ainsi qu’une bonne aptitude au frottement.
Aptitude au polissage
Apte au polissage ‘6 microns’.
Aptitude au soudage
Apte au soudage :
Baguette WRLA13 Ø 1,6. Code Lugand : 43 05 155.
Forgé
Sections disponibles en mm
 | 16 | 20 | 25 | 30 | 36 | 41 | 45 | 50 | 60 | 70 |
| 81 |
