LA2344

LA2344 – EN X40 CrMoV5-1 (Ancienne AFNOR Z40CDV5.1) W.nr 1.2344 – AISI H13

Applications industrielles

Moules matières plastiques de grande dimension. Moules injection sous pression des alliages légers. Moules injection basse pression.
Outillages et matrices de forge à chaud. Pièces de mécanique générale.

Composition en % Valeur moyenne des principaux éléments

Carbone Manganèse Silicium Soufre Phosphore Fer Chrome Molybdene Vanadium
0,36 ; 0,42 0,30 ; 0,50 0,90 ; 1,20 0,001 0,02 Base 4,80 ; 5,50 1,15 ; 1,40 0,90 ; 1,15

Propriétés physiques à 20 °C

Densité7,85
Module d élasticité E215 000 N/mm2
Coefficient de Poisson V0,3
Coefficient moyen de dilatation entre 20 °C et 100 °C10,9 x 10-6
Coefficient moyen de dilatation entre 20 °C et 200 °C11,9 x 10-6
Coefficient moyen de dilatation entre 20 °C et 400 °C12,7 x 10-6
Coefficient moyen de dilatation entre 20 °C et 600 °C13,3 x 10-6
Conductivité thermique à 20 °C in W (m*k)25
Magnétique
Points de transformationAc1 : 860 °C, Ac3 : 940 °C.

Forgeage

1100 °C - 900 °C suivi d’un refroidissement lent et piloté.

recuit

780 °C.

Aptitudes d emploi

Selon traitement thermique réalisé et caractéristiques méca- niques recherchées : -  Acier d’outillage fortement allié utilisé dans les métiers du
moule métallique pour transformation des matières plas- tiques, des alliages légers et LAfabrication d’outillages et de matrices de forge à chaud.
 -  Très grande stabilité dimensionnelle.
 -  Grande résistance aux chocs et à LAfatigue thermique.
 -  Bonne tenue à l’usure.
 -  Excellente aptitude aux nitrurations et aux traitements de
surface.
 -  Tenue à LAcorrosion moyenne.


Couleur d identification

Etat de livraison

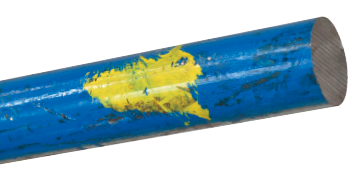

Acier livré à l’état recuit ≤ 240HB. Contrôle US suivant EN 10228-3 Classe 3. Identification : Bleu rayé jaune .

Aptitude au grainage

LAnuance LA2344 est apte au grainage chimique et au grai- nage laser.
Cette opération doit être précédée d’un test sur éprouvette. En cas de demande particulière de spécification, nous consulter.

Traitement thermique

Trempe :

- préchauffage à 750 °C, - chauffage à 1030 °C, - trempe à l’huile chaude, ou en bains de sels, ou sous pression de gaz.

Revenu:

- deux revenus successifs, - premier revenu à 500 °C, - deuxième revenu selon dureté recherchée,
- Pour obtenir LAdureté maximum, réaliser deux revenus à 500 °C.

Courbe de revenu Echantillons traités sur éprouvettes d épaisseur 25 mm.

Aptitude au soudage

Apte au soudage TIG et laser.
Baguette WRLA4 Ø 1,6. Code Lugand : 43 05 005.

Aptitude au polissage

Apte au polissage type ‘brillant 6 microns’.
Se référer au tableau des correspondances des notes tech- niques en fin du catalogue.

Sections disponibles
