LA 5083 CP - Alliage d’aluminium 5243 (1)

Livraison 70 HBW

Composition chimique en %

Propriétés physiques à 20 °C

Intervalle de fusion : 570-640 °C

Densité : 2,66

Module d’élasticité E : 71 000 N/mm²

Coefficient de poisson V : 0,34

Coefficient moyen de dilatation en m/m* °C
entre 20 °C et 100 °C
: 23,8 x 10-6

Conductivité thermique en W (m*k) : 117

Résistivité électrique en micro-Ohms*cm : 5,9

Amagnétique

Etat de livraison

Alliage coulé livré à l’état naturel recuit prêt à l’emploi :

- Fraisé deux faces ;

- Rugosité après usinage Ra < 0,64

- Tolérance sur épaisseur en mm (-0,1 ; +0,1)

- Tolérance de planéité :
épaisseurs < 15 mm ; 0,4 mm/m,
épaisseurs > 15 mm ; 0,15 mm/m.

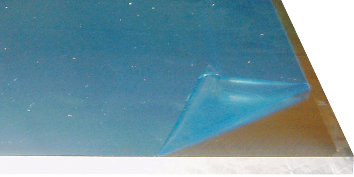

- Livraison avec protection par film plastique adhésif sur chacune des deux faces.

- Tôles posées à plat, repérée face concave vers le haut.

Caractéristiques mécaniques

Aptitudes d’emploi

- Excellente aptitude à l’usinage.

- Excellente stabilité dimensionnelle après usinage.

- Bonne tenue à la corrosion atmosphérique et marine.

- Bonne aptitude aux traitements d’anodisation standards.

- Mauvaise aptitude aux traitements d’anodisation pour dure.

Les propriétés remarquables de ce produit coulé et fraisé sur deux faces permettent un faible niveau de tensions internes limitant les risques de déformations lors des opérations d’usinage.

La bonne homogénéité de la structure limite les risques de porosité.

Aptitude au polissage

Apte au polissage ‘15 microns’.

Aptitude au soudage

- Apte au soudage TIG et MIG :
Baguette WRLA10 Ø 1,6. Code Lugand : 43 05 140.

- Apte au soudage par résistance.

- Apte au soudage laser.

Epaisseurs disponibles en mm (tôles de 3020 x 1520 mm)autres dimensions sur demande

Applications industrielles

Alliage d’aluminium à 5 % de magnésium utilisé dans les métiers de l’industrie pour la réalisation de pièces mécaniques et d’assemblages soudés :

- Eléments de bâtis ou de structures à fort taux d’usinage.

- Outillages.

- Composants mécaniques pour machines spéciales.

- Plaques d’embases ; gabarits ; pièces mécaniques ouvrées.

autocollant d’identification

FeZnCuMgMnSiCrTiAl
Mini--4,000,40-0,05-Base
Maxi0,400,250,104,901,000,400,250,15Base
6810121516202530354045
5060708090100120130140150

EN AW-AlMg4, 5 Mn 0,7 - AFNOR 5083 (ancienne AG4,5MC) - DIN AlMg4,5 Mn - ASTM 5083
