LA 2162 - Acier de cémentation 50 28

EN 21MnCr5 (Ancienne AFNOR 20MC5) - W.Nr 1.2162

Livraison ≤ 220 HB
Cémentation + trempe 61 HRC

Applications industrielles

Pièces mécaniques d’usure. - Colonnes de guidage. - Arbres, essieux, fusées.

Composition chimique en %

CMnSiCrSPFe
Mini0,181,100,151,00--Base
Maxi0,251,400,351,300,0300,030Base

Propriétés physiques à 20 °C

Densité : 7,85

Module d'élasticité E : 210 000 N/mm²

Coefficient de poisson V : 0,3

Coefficient moyen de dilatation en m/m* °C
entre 20 °C et 100 °C
: 12,2 x 10-6
entre 20 °C et 200 °C : 12,9 x 10-6
entre 20 °C et 400 °C : 13,9 x 10-6
entre 20 °C et 600 °C : 14,5 x 10-6

Conductivité thermique à 20 °C en W (m*k) : 39

Magnétique

Etat de livraison

Acier livré à l’état recuit ≤ 220 HB.

Contrôle US suivant EN 10308-3 Classe 3.

Identification : vert rayé rouge .

Points de transformation

- Ac1 : 740 °C,
- Ac3 : 820 °C.

Forgeage

1100 °C - 900 °C.

Recuit

720 °C suivi d’un refroidissement lent et piloté.

Aptitudes d’emploi

Selon traitement thermique réalisé :

- Acier de cémentation faiblement allié utilisé dans les métiers de la mécanique générale.

- Bonnes propriétés mécaniques.

- Grande dureté de surface sur couche cémentée > 750HV.

- Tenue à la corrosion faible.

Aptitude au polissage

Apte au polissage type ‘standard 6 microns’.

Se référer au tableau des correspondances des notes techniques en fin du catalogue.

Aptitude au soudage

Apte au soudage TIG et laser.

Baguette WRLA3 Ø 1,6. Code Lugand : 43 05 110

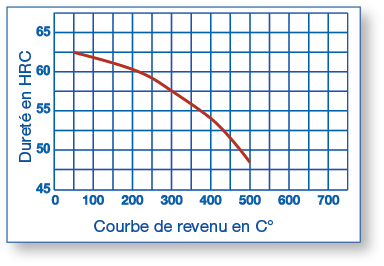

Courbe de revenu

Echantillons traités sur éprouvettes d’épaisseur 25 mm.

Traitement thermique

Cémentation : 900 °C.

Trempe : - préchauffage à 680 °C,
- chauffage à 850 °C,
- trempe agitée à l’eau ou à l’huile chaude.

Revenu : A partir de 130 °C selon les duretés et caractéristiques mécaniques recherchées.

Sections disponibles en mm

2000 x 552000 x 250
Longueur 1005 mm
Epais.LargeurCode LugandLibelléPrix HTPoids kg
8,450,445 45 3632162F4 1005X40,4X30,4120,40€1,65

LA 2162 - Plats de précision 2162F4

Longueur 500 mm
Epais.LargeurCode LugandLibelléPrix HTPoids kg
25,4100,445 45 3202162F4 1005X100,4X25,4197,32€19,99
30,440,445 45 3272162F4 500,00X 50,40X 8,4040,50€9,63
