LA 2312 - Acier prétraité 280-320 HB prêt à l'emploi 50 22

EN 40CrMnMoS8.6+QT (Ancienne AFNOR 40CMD8S+QT) W.Nr 1.2312 - AISI P20 +S - PT 110 kg/mm² resulfuré

Livraison ≤ 320 HB
Nit. 650 HV

Applications industrielles

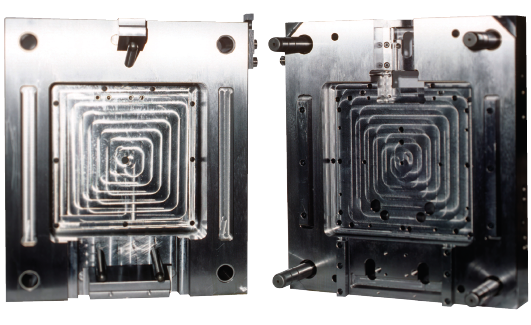

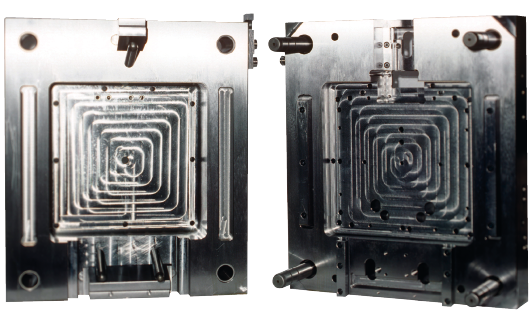

Plaques et carcasse de moules métalliques.

Pièces de mécanique générale faiblement sollicitées.

Composition chimique en %

CMnSiCrMoSPFe
Mini0,351,400,201,800,150,05-Base
Maxi0,451,600,352,000,250,100,030Base

Propriétés physiques à 20 °C

Densité : 7,85

Module d'élasticité E : 210 000 N/mm²

Coefficient de poisson V : 0,3

Coefficient moyen de dilatation en m/m* °C
entre 20 °C et 100 °C
: 11,9 x 10-6
entre 20 °C et 200 °C : 12,4 x 10-6

Conductivité thermique à 20 °C en W (m*k) : 34

Magnétique

Etat de livraison

Acier livré à l’état traité prêt à l’emploi :
- Trempé revenu et stabilisé pour une dureté
de 280-320 HB.

Valeurs types des caractéristiques mécaniques à l’état de livraison :
- Résistance mécanique Rm : 1100-950 MPa.
- Limite élastique Rp 0,2 : 830-650 MPa .
- Allongement 5d : 11 %.

Contrôle US suivant EN 10 160- E3 S3// SEP 1921- E/e

Identification : Bleu croix noires .

Points de transformation

Ac1 : 715 °C, Ac3 : 790 °C.

Forgeage

1100 °C - 900 °C suivi d’un refroidissement lent et piloté.

Recuit

750 °C. Refroidissement lent.

Aptitudes d’emploi

Acier d’outillage faiblement allié à usinabilité améliorée utilisé dans les métiers de l’outillage et de la mécanique générale.

Aptitude au grainage

La nuance LA2312 n’est pas apte au grainage.

Aptitude au polissage

La nuance LA 2312 n’est pas apte au polissage.

Polissabilité aléatoire sans garantie de résultat.

Aptitude au soudage

Apte au soudage TIG et laser.

Baguette Ø 1,6 mm. - Code Lugand : 43 05 001.

Traitement thermique

Déconseillé ; nous consulter en cas de nécessité.

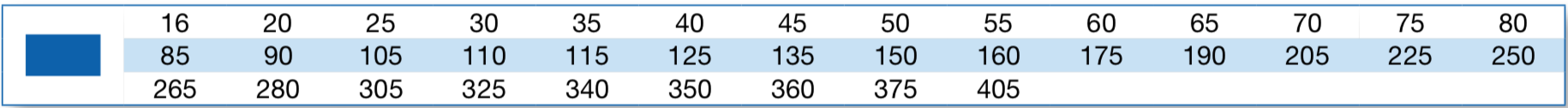

Sections disponibles des tôles en mm (largeur maxi : 2000 mm)

202530354045505560657075
8590105110115125135150160175190205
250265280305325340350360375405450
