LA 3247 - Acier pour travail à froid 45 24
EN HS 2.9.1.8 (Ancienne AFNOR Z110WDCVK2.9.4.2.8) - W.Nr 1.3247 - AISI M42

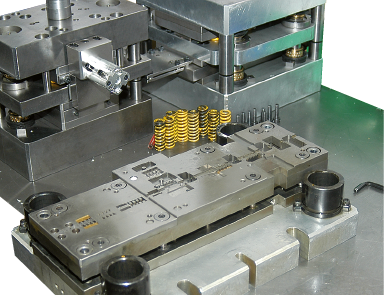

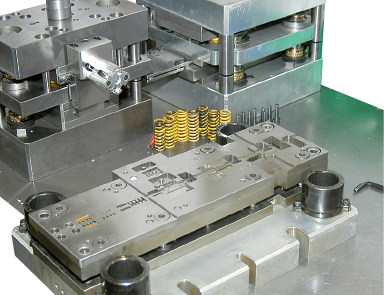

Applications industrielles
Eléments de moules.
Seuils d’injection.
Lames de cisailles
Inserts pour outillages de découpe.
Cales, galets, pièces d’usures.
EN HS 2.9.1.8 (Ancienne AFNOR Z110WDCVK 2.9.4.2.8) - W.Nr 1.3247 - AISI M42
Composition chimique en %
C | Mn | Si | Cr | Mo | V | W | Co | S | P | Fe | |
Mini | 1,05 | - | - | 3,50 | 9,00 | 0,90 | 1,20 | 7,50 | - | - | Base |
Maxi | 1,15 | 0,40 | 0,70 | 4,50 | 10,00 | 1,30 | 1,90 | 8,50 | 0,030 | 0,030 | Base |
Propriétés physiques à 20 °C
Densité : 8,1
Module d'élasticité E : 220 000 N/mm²
Coefficient de poisson V : 0,3
Coefficient moyen de dilatation en m/m* °C
entre 20 °C et 100 °C : 11,0 x 10-6
entre 20 °C et 200 °C : 11,5 x 10-6
entre 20 °C et 400 °C : 12,4 x 10-6
Conductivité thermique à 20 °C en W (m*k) : 20
Magnétique
Etat de livraison
Acier livré à l’état recuit ≤ 300 HB.
Contrôle US suivant EN 10228-3 Classe 3.
Points de transformation
- Ac1 : 830 °C, - Ac3 : 880 °C.
Forgeage
1200 °C - 950 °C suivi d’un refroidissement lent et piloté.
Recuit
950 °C / 850 °C suivi d’un refroidissement lent et piloté 15 °C/heure entre les deux valeurs.
Aptitudes d’emploi
Selon traitement thermique réalisé et caractéristiques mécaniques recherchées :
- Acier rapide utilisé dans les métiers du moule métallique pour transformation des matières plastiques, de la découpe, du matriçage et de l’emboutissage à froid.
- Grande intensité de trempe.
- Grande résistance à l’usure.
- Grande aptitude aux nitrurations et aux traitements de surface.
- Tenue à la corrosion mauvaise.
Aptitudes au polissage
Apte au polissage 'brillant 6 microns'.
Aptitude au soudage
Déconseillé.

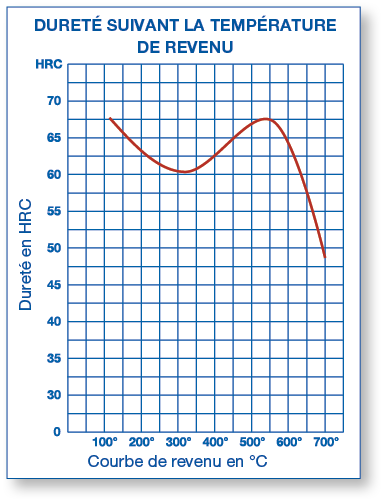

Courbe de revenu
Echantillons traités sur éprouvettes d’épaisseur 25 mm.
Traitement thermique
Trempe : - préchauffage à 550 °C,
- chauffage à 830 °C,
- chauffage entre 1000 et 1180 °C selon la dureté recherchée
- trempe sous pression de gaz, en bains de sel, ou à l’huile chaude.
Revenu : 3 revenus successifs de 3 heures minimum à température,
- premier revenu à 550 °C,
- deuxième revenu entre 550 °C et 650 °C selon les duretés recherchées,
- troisième revenu ajusté à la température du second revenu.

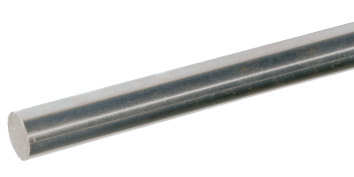

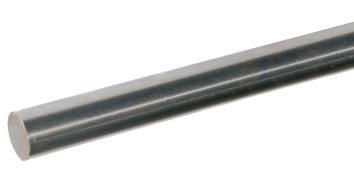

LA 3247 - Ronds de précision
Ø rectifiés (h8) bouts sciés - Recuit - Longueur 200 mm 3247RD

Ø | Code Lugand | Libellé | Prix HT | Poids kg |
4 | 45 24 001 | LA3247RD DIA 4 X 200 h8 | 13,48€ | 0,020 |
5 | 45 24 003 | LA3247RD DIA 5 X 200 h8 | 13,48€ | 0,031 |
6 | 45 24 005 | LA3247RD DIA 6 X 200 h8 | 14,53€ | 0,045 |
7 | 45 24 007 | LA3247RD DIA 7 X 200 h8 | 17,84€ | 0,062 |
8 | 45 24 009 | LA3247RD DIA 8 X 200 h8 | 18,63€ | 0,080 |
9 | 45 24 011 | LA3247RD DIA 9 X 200 h8 | 25,36€ | 0,102 |
10 | 45 24 013 | LA3247RD DIA 10 X 200 h8 | 24,70€ | 0,126 |
11 | 45 24 015 | LA3247RD DIA 11 X 200 h8 | 29,45€ | 0,152 |
14 | 45 24 021 | LA3247RD DIA 14 X 200 h8 | 38,56€ | 0,246 |
15 | 45 24 023 | LA3247RD DIA 15 X 200 h8 | 43,85€ | 0,283 |
16 | 45 24 025 | LA3247RD DIA 16 X 200 h8 | 47,16€ | 0,322 |
20 | 45 24 029 | LA3247RD DIA 20 X 200 h8 | 70,13€ | 0,502 |
25 | 45 24 033 | LA3247RD DIA 25 X 200 h8 | 101,03€ | 0,785 |

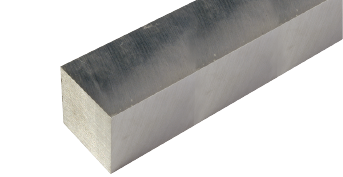

LA 3247- Carrés de précision
Rectifiés 4 faces h11, 2 bouts sciés - Longueur 200 mm 3247C

Section | Code Lugand | Libellé | Prix HT | Poids kg |
6 | 45 24 101 | LA3247C CARRE 6 X 6 X 200 | 28,40€ | 0,058 |
7 | 45 24 103 | LA3247C CARRE 7 X 7 X 200 | 32,36€ | 0,078 |
8 | 45 24 105 | LA3247C CARRE 8 X 8 X 200 | 33,02€ | 0,102 |
12 | 45 24 109 | LA3247C CARRE 12 X 12 X 200 | 39,08€ | 0,230 |
14 | 45 24 111 | LA3247C CARRE 14 X 14 X 200 | 50,57€ | 0,314 |
15 | 45 24 113 | LA3247C CARRE 15 X 15 X 200 | 74,09€ | 0,360 |
18 | 45 24 117 | LA3247C CARRE 18 X 18 X 200 | 101,03€ | 0,518 |
20 | 45 24 119 | LA3247C CARRE 20 X 20 X 200 | 90,33€ | 0,640 |
25 | 45 24 121 | LA3247C CARRE 25 X 25 X 200 | 142,88€ | 1,000 |
Diamètre : h8, Ra 1,6
Longueur 200 mm : 0, +5 mm
: Scié, Ra 25 - : Rectifié, Ra 1,6
Produit non utilisable pour la fabrication d’empreintes
avec poli-optique.
Longueur 200 mm : Tolérance h11.
: Scié, Ra 25 - : Rectifié, Ra 1,6
Produit non utilisable pour la fabrication d’empreintes
avec poli-optique.
