LA1744 - Tôle à calibre LA1744
EN C75 - (Ancienne AFNOR XC75) - W.Nr 1.1258 - « Tôle bleue »

Composition chimique en %
C | Mn | Si | S | P | Fe | |
Mini | 0,65 | 0,30 | 0,10 | - | - | Base |
Maxi | 0,75 | 0,80 | 0,30 | 0,030 | 0,030 | Base |
Propriétés physiques à 20 °C
Densité : 7,85
Module d'élasticité E : 210 000 N/mm²
Coefficient de poisson V : 0,28
Coefficient moyen de dilatation en m/m* °C
entre 20 °C et 100 °C : 12,1 x 10-6
Conductivité thermique à 20 °C en W (m*k) : 45
Magnétique
Etat de livraison
Acier livré à l'état écroui.

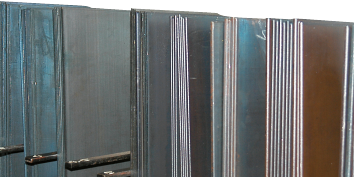

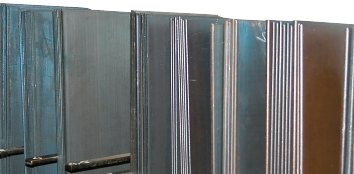

Les tôles à calibre sont obtenues par une opération finale de laminage à froid et présentent un état de surface exempt de calamine. La coloration bleue qui leur a donné leur nom est obtenue par un traitement en bains de sels à 400 °C.
L’écrouissage de surface apporté par les opérations de laminage à froid confère aux produits des valeurs résistance mécanique comprises entre 800 et 1000 MPa.
Identification : brut
Points de transformation
- Ac1 : 730 °C, - Ac3 : 795 °C.
Forgeage
1100 °C - 900 °C suivi d’un refroidissement lent et piloté.
Aptitudes
Tôles "bleues" utilisées pour la réalisation de calibres, cales épaisseur.
Calibres, cames, instruments de mesure, contre-plaques de moules, cales d’épaisseur, petit outillage et, en général, toutes pièces ayant une résistance à l’usure moyenne.

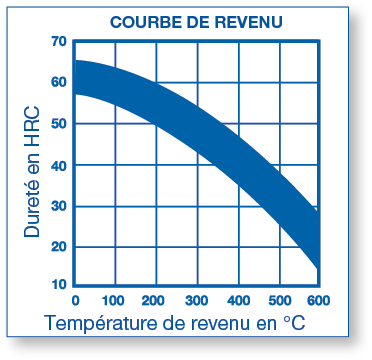

Courbe de revenu
Echantillons traités sur éprouvettes d’épaisseur 25 mm.
Ep. mm | Largeur | Code Lugand | Libellé | Prix HT | Poids kg |
0,3 | 260 | 48 30 003 | TOLE A CALIBRE XC75 1500X260X 0,3 LA1744 | 11,79€ | 0,96 |
0,4 | 260 | 48 30 006 | TOLE A CALIBRE XC75 1500X260X 0,4 LA1744 | 15,09€ | 1,28 |
0,5 | 260 | 48 30 009 | TOLE A CALIBRE XC75 1500X260X 0,5 LA1744 | 18,33€ | 1,60 |
0,6 | 260 | 48 30 012 | TOLE A CALIBRE XC75 1500X260X 0,6 LA1744 | 21,30€ | 1,92 |
0,7 | 260 | 48 30 015 | TOLE A CALIBRE XC75 1500X260X 0,7 LA1744 | 24,85€ | 2,24 |
0,8 | 260 | 48 30 018 | TOLE A CALIBRE XC75 1500X260X 0,8 LA1744 | 27,21€ | 2,56 |
0,9 | 260 | 48 30 019 | TOLE A CALIBRE XC75 1500X260X 0,9 LA1744 | 30,61€ | 2,88 |
1 | 260 | 48 30 021 | TOLE A CALIBRE XC75 1500X260X 1 LA1744 | 32,94€ | 3,20 |
1,2 | 260 | 48 30 024 | TOLE A CALIBRE XC75 1500X260X 1,2 LA1744 | 39,53€ | 3,84 |
1,5 | 260 | 48 30 027 | TOLE A CALIBRE XC75 1500X260X 1,5 LA1744 | 46,82€ | 4,80 |
2 | 260 | 48 30 030 | TOLE A CALIBRE XC75 1500X260X 2 LA1744 | 61,11€ | 6,40 |
2,5 | 260 | 48 30 033 | TOLE A CALIBRE XC75 1500X260X 2,5 LA1744 | 76,38€ | 8,00 |
3 | 260 | 48 30 036 | TOLE A CALIBRE XC75 1500X260X 3 LA1744 | 88,44€ | 9,59 |
3,5 | 260 | 48 30 039 | TOLE A CALIBRE XC75 1500X260X 3,5 LA1744 | 103,19€ | 11,19 |
4 | 260 | 48 30 042 | TOLE A CALIBRE XC75 1500X260X 4 LA1744 | 126,24€ | 12,79 |
4,5 | 260 | 48 30 045 | TOLE A CALIBRE XC75 1500X260X 4,5 LA1744 | 132,66€ | 14,39 |
5 | 260 | 48 30 048 | TOLE A CALIBRE XC75 1500X260X 5 LA1744 | 147,41€ | 15,99 |
5,5 | 260 | 48 30 051 | TOLE A CALIBRE XC75 1500X260X 5,5 LA1744 | 162,15€ | 17,59 |
6 | 260 | 48 30 054 | TOLE A CALIBRE XC75 1500X260X 6 LA1744 | 176,89€ | 19,19 |
6,5 | 260 | 48 30 057 | TOLE A CALIBRE XC75 1500X260X 6,5 LA1744 | 191,63€ | 20,79 |
7 | 260 | 48 30 060 | TOLE A CALIBRE XC75 1500X260X 7 LA1744 | 208,10€ | 22,39 |
8 | 260 | 48 30 063 | TOLE A CALIBRE XC75 1500X260X 8 LA1744 | 237,83€ | 25,58 |
9 | 260 | 48 30 066 | TOLE A CALIBRE XC75 1500X260X 9 LA1744 | 267,55€ | 28,78 |
10 | 260 | 48 30 069 | TOLE A CALIBRE XC75 1500X260X10 LA1744 | 297,29€ | 31,98 |
12 | 250 | 48 30 072 | TOLE A CALIBRE XC75 1500X250X12 LA1744 | 343,02€ | 36,90 |
15 | 250 | 48 30 075 | TOLE A CALIBRE XC75 1500X250X15 LA1744 | 433,53€ | 46,13 |
1 | 510 | 48 30 078 | TOLE A CALIBRE XC75 1500X510X 1 LA1744 | 69,63€ | 6,27 |
1,5 | 510 | 48 30 081 | TOLE A CALIBRE XC75 1500X510X 1,5 LA1744 | 99,59€ | 9,41 |
2 | 510 | 48 30 084 | TOLE A CALIBRE XC75 1500X510X 2 LA1744 | 130,20€ | 12,55 |
2,5 | 510 | 48 30 087 | TOLE A CALIBRE XC75 1500X510X 2,5 LA1744 | 162,76€ | 15,68 |
3 | 530 | 48 30 090 | TOLE A CALIBRE XC75 1500X530X 3 LA1744 | 194,90€ | 19,56 |
3,5 | 530 | 48 30 093 | TOLE A CALIBRE XC75 1500X530X 3,5 LA1744 | 227,37€ | 22,82 |
4 | 530 | 48 30 096 | TOLE A CALIBRE XC75 1500X530X 4 LA1744 | 259,87€ | 26,08 |
5 | 530 | 48 30 099 | TOLE A CALIBRE XC75 1500X530X 5 LA1744 | 324,82€ | 32,60 |
6 | 500 | 48 30 102 | TOLE A CALIBRE XC75 1500X500X 6 LA1744 | 367,81€ | 36,90 |
8 | 500 | 48 30 105 | TOLE A CALIBRE XC75 1500X500X 8 LA1744 | 530,84€ | 49,20 |
10 | 500 | 48 30 108 | TOLE A CALIBRE XC75 1500X500X10 LA1744 | 663,55€ | 61,50 |
12 | 500 | 48 30 111 | TOLE A CALIBRE XC75 1500X500X12 LA1744 | 796,25€ | 73,80 |
15 | 500 | 48 30 114 | TOLE A CALIBRE XC75 1500X500X15 LA1744 | 995,31€ | 92,25 |
Traitement thermique
Trempe : - préchauffage à 680 °C,
- chauffage à 875 °C,
- trempe agitée à l’eau ou à l’huile chaude ou en bains de sels.
Revenu : A partir de 120 °C selon les caractéristiques mécaniques et duretés recherchées.
