LA 3343 - Acier rapide pour travail à froid 45 37

EN HS 6.5.2 (AFNOR Z85WDCV 6.5.4.2) - W.Nr 1.3343 - AISI M2

Livraison ≤ 260 HB

Dureté maxi 63 HRC

Nit. 1100 HV

PVD

Applications industrielles

Eléments de moules.

Seuils d’injection.

Lames de cisailles

Inserts pour outillages de découpe.

Cales, galets, pièces d’usures.

EN HS 6.5.2 (AFNOR Z85WDCV 6.5.4.2) - W.Nr 1.3343 - AISI M2

Composition chimique en %

	C	Mn	Si	Cr	Mo	V	W	S	P	Fe
Mini	0,85	0,15	-	3,80	4,70	1,70	5,90	-	-	Base
Maxi	0,94	0,40	0,60	4,50	5,20	2,10	6,70	0,030	0,030	Base

Propriétés physiques à 20 °C

Densité : 8,1

Module d'élasticité E : 220 000 N/mm²

Coefficient de poisson V : 0,3

Coefficient moyen de dilatation en m/m* °C
entre 20 °C et 100 °C : 11,5 x 10-6
entre 20 °C et 200 °C : 11,7 x 10-6
entre 20 °C et 400 °C : 12,5 x 10-6

Conductivité thermique à 20 °C en W (m*k) : 24

Magnétique

Etat de livraison

Acier livré à l’état recuit ≤ 260 HB.

Contrôle US suivant EN 10228-3 Classe 3.

Points de transformation

- Ac1 : 830 °C, - Ac3 : 880 °C.

Forgeage

1150 °C - 925 °C suivi d’un refroidissement lent et piloté.

Recuit

950 °C / 850 °C suivi d’un refroidissement lent et piloté 15 °C/heure entre les deux valeurs.

Aptitudes d’emploi

Selon traitement thermique réalisé et caractéristiques mécaniques recherchées :

- Acier rapide utilisé dans les métiers du moule métallique pour transformation des matières plastiques, de la découpe, du matriçage et de la mécanique.

- Grande intensité de trempe.

- Grande résistance à l’usure.

- Grande aptitude aux nitrurations et aux traitements de surface.

- Tenue à la corrosion mauvaise.

Aptitudes au polissage

Apte au polissage 'brillant 6 microns'.

Aptitude au soudage

Déconseillé.

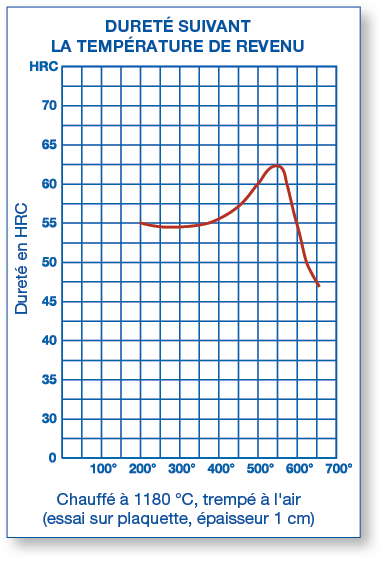

Courbe de revenu

Echantillons traités sur éprouvettes d’épaisseur 25 mm.

Traitement thermique

Trempe : - préchauffage à 550 °C,
- chauffage à 830 °C,
- chauffage entre 1000 et 1180 °C selon la dureté recherchée,
- trempe sous pression de gaz, en bains de sel, ou à l’huile chaude.

Revenu : 3 revenus successifs de 3 heures minimum à température,
- premier revenu à 550 °C,
- deuxième revenu entre 550 °C et 650 °C selon les duretés recherchées,
- troisième revenu ajusté à la température du second revenu.

LA 3343 - Ronds de précision

Ø rectifiés (h8) bouts sciés - Recuit - Longueur 1000 mm 3343RD

▼▼▼
Ø	Code Lugand	Libellé	Prix HT	Poids kg
10	45 37 243	3343RD ROND DIA 10 X 1000	34,50€	0,61
12	45 37 245	3343RD ROND DIA 12 X 1000 h8	40,56€	0,88
15	45 37 248	3343RD ROND DIA 15 X 1000 h8	65,52€	1,38
20	45 37 250	3343RD ROND DIA 20 X 1000 h8	109,20€	2,45
25	45 37 260	3343RD ROND DIA 25 X 1000 h8	174,72€	3,83
30	45 37 270	3343RD ROND DIA 30 X 1000 h8	230,88€	5,51

LA 3343 - Plats de précision

2 faces et 2 chants fraisés, 2 bouts sciés - Longueur 500 mm 3343F4

▼▼
Epais.	Largeur	Code Lugand	Libellé	Prix HT	Poids kg
3,2	20,2	45 37 001	3343F4 500X 20,2X 3,2	31,82€	0,25
	30,2	45 37 095	3343F4 500X 30,2X 3,2	38,19€	0,38
	40,2	45 37 145	3343F4 500X 40,2X 3,2	46,14€	0,50
	50,2	45 37 195	3343F4 500X 50,2X 3,2	52,51€	0,63
4,2	20,2	45 37 005	3343F4 500X 20,2X 4,2	35,01€	0,33
	30,2	45 37 100	3343F4 500X 30,2X 4,2	42,96€	0,49
	40,2	45 37 150	3343F4 500X 40,2X 4,2	52,51€	0,66
	50,2	45 37 200	3343F4 500X 50,2X 4,2	58,87€	0,82
5,2	20,2	45 37 010	3343F4 500X 20,2X 5,2	39,78€	0,41
	30,2	45 37 105	3343F4 500X 30,2X 5,2	50,92€	0,61
	40,2	45 37 155	3343F4 500X 40,2X 5,2	58,87€	0,82
	50,2	45 37 205	3343F4 500X 50,2X 5,2	68,42€	1,02
6,2	20,2	45 37 015	3343F4 500X 20,2X 6,2	42,96€	0,49
	40,2	45 37 160	3343F4 500X 40,2X 6,2	65,24€	0,97
	50,2	45 37 210	3343F4 500X 50,2X 6,2	76,38€	1,21
8,2	20,2	45 37 020	3343F4 500X 20,2X 8,2	52,51€	0,65
	40,2	45 37 165	3343F4 500X 40,2X 8,2	77,97€	1,29
	50,2	45 37 215	3343F4 500X 50,2X 8,2	93,88€	1,61
	80,2	45 37 325	3343F4 500X 80,4X 8,2	144,00€	2,57
10,2	20,2	45 37 025	3343F4 500X 20,2X 10,2	58,87€	0,80
	25,2	45 37 070	3343F4 500X 25,2X 10,2	66,83€	1,00
	30,2	45 37 120	3343F4 500X 30,2X 10,2	74,79€	1,20
	40,2	45 37 170	3343F4 500X 40,2X 10,2	92,29€	1,60
	50,2	45 37 220	3343F4 500X 50,2X 10,2	109,79€	2,00
	80,2	45 37 340	3343F4 500X 80,4X10,2	174,00€	3,20
12,2	25,2	45 37 075	3343F4 500X 25,2X 12,2	79,56€	1,20
	30,2	45 37 125	3343F4 500X 30,2X 12,2	90,70€	1,44
	40,2	45 37 175	3343F4 500X 40,2X 12,2	106,61€	1,91
15,2	20,2	45 37 035	3343F4 500X 20,2X 15,2	76,38€	1,20
	25,2	45 37 080	3343F4 500X 25,2X 15,2	95,47€	1,49
	30,2	45 37 130	3343F4 500X 30,2X 15,2	106,61€	1,79
	50,2	45 37 230	3343F4 500X 50,2X 15,2	157,53€	2,98
20,2	20,2	45 37 040	3343F4 500X 20,2X 20,2	106,61€	1,59
	40,2	45 37 185	3343F4 500X 40,2X 20,2	170,26€	3,17
	50,2	45 37 235	3343F4 500X 50,2X 20,2	202,08€	3,95
	60,2	45 37 380	3343F4 500X 60,2X20,2	243,00€	4,75
	80,4	45 37 385	3343F4 500X 80,4X20,2	310,50€	6,34
30,2	50,2	45 37 420	3343F4 500X 50,2X30,2	292,50€	5,92
30,2	60,2	45 37 425	3343F4 500X 60,2X30,2	340,50€	7,10

Diamètre : h8, Ra 1,6
Longueur 1000 mm : 0, +5 mm

 : Scié, Ra 25 -  : Rectifié, Ra 1,6

Produit non utilisable pour la fabrication d’empreintes
avec poli-optique.

Epaisseur : 0, +0,2 mm, Ra 1,6 - Largeur : 0, +0,4 mm, Ra 3,2
Longueur 500 mm : +0, +5 mm, Ra 25

 : Scié, Ra 25 -  : Fraisé, Ra 3,2

Produit non utilisable pour la fabrication d’empreintes
avec poli-optique.
