LA 2249 (V300) - Acier à haute limite élastique 50 34
EN 45 SiCrMo6 (Ancienne AFNOR 45SCD6) - W.Nr 1.2249


Applications industrielles
Ressorts.
Barres de torsion.
Pièces de mécanique générale sollicitées à la torsion.
Pièces mécaniques nécessitant des limites élastiques hautes.
Arbres.
Composition chimique en %
C | Mn | Si | Cr | Mo | S | P | Fe | |
Mini | 0,40 | 0,50 | 1,30 | 0,60 | 0,15 | - | - | Base |
Maxi | 0,50 | 1,00 | 1,60 | 1,60 | 0,35 | 0,030 | 0,030 | Base |
Propriétés physiques à 20 °C
Densité : 7,85
Module d'élasticité E : 220 000 N/mm²
Coefficient de poisson V : 0,3
Coefficient moyen de dilatation en m/m* °C
entre 20 °C et 100 °C : 11,4 x 10-6
entre 20 °C et 700 °C : 14,4 x 10-6
Conductivité thermique à 20 °C en W (m*k) : 35
Magnétique
Etat de livraison
Acier livré à l’état recuit ≤ 220 HB.
Contrôle US suivant EN 10308-3 Classe 3.
Identification : noir liseré rouge .
Points de transformation
Ac1 : 760 °C, Ac3 : 845 °C.
Forgeage
1100 °C - 900 °C.
Recuit
825 °C suivi d’un refroidissement lent et piloté.
Caractéristiques mécaniques
Selon température de revenu :
: Revenu 450 °C : Revenu 600 °C
: Rm : 1600 MPa : Rm : 1150 MPa
: Rp 0,2 : 1400 MPa : Rp 0,2 : 1000 MPa
: A % (5d) : 10 % : A % (5d) : 18 %
: KCU : 30 J/cm² : KCU : 60 J/cm²
Aptitudes d’emploi
Selon traitement thermique réalisé :
- Acier d’outillage faiblement à haute limite d’élasticité utilisé dans les métiers de la mécanique générale.
- Excellentes propriétés mécaniques.
- Grande limite élastique.
- Grande tenue à la torsion (E = 80 103 N/mm² en torsion)
- Tenue à la corrosion faible.
Aptitude au polissage
Apte au polissage 'brillant 6 microns’.
Se référer au tableau des correspondances des notes techniques en fin du catalogue.
Aptitude au soudage
Apte au soudage laser, soudage TIG déconseillé.

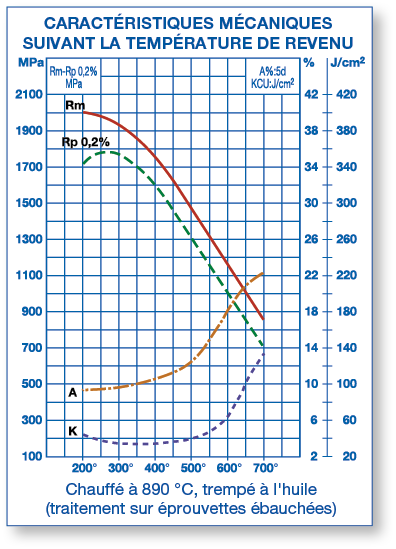

Courbe de revenu
Echantillons traités sur éprouvettes d’épaisseur 25 mm.
Traitement thermique
Trempe : - préchauffage à 700 °C,
- chauffage à 890 °C,
- trempe à l’huile chaude ou en bains de sels.
Revenus : A partir de 120 °C selon les duretés et caractéristiques mécaniques recherchées.
Sections disponibles en mm
![]() | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 |
