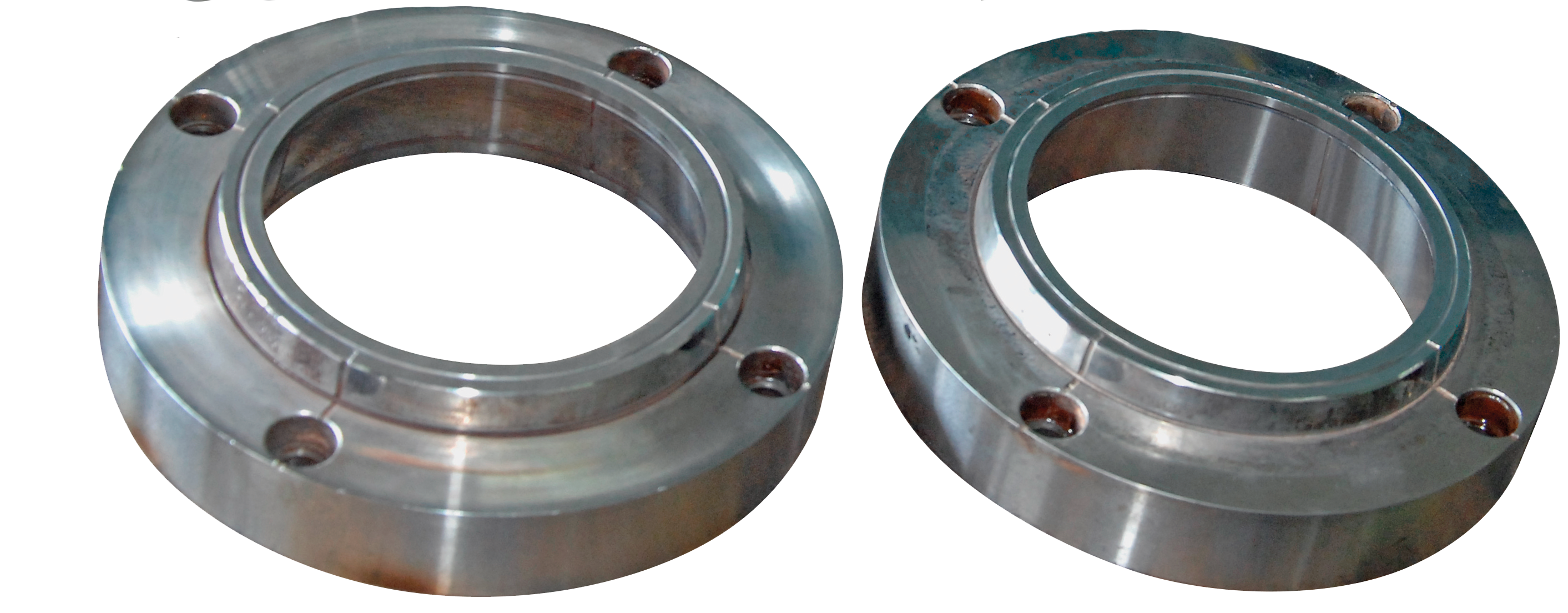

LA 166 - Acier de cémentation 50 28
Ancienne AFNOR 18NC5 - (substitution 16NC6) - EN 18NiCr5-4. W.Nr 1.5810



Applications industrielles

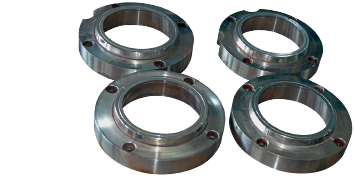

Pièces mécaniques d’usure.

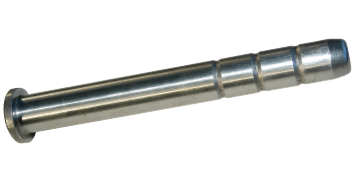

Colonnes de guidage.
Arbres, essieux, fusées.

Cémentation
+ trempe
62 HRC
Polissage
Composition chimique en %
C | Mn | Si | Cr | Mo | Ni | S | P | Fe | |
Mini | 0,15 | 0,60 | 0,15 | 0,70 | - | 1,20 | - | - | Base |
Maxi | 0,20 | 0,90 | 0,40 | 1,00 | 0,25 | 1,50 | 0,030 | 0,030 | Base |
Propriétés physiques à 20 °C
Densité : 7,85
Module d'élasticité E : 210 000 N/mm²
Coefficient de poisson V : 0,3
Coefficient moyen de dilatation en m/m* °C
entre 20 °C et 100 °C : 11,0 x 10-6
entre 20 °C et 700 °C : 14,2 x 10-6
Conductivité thermique à 20 °C en W (m*k) : 32
Magnétique
Etat de livraison
Acier livré à l’état recuit ≤ 190 HB.
Contrôle US suivant EN 10308-3 Classe 3.
Identification : vert foncé .
Points de transformation
- Ac1 : 720 °C,
- Ac3 : 825 °C.
Forgeage
1100 °C - 900 °C.
Recuit
825 °C suivi d’un refroidissement lent et piloté.
Caractéristiques mécaniques
Selon températures de revenus :
: Revenu 150 °C : Revenu 575 °C
: Rm : 1200 MPa : Rm : 800 MPa
: Rp 0,2 : 1050 MPa : Rp 0,2 : 700 MPa
: A % (5d) : 11 % : A % (5d) : 19 %
: KCU : 90 J/cm² : KCU : 150 J/cm²
Aptitudes d’emploi
Selon traitement thermique réalisé :
- Acier de cémentation faiblement allié utilisé dans les métiers de la mécanique générale.
- Bonnes propriétés mécaniques.
- Grande dureté de surface sur couche cémentée ≥ 750HV.
- Tenue à la corrosion faible.
Aptitude au polissage
Apte au polissage type ‘standard 6 microns’.
Se référer au tableau des correspondances des notes techniques en fin du catalogue.
Aptitude au soudage
Apte au soudage TIG et laser.
Baguette WRLA3 Ø 1,6. Code Lugand : 43 05 110

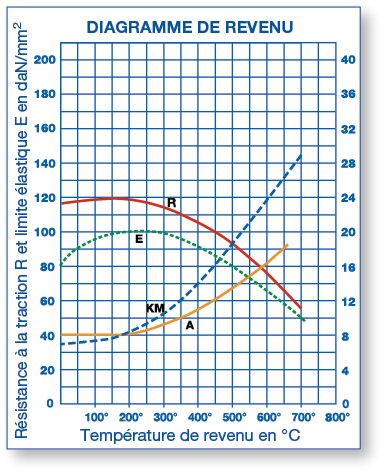

Courbe de revenu
Echantillons traités sur éprouvettes d’épaisseur 25 mm.
Traitement thermique
Cémentation : 900 °C.
Trempe : - préchauffage à 680 °C,
- chauffage à 850 °C,
- trempe agitée à l’eau ou à l’huile chaude.
Revenu : A partir de 130 °C selon les duretés et caractéristiques mécaniques recherchées.
Sections disponibles en mm
![]() | 20 | 25 | 30 | 35 | 40 | 50 | 55 | 60 | 65 |
70 | 80 | 85 | 90 | 100 | 110 |
