LA 1730 - Acier de construction apte au traitement thermique 5001 + 5002

NF EN 1.0503 - C45+N - (Ancienne AFNOR XC48) - W.Nr 1.1730 - AISI 1045

Découpe à vos dimensions

Usinage à vos cotes

Livraison ≤ 200 HB

Applications industrielles

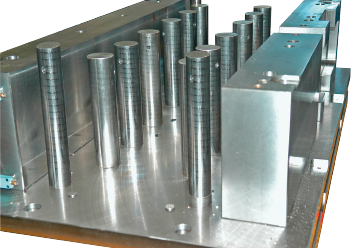

Plaques et carcasse de moules métalliques.

Bâtis de construction mécanique.

Pièces de mécanique générale faiblement sollicitées.

ATTENTION : En cas d'utilisation de la matière à l'état de livraison, cet acier est déconseillé pour les parties moulantes et les pièces nécessitant une résistance mécanique > 500 N/mm2 (Rm).

- Aucune garantie de propreté inclusionnaire.

- Ne jamais utiliser pour les circuits de fluides.

NF EN 1.0503 - C45+N - (Ancienne AFNOR XC48) - W.Nr 1.1730 - AISI 1045

Composition chimique en %

	C	Mn	Si	S	P	Fe
Mini	0,42	0,60	0,15	-	-	Base
Maxi	0,50	0,80	0,40	0,030	0,030	Base

Propriétés physiques à 20 °C

Densité : 7,85

Module d'élasticité E : 210 000 N/mm²

Coefficient de poisson V : 0,28

Coefficient moyen de dilatation en m/m* °C
entre 20 °C et 100 °C : 12,1 x 10-6

Conductivité thermique à 20 °C en W (m*k) : 45

Magnétique

Etat de livraison

Brut de laminage ou de forgeage adouci.

Dureté de livraison ≤ 200 HB.

Contrôle US suivant EN 10228-3 Classe 3 //SEP 1921.D .d.3.

Identification : .

Points de transformation

Ac1 : 730 °C, Ac3 : 795 °C.

Forgeage

1100 °C - 900 °C suivi d’un refroidissement lent et piloté.

Recuit

750 °C. Refroidissement lent.

Aptitudes d’emploi

Acier au carbone non allié utilisé dans les métiers de l’outillage et de la mécanique générale.

Généralement utilisé à l'état non traité.

Aptitude au soudage

Apte au soudage TIG et laser.

Baguette WRLA1 Ø 1,6. Code Lugand : 43 05 100.

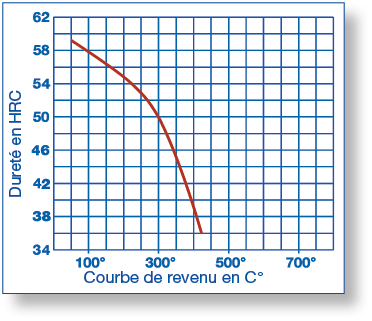

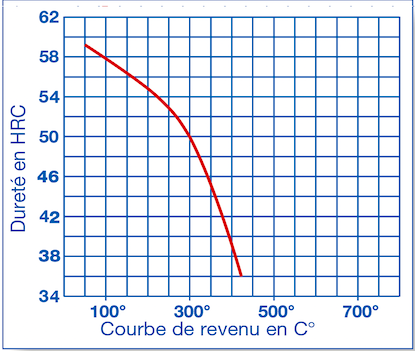

Courbe de revenu

Echantillons traités sur éprouvettes d’épaisseur 25 mm.

Traitement thermique

Trempe : - préchauffage à 680 °C,
- chauffage à 850 °C,
- trempe agitée à l’eau ou à l’huile chaude,
ou en bains de sels.

Revenu : A partir de 120 °C selon les caractéristiques mécaniques et duretés recherchées.

Sections disponibles en mm

20	25	30	35	40	45	50	55	60	65	70	75	80
85	90	95	100	105	110	115	120	125	130	140	150	160
170	180	190	200	210	220	230	240	250	260	280	310	330
40	50	60	65	70	80	90	100	110	120	125	130	150
160
20x90	20x100	20x140	30x100	30x120	30x140	30x150	30x80	30x90	35x80	35x100	35x120	40x80
40x100	40x120	40x150	50x70	50x80	50x100	50x120	50x140	50x150	60x80	60x100	60x110	60x120
60x140	60x150	70x100	80x100	80x120	80x140	90x110	90x120	100x120	100x150

Sections disponibles des tôles en mm (largeur maxi : 2000 mm)

*Forgé
11	15	20	25	30	35	40	45	50	55	60	65	70
75	80	85	90	95	100	105	110	115	120	125	130	135
140	145	150	155	160	170	180	190	200	205	210	220	235
250	260	280	290	305*	325*	340*	350*

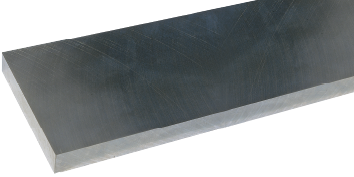

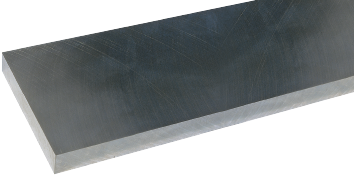

LA 1730 - Plats de précision

2 faces et 2 chants fraisés, 2 bouts sciés - Longueur 500 mm XCF4

▼▼
Epais.	Largeur	Code Lugand	Libellé	Prix HT	Poids kg
4	32	45 01 682	XCF4 500X 32X 4	12,70€	0,50
	40	45 01 683	XCF4 500X 40X 4	13,32€	0,62
	50	45 01 685	XCF4 500X 50X 4	15,00€	0,78
	80	45 01 687	XCF4 500X 80X 4	24,96€	1,25
	100	45 01 688	XCF4 500X100X 4	29,64€	1,56
	125	45 01 689	XCF4 500X125X 4	34,31€	1,95
	150	45 01 690	XCF4 500X150X 4	41,45€	2,34
	160	45 01 691	XCF4 500X160X 4	44,45€	2,50
	400	45 01 692	XCF4 500X400X 4	121,54€	6,24
5	25	45 01 693	XCF4 500X 25X 5	11,65€	0,49
	32	45 01 694	XCF4 500X 32X 5	14,09€	0,62
	40	45 01 695	XCF4 500X 40X 5	14,38€	0,78
	50	45 01 696	XCF4 500X 50X 5	16,50€	0,98
	63	45 01 697	XCF4 500X 63X 5	21,44€	1,23
	80	45 01 698	XCF4 500X 80X 5	27,08€	1,56
	100	45 01 699	XCF4 500X100X 5	32,98€	1,95
	125	45 01 700	XCF4 500X125X 5	36,42€	2,44
	150	45 01 701	XCF4 500X150X 5	45,34€	2,93
	400	45 01 703	XCF4 500X400X 5	137,59€	7,80
6	25	45 01 704	XCF4 500X 25X 6	12,35€	0,59
	32	45 01 705	XCF4 500X 32X 6	13,93€	0,75
	40	45 01 706	XCF4 500X 40X 6	15,00€	0,94
	50	45 01 707	XCF4 500X 50X 6	17,64€	1,17
	63	45 01 708	XCF4 500X 63X 6	23,72€	1,47
	80	45 01 709	XCF4 500X 80X 6	29,20€	1,87
	100	45 01 710	XCF4 500X100X 6	34,40€	2,34
	125	45 01 711	XCF4 500X125X 6	41,90€	2,93
	150	45 01 712	XCF4 500X150X 6	50,01€	3,51
	200	45 01 716	XCF4 500X200X 6	67,74€	4,68
	250	45 01 717	XCF4 500X250X 6	80,44€	5,85
	315	45 01 720	XCF4 500X315X 6	101,61€	7,37
8	25	45 01 723	XCF4 500X 25X 8	11,91€	0,78
	32	45 01 724	XCF4 500X 32X 8	15,09€	1,00
	40	45 01 725	XCF4 500X 40X 8	16,76€	1,25
	50	45 01 726	XCF4 500X 50X 8	18,52€	1,56
	63	45 01 727	XCF4 500X 63X 8	25,93€	1,97
	80	45 01 728	XCF4 500X 80X 8	30,87€	2,50
	100	45 01 729	XCF4 500X100X 8	37,05€	3,12
	125	45 01 730	XCF4 500X125X 8	44,89€	3,90
	150	45 01 731	XCF4 500X150X 8	58,22€	4,68
	160	45 01 732	XCF4 500X160X 8	62,62€	4,99
	250	45 01 735	XCF4 500X250X 8	95,26€	7,80
	300	45 01 736	XCF4 500X300X 8	104,96€	9,36
	350	45 01 738	XCF4 500X350X 8	127,44€	10,92
	400	45 01 739	XCF4 500X400X 8	148,18€	12,48
10	10	45 04 001	XCF4 500X 10 X 10	14,91€	0,39
	25	45 01 740	XCF4 500X 25X 10	12,35€	0,98
	32	45 01 741	XCF4 500X 32X 10	16,32€	1,25
10	40	45 01 742	XCF4 500X 40X 10	17,64€	1,56
	50	45 01 743	XCF4 500X 50X 10	22,05€	1,95
	63	45 01 744	XCF4 500X 63X 10	28,75€	2,46
	80	45 01 745	XCF4 500X 80X 10	32,64€	3,12
	100	45 01 746	XCF4 500X100X 10	38,81€	3,90
	125	45 01 747	XCF4 500X125X 10	51,69€	4,88
	150	45 01 748	XCF4 500X150X 10	62,62€	5,85
	160	45 01 749	XCF4 500X160X 10	68,62€	6,24
	175	45 01 750	XCF4 500X175X 10	70,29€	6,83
	200	45 01 751	XCF4 500X200X 10	79,39€	7,80
	250	45 01 752	XCF4 500X250X 10	97,03€	9,75
	300	45 01 753	XCF4 500X300X 10	111,14€	11,70
	400	45 01 756	XCF4 500X400X 10	163,17€	15,60
12	12	45 04 002	XCF4 500X 12 X 12	15,79€	0,56
	25	45 01 757	XCF4 500X 25X 12	15,88€	1,17
	32	45 01 758	XCF4 500X 32X 12	18,87€	1,50
	40	45 01 759	XCF4 500X 40X 12	22,05€	1,87
	50	45 01 760	XCF4 500X 50X 12	24,70€	2,34
	63	45 01 761	XCF4 500X 63X 12	31,32€	2,95
	80	45 01 762	XCF4 500X 80X 12	39,69€	3,74
	100	45 01 763	XCF4 500X100X 12	49,12€	4,68
	125	45 01 764	XCF4 500X125X 12	58,83€	5,85
	150	45 01 765	XCF4 500X150X 12	70,56€	7,02
	160	45 01 766	XCF4 500X160X 12	77,09€	7,49
	175	45 01 767	XCF4 500X175X 12	80,88€	8,19
	200	45 01 768	XCF4 500X200X 12	86,44€	9,36
	250	45 01 769	XCF4 500X250X 12	106,72€	11,70
	300	45 01 770	XCF4 500X300X 12	122,60€	14,04
	400	45 01 773	XCF4 500X400X 12	172,69€	18,72
15	50	45 01 774	XCF4 500X 50X 15	44,26€	2,93
	60	45 01 775	XCF4 500X 60X 15	50,15€	3,51
	70	45 01 776	XCF4 500X 70X 15	53,09€	4,10
	80	45 01 777	XCF4 500X 80X 15	62,27€	4,68
	90	45 01 778	XCF4 500X 90X 15	64,47€	5,27
	100	45 01 779	XCF4 500X100X 15	71,81€	5,85
	110	45 01 780			6,44
	120	45 01 781	XCF4 500X120X 15	86,15€	7,02
	140	45 01 782	XCF4 500X140X 15	99,55€	8,19
	150	45 01 783	XCF4 500X150X 15	91,21€	8,78
	180	45 01 784	XCF4 500X180X 15	113,88€	10,53
	200	45 01 785	XCF4 500X200X 15	124,34€	11,70
	220	45 01 786	XCF4 500X220X 15	121,36€	12,87
	250	45 01 787	XCF4 500X250X 15	136,91€	14,63
	300	45 01 788	XCF4 500X300X 15	159,26€	17,55
	350	45 01 789	XCF4 500X350X 15	205,59€	20,61
	400	45 01 790	XCF4 500X400X 15	197,09€	23,84
16	25	45 01 791	XCF4 500X 25X 16	18,70€	1,56
16	32	45 01 792	XCF4 500X 32X 16	22,85€	2,00
16	40	45 01 793	XCF4 500X 40X 16	24,88€	2,50
	50	45 01 794	XCF4 500X 50X 16	30,25€	3,12
	63	45 01 795	XCF4 500X 63X 16	39,69€	3,93
	80	45 01 796	XCF4 500X 80X 16	43,57€	4,99
	100	45 01 797	XCF4 500X100X 16	56,45€	6,24
	125	45 01 798	XCF4 500X125X 16	67,74€	7,80
	150	45 01 799	XCF4 500X150X 16	81,41€	9,36
	160	45 01 800	XCF4 500X160X 16	86,35€	9,98
	200	45 01 802	XCF4 500X200X 16	96,14€	12,48
	300	45 01 804	XCF4 500X300X 16	141,39€	18,72
20	20	45 04 004	XCF4 500X 20 X 20	18,52€	1,56
	25	45 01 808	XCF4 500X 25X 20	20,28€	1,95
	32	45 01 809	XCF4 500X 32X 20	26,11€	2,50
	40	45 01 810	XCF4 500X 40X 20	28,22€	3,12
	50	45 01 811	XCF4 500X 50X 20	30,87€	3,90
	60	45 01 812	XCF4 500X 60X 20	55,10€	4,68
	70	45 01 814	XCF4 500X 70X 20	59,85€	5,46
	80	45 01 815	XCF4 500X 80X 20	48,19€	6,24
	90	45 01 816	XCF4 500X 90X 20	74,83€	7,02
	100	45 01 817	XCF4 500X100X 20	59,09€	7,80
	120	45 01 819	XCF4 500X120X 20	98,09€	9,36
	125	45 01 820	XCF4 500X125X 20	71,97€	9,75
	150	45 01 823	XCF4 500X150X 20	85,38€	11,70
	160	45 01 824	XCF4 500X160X 20	89,08€	12,48
	200	45 01 827	XCF4 500X200X 20	104,96€	15,60
	220	45 01 828	XCF4 500X220X 20	131,86€	17,16
	250	45 01 829	XCF4 500X250X 20	123,48€	19,50
	300	45 01 830	XCF4 500X300X 20	144,65€	23,40
	350	45 01 832	XCF4 500X350X 20	189,63€	27,30
	400	45 01 833	XCF4 500X400X 20	210,80€	31,20
25	25	45 04 005	XCF4 500X 25 X 25	27,17€	2,44
	32	45 01 835	XCF4 500X 32X 25	30,78€	3,12
	40	45 01 836	XCF4 500X 40X 25	30,87€	3,90
	50	45 01 837	XCF4 500X 50X 25	34,40€	4,88
	60	45 01 838	XCF4 500X 60X 25	61,17€	5,85
	70	45 01 840	XCF4 500X 70X 25	66,30€	6,83
	80	45 01 841	XCF4 500X 80X 25	49,39€	7,80
	90	45 01 842	XCF4 500X 90X 25	80,46€	8,78
	100	45 01 843	XCF4 500X100X 25	60,86€	9,75
	110	45 01 844	XCF4 500X110X 25	85,12€	10,73
	120	45 01 845	XCF4 500X120X 25	98,09€	11,70
	125	45 01 846	XCF4 500X125X 25	82,02€	12,19
	140	45 01 848	XCF4 500X140X 25	105,62€	13,65
	150	45 01 849	XCF4 500X150X 25	95,26€	14,63
	160	45 01 850	XCF4 500X160X 25	97,03€	15,60
	200	45 01 853	XCF4 500X200X 25	113,78€	19,50
	250	45 01 855	XCF4 500X250X 25	138,48€	24,38
	300	45 01 856	XCF4 500X300X 25	164,06€	29,25
30	60	45 01 862	XCF4 500X 60X 30	64,23€	7,07
	70	45 01 863	XCF4 500X 70X 30	71,52€	8,24
	80	45 01 864	XCF4 500X 80X 30	79,34€	9,42
	100	45 01 866	XCF4 500X100X 30	92,93€	11,78
	120	45 01 867	XCF4 500X120X 30	107,72€	14,04
	150	45 01 870	XCF4 500X150X 30	133,37€	17,55
	180	45 01 872	XCF4 500X180X 30	131,52€	21,20
	200	45 01 873	XCF4 500X200X 30	175,94€	23,40
32	32	45 04 006	XCF4 500X 32 X 32	41,19€	3,99
	40	45 01 879	XCF4 500X 40X 32	41,10€	4,99
	50	45 01 880	XCF4 500X 50X 32	48,78€	6,24
	60	45 01 881	XCF4 500X 60X 32	67,74€	7,49
	80	45 01 883	XCF4 500X 80X 32	66,74€	9,98
	100	45 01 884	XCF4 500X100X 32	74,97€	12,48
40	40	45 04 007	XCF4 500X 40 X 40	44,45€	6,24
	50	45 01 897	XCF4 500X 50X 40	49,57€	7,80
	60	45 01 898	XCF4 500X 60X 40	81,92€	9,36
	70	45 01 900	XCF4 500X 70X 40	85,97€	10,92
	100	45 01 903	XCF4 500X100X 40	86,44€	15,60
	120	45 01 904	XCF4 500X120X 40	129,67€	18,72
	130	45 01 906	XCF4 500X130X 40	131,36€	20,28
	140	45 01 907	XCF4 500X140X 40	149,34€	21,84
	150	45 01 908	XCF4 500X150X 40	120,84€	23,40
	160	45 01 909	XCF4 500X160X 40	129,65€	24,96
	200	45 01 912	XCF4 500X200X 40	157,88€	31,20
50	50	45 04 008	XCF4 500X 50 X 50	63,32€	9,75
	60	45 01 920	XCF4 500X 60X 50	96,76€	11,70
	70	45 01 922	XCF4 500X 70X 50	95,09€	13,65
	80	45 01 923	XCF4 500X 80X 50	84,67€	15,60
	90	45 01 924	XCF4 500X 90X 50	113,41€	17,55
	100	45 01 925	XCF4 500X100X 50	104,96€	19,50
	150	45 01 929	XCF4 500X150X 50	141,83€	29,25
	200	45 01 933	XCF4 500X200X 50	201,09€	39,00
60	60	45 04 009	XCF4 500X 60 X 60	115,54€	14,04
60	100	45 01 944	XCF4 500X100X 60	139,16€	23,55

Epaisseur : 0, +0,25 mm, Ra 3,2 - Largeur : 0, +0,4 mm, Ra 3,2
Longueur 500 mm : +5, +25 mm, Ra 25

 : Scié, Ra 25 -  : Fraisé, Ra 3,2

Non recommandé pour les applications de polissage.

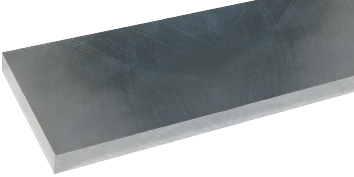

LA 1730 - Plats de précision

2 faces et 2 chants fraisés, 2 bouts sciés - Longueur 1005 mm XCF4

▼▼
Epais.	Largeur	Code Lugand	Libellé	Prix HT	Poids kg
4	20	45 30 441	XCF4 1005X 20 X 4	25,89€	0,63
	25	45 30 442	XCF4 1005X 25 X 4	24,40€	0,78
	30	45 30 443	XCF4 1005X 30 X 4	30,24€	0,94
	40	45 30 445	XCF4 1005X 40 X 4	28,74€	1,25
	50	45 30 446	XCF4 1005X 50 X 4	32,45€	1,57
	60	45 30 447	XCF4 1005X 60 X 4	45,47€	1,88
	63	45 30 448	XCF4 1005X 63 X 4	42,77€	1,98
	70	45 30 449	XCF4 1005X 70 X 4	53,95€	2,19
	80	45 30 450	XCF4 1005X 80 X 4	53,57€	2,51
	90	45 30 451	XCF4 1005X 90 X 4	70,06€	2,82
	100	45 30 452	XCF4 1005X100 X 4	63,92€	3,14
	125	45 30 453	XCF4 1005X125 X 4	73,75€	3,92
	150	45 30 454	XCF4 1005X150 X 4	88,96€	4,70
	400	45 30 456	XCF4 1005X400 X 4	268,30€	12,54
5	20	45 30 457	XCF4 1005X 20 X 5	25,89€	0,78
	25	45 30 458	XCF4 1005X 25 X 5	25,08€	0,98
	30	45 30 459	XCF4 1005X 30 X 5	31,55€	1,18
	40	45 30 461	XCF4 1005X 40 X 5	31,06€	1,57
	50	45 30 462	XCF4 1005X 50 X 5	35,39€	1,96
	60	45 30 463	XCF4 1005X 60 X 5	48,96€	2,35
	70	45 30 465	XCF4 1005X 70 X 5	57,66€	2,74
	80	45 30 466	XCF4 1005X 80 X 5	58,44€	3,14
	90	45 30 467	XCF4 1005X 90 X 5	75,28€	3,53
	100	45 30 468	XCF4 1005X100 X 5	70,80€	3,92
	125	45 30 469	XCF4 1005X125 X 5	78,66€	4,90
	150	45 30 470	XCF4 1005X150 X 5	97,29€	5,88
	160	45 30 471	XCF4 1005X160 X 5	109,02€	6,27
	400	45 30 472	XCF4 1005X400 X 5	287,12€	15,68
6	20	45 30 473	XCF4 1005X 20 X 6	25,89€	0,94
	25	45 30 474	XCF4 1005X 25 X 6	24,61€	1,18
	30	45 30 475	XCF4 1005X 30 X 6	28,37€	1,41
	32	45 30 476	XCF4 1005X 32 X 6	29,99€	1,51
	40	45 30 477	XCF4 1005X 40 X 6	31,88€	1,88
	50	45 30 478	XCF4 1005X 50 X 6	37,86€	2,35
	60	45 30 479	XCF4 1005X 60 X 6	54,17€	2,82
	70	45 30 481	XCF4 1005X 70 X 6	63,31€	3,29
	80	45 30 482	XCF4 1005X 80 X 6	62,93€	3,76
	90	45 30 483	XCF4 1005X 90 X 6	67,96€	4,23
	100	45 30 484	XCF4 1005X100 X 6	73,82€	4,70
	120	45 30 485	XCF4 1005X120 X 6	82,96€	5,64
6	140	45 30 487	XCF4 1005X140 X 6	126,07€	6,58
	150	45 30 488	XCF4 1005X150 X 6	107,32€	7,06
	200	45 30 492	XCF4 1005X200 X 6	146,51€	9,41
	250	45 30 493	XCF4 1005X250 X 6	172,61€	11,76
	300	45 30 494	XCF4 1005X300 X 6	199,88€	14,11
	400	45 30 497	XCF4 1005X400 X 6	299,90€	18,81
8	20	45 30 498	XCF4 1005X 20 X 8	26,45€	1,25
	25	45 30 499	XCF4 1005X 25 X 8	26,14€	1,57
	30	45 30 500	XCF4 1005X 30 X 8	30,87€	1,88
	40	45 30 502	XCF4 1005X 40 X 8	32,18€	2,51
	50	45 30 503	XCF4 1005X 50 X 8	39,75€	3,14
	60	45 30 504	XCF4 1005X 60 X 8	49,77€	3,76
	80	45 30 507	XCF4 1005X 80 X 8	66,25€	5,02
	90	45 30 508	XCF4 1005X 90 X 8	71,70€	5,64
	100	45 30 509	XCF4 1005X100 X 8	79,50€	6,27
	120	45 30 510	XCF4 1005X120 X 8	87,76€	7,53
	140	45 30 512	XCF4 1005X140 X 8	115,96€	8,78
	150	45 30 513	XCF4 1005X150 X 8	124,92€	9,41
	160	45 30 514	XCF4 1005X160 X 8	134,39€	10,03
	200	45 30 517	XCF4 1005X200 X 8	157,10€	12,54
	250	45 30 518	XCF4 1005X250 X 8	200,83€	15,68
	300	45 30 519	XCF4 1005X300 X 8	222,59€	18,81
10	10	45 04 017	XCF4 1005X 10 X 10	32,13€	0,78
	20	45 30 524	XCF4 1005X 20 X 10	28,28€	1,57
	25	45 30 525	XCF4 1005X 25 X 10	26,50€	1,96
	30	45 30 526	XCF4 1005X 30 X 10	31,94€	2,35
	32	45 30 527	XCF4 1005X 32 X 10	35,02€	2,51
	40	45 30 528	XCF4 1005X 40 X 10	34,08€	3,14
	50	45 30 529	XCF4 1005X 50 X 10	47,69€	3,92
	60	45 30 530	XCF4 1005X 60 X 10	53,17€	4,70
	70	45 30 532	XCF4 1005X 70 X 10	62,09€	5,49
	80	45 30 533	XCF4 1005X 80 X 10	70,03€	6,27
	90	45 30 534	XCF4 1005X 90 X 10	74,03€	7,06
	100	45 30 535	XCF4 1005X100 X 10	83,28€	7,84
	120	45 30 536	XCF4 1005X120 X 10	99,36€	9,41
	125	45 30 537	XCF4 1005X125 X 10	110,91€	9,80
	140	45 30 538	XCF4 1005X140 X 10	124,79€	10,97
	150	45 30 539	XCF4 1005X150 X 10	134,39€	11,76
	160	45 30 540	XCF4 1005X160 X 10	147,49€	12,54
	180	45 30 542	XCF4 1005X180 X 10	142,54€	14,11
10	200	45 30 543	XCF4 1005X200 X 10	170,35€	15,68
	250	45 30 544	XCF4 1005X250 X 10	208,21€	19,60
	300	45 30 545	XCF4 1005X300 X 10	238,49€	23,52
	350	45 30 547	XCF4 1005X350 X 10	301,72€	27,44
	400	45 30 548	XCF4 1005X400 X 10	341,66€	31,36
10,4	10,4	45 04 010	XCF4 1005X 10,4X 10,4	22,23€	0,85
12	12	45 04 018	XCF4 1005X 12 X 12	33,92€	1,13
	20	45 30 550	XCF4 1005X 20 X 12	26,59€	1,88
	25	45 30 551	XCF4 1005X 25 X 12	33,97€	2,35
	30	45 30 552	XCF4 1005X 30 X 12	39,61€	2,82
	40	45 30 554	XCF4 1005X 40 X 12	39,75€	3,76
	50	45 30 555	XCF4 1005X 50 X 12	53,00€	4,70
	60	45 30 556	XCF4 1005X 60 X 12	60,48€	5,64
	70	45 30 558	XCF4 1005X 70 X 12	67,08€	6,58
	80	45 30 559	XCF4 1005X 80 X 12	85,18€	7,53
	90	45 30 560	XCF4 1005X 90 X 12	90,81€	8,47
	100	45 30 561	XCF4 1005X100 X 12	105,43€	9,41
	120	45 30 562	XCF4 1005X120 X 12	115,07€	11,29
	140	45 30 564	XCF4 1005X140 X 12	141,48€	13,17
	150	45 30 565	XCF4 1005X150 X 12	151,42€	14,11
	160	45 30 566	XCF4 1005X160 X 12	165,44€	15,05
	200	45 30 569	XCF4 1005X200 X 12	185,49€	18,81
	250	45 30 570	XCF4 1005X250 X 12	229,03€	23,52
	300	45 30 571	XCF4 1005X300 X 12	263,10€	28,22
	400	45 30 754	XCF4 1005X400 X 12	370,61€	37,63
12,4	12,4	45 04 012	XCF4 1005X 12,4X 12,4	23,64€	1,21
15	15	45 04 019	XCF4 1005X 15 X 15	41,12€	1,76
	20	45 30 580	XCF4 1005X 20 X 15	29,43€	2,35
	25	45 30 581	XCF4 1005X 25 X 15	36,22€	2,94
	30	45 30 582	XCF4 1005X 30 X 15	43,70€	3,53
	40	45 30 583	XCF4 1005X 40 X 15	47,82€	4,70
	50	45 30 584	XCF4 1005X 50 X 15	60,31€	5,88
	60	45 30 585	XCF4 1005X 60 X 15	64,22€	7,06
	70	45 30 586	XCF4 1005X 70 X 15	71,19€	8,23
	80	45 30 587	XCF4 1005X 80 X 15	88,13€	9,41
	90	45 30 588	XCF4 1005X 90 X 15	94,20€	10,58
	100	45 30 589	XCF4 1005X100 X 15	105,08€	11,76
	110	45 30 590	XCF4 1005X110 X 15 *	112,94€	12,93
	120	45 30 591	XCF4 1005X120 X 15	134,06€	14,11
	140	45 30 594	XCF4 1005X140 X 15	150,20€	16,46
15	150	45 30 595	XCF4 1005X150 X 15	154,86€	17,64
	160	45 30 596	XCF4 1005X160 X 15	169,66€	18,81
	180	45 30 597	XCF4 1005X180 X 15	174,48€	21,17
	200	45 30 598	XCF4 1005X200 X 15	190,88€	23,52
	250	45 30 600	XCF4 1005X250 X 15	235,49€	29,40
	300	45 30 601	XCF4 1005X300 X 15	272,96€	35,28
	350	45 30 602	XCF4 1005X350 X 15	363,93€	41,15
	*505	45 30 604	XCF4 1005X500 X 15	346,09€	59,38
15,4	15,4	45 04 015	XCF4 1005X 15,4X 15,4	26,96€	1,86
	20,4	45 01 117	XCF4 1005X 20,4X 15,4	26,96€	2,46
	25,4	45 01 118	XCF4 1005X 25,4X 15,4	30,27€	3,07
	30,4	45 01 119	XCF4 1005X 30,4X 15,4	38,77€	3,67
	40,4	45 01 121	XCF4 1005X 40,4X 15,4	40,21€	4,88
	70,4	45 01 125	XCF4 1005X 70,4X 15,4	64,32€	8,50
	80,4	45 01 126	XCF4 1005X 80,4X 15,4	80,39€	9,71
	100,4	45 01 128	XCF4 1005X100,4X 15,4	95,52€	12,12
	180,4	45 01 136	XCF4 1005X180,4X 15,4	164,07€	21,78
	200,4	45 01 138	XCF4 1005X200,4X 15,4	177,46€	24,19
	250,4	45 01 141	XCF4 1005X250,4X 15,4	217,64€	30,23
16	16	45 04 021	XCF4 1005X 16 X 16	39,32€	2,01
	20	45 30 607	XCF4 1005X 20 X 16	40,68€	2,51
	25	45 30 608	XCF4 1005X 25 X 16	40,31€	3,14
	32	45 30 609	XCF4 1005X 32 X 16	49,01€	4,01
	40	45 30 610	XCF4 1005X 40 X 16	53,57€	5,02
	50	45 30 611	XCF4 1005X 50 X 16	65,13€	6,27
	63	45 30 613	XCF4 1005X 63 X 16	85,55€	7,90
	70	45 30 614	XCF4 1005X 70 X 16	80,10€	8,78
	80	45 30 615	XCF4 1005X 80 X 16	93,51€	10,03
	100	45 30 616	XCF4 1005X100 X 16	115,46€	12,54
	120	45 30 617	XCF4 1005X120 X 16	123,93€	15,05
	200	45 30 622	XCF4 1005X200 X 16	206,49€	25,08
20	20	45 04 022	XCF4 1005X 20 X 20	37,50€	3,14
	25	45 30 629	XCF4 1005X 25 X 20	43,53€	3,92
	30	45 30 630	XCF4 1005X 30 X 20	49,77€	4,70
	32	45 30 631	XCF4 1005X 32 X 20	56,02€	5,02
	40	45 30 632	XCF4 1005X 40 X 20	60,57€	6,27
	50	45 30 633	XCF4 1005X 50 X 20	66,25€	7,84
	60	45 30 634	XCF4 1005X 60 X 20	74,03€	9,41
	70	45 30 636	XCF4 1005X 70 X 20	83,68€	10,97
	80	45 30 637	XCF4 1005X 80 X 20	92,75€	12,54

Epaisseur : 0, +0,25 mm, Ra 3,2 - Largeur : 0, +0,4 mm, Ra 3,2
Longueur 1005 mm : +5, +25 mm, Ra 25

 : Scié, Ra 25 -  : Fraisé, Ra 3,2 - *4 chants sciés

Non recommandé pour les applications de polissage.

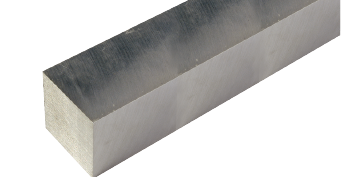

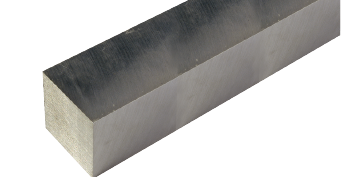

Suite : Plats 2 faces et 2 chants fraisés, 2 bouts sciés Longueur 1005 mm - XCF4
Epais.	Largeur	Code Lugand	Libellé	Prix HT	Poids kg
20	90	45 30 638	XCF4 1005X 90 X 20	101,52€	14,11
	100	45 30 639	XCF4 1005X100 X 20	117,35€	15,68
	120	45 30 641	XCF4 1005X120 X 20	140,94€	18,81
	125	45 30 642	XCF4 1005X125 X 20	154,37€	19,60
	140	45 30 644	XCF4 1005X140 X 20	172,70€	21,95
	150	45 30 645	XCF4 1005X150 X 20	183,23€	23,52
	160	45 30 646	XCF4 1005X160 X 20	191,17€	25,08
	175	45 30 647	XCF4 1005X175 X 20	201,77€	27,44
	180	45 30 648	XCF4 1005X180 X 20	190,88€	28,22
	200	45 30 649	XCF4 1005X200 X 20	210,10€	31,36
	250	45 30 651	XCF4 1005X250 X 20 *	264,99€	39,20
	300	45 30 652	XCF4 1005X300 X 20	310,42€	47,03
	350	45 30 654	XCF4 1005X350 X 20	386,12€	54,87
	400	45 30 655	XCF4 1005X400 X 20	360,37€	62,71
	500	45 30 657	XCF4 1005X500 X 20	475,10€	78,39
20,4	20,4	45 04 020	XCF4 1005X 20,4X 20,4	35,46€	3,26
	30,4	45 01 177	XCF4 1005X 30,4X 20,4	45,39€	4,86
	40,4	45 01 179	XCF4 1005X 40,4X 20,4	53,92€	6,46
	100,4	45 01 186	XCF4 1005X100,4X 20,4	114,44€	16,06
	120,4	45 01 188	XCF4 1005X120,4X 20,4	128,91€	19,25
	200,4	45 01 196	XCF4 1005X200,4X 20,4	201,45€	32,05
	250,4	45 01 199	XCF4 1005X250,4X 20,4	236,06€	40,04
22,4	100,4	45 01 215	XCF4 1005X100,4X 22,4	117,20€	17,63
	156,4	45 30 660	XCF4 1005X156,4X 22,4	179,13€	27,46
	196,4	45 30 661	XCF4 1005X196,4X 22,4	226,02€	34,49
25	25	45 04 023	XCF4 1005X 25 X 25	58,44€	4,90
	30	45 30 666	XCF4 1005X 30 X 25	69,62€	5,88
	32	45 30 667	XCF4 1005X 32 X 25	66,05€	6,27
	40	45 30 668	XCF4 1005X 40 X 25	66,25€	7,84
	50	45 30 669	XCF4 1005X 50 X 25	73,82€	9,80
	60	45 30 670	XCF4 1005X 60 X 25	80,82€	11,76
	70	45 30 672	XCF4 1005X 70 X 25	92,42€	13,72
	80	45 30 673	XCF4 1005X 80 X 25	106,00€	15,68
	90	45 30 674	XCF4 1005X 90 X 25	114,89€	17,64
	100	45 30 675	XCF4 1005X100 X 25	130,60€	19,60
	120	45 30 677	XCF4 1005X120 X 25	147,73€	23,52
	125	45 30 678	XCF4 1005X125 X 25	166,17€	24,50
	130	45 30 679	XCF4 1005X130 X 25	153,71€	25,48
	140	45 30 680	XCF4 1005X140 X 25	176,61€	27,44
	150	45 30 681	XCF4 1005X150 X 25	193,07€	29,40
	160	45 30 682	XCF4 1005X160 X 25	208,21€	31,36
	200	45 30 685	XCF4 1005X200 X 25	244,17€	39,20
	250	45 30 687	XCF4 1005X250 X 25	314,20€	48,99
	300	45 30 688	XCF4 1005X300 X 25	352,06€	58,79
	400	45 30 691	XCF4 1005X400 X 25	459,75€	78,39
25,4	25,4	45 04 025	XCF4 1005X 25,4X 25,4	52,02€	5,06
	30,4	45 01 235	XCF4 1005X 30,4X 25,4	53,92€	6,05
	60,4	45 01 239	XCF4 1005X 60,4X 25,4	75,67€	12,03
30	30	45 04 024	XCF4 1005X 30 X 30	75,99€	7,02
	40	45 30 702	XCF4 1005X 40 X 30	78,32€	9,41
	50	45 30 703	XCF4 1005X 50 X 30	96,16€	11,76
30	60	45 30 704	XCF4 1005X 60 X 30	100,97€	14,11
	70	45 30 705	XCF4 1005X 70 X 30	108,82€	16,46
	80	45 30 706	XCF4 1005X 80 X 30	124,70€	18,81
	90	45 30 707	XCF4 1005X 90 X 30	135,93€	21,17
	100	45 30 708	XCF4 1005X100 X 30	148,08€	23,52
	110	45 30 709	XCF4 1005X110 X 30	152,12€	25,87
	120	45 30 710	XCF4 1005X120 X 30	189,14€	28,22
	125	45 30 711	XCF4 1005X125 X 30	224,09€	29,40
	140	45 30 713	XCF4 1005X140 X 30	212,30€	32,92
	150	45 30 714	XCF4 1005X150 X 30	217,65€	35,28
	160	45 30 715	XCF4 1005X160 X 30	233,70€	37,63
	180	45 30 716	XCF4 1005X180 X 30	240,83€	42,33
	200	45 30 717	XCF4 1005X200 X 30	274,74€	47,03
	250	45 30 719	XCF4 1005X250 X 30	324,69€	58,79
32	32	45 04 026	XCF4 1005X 32 X 32	88,49€	8,03
	40	45 30 727	XCF4 1005X 40 X 32	88,20€	10,03
	50	45 30 728	XCF4 1005X 50 X 32	104,66€	12,54
	70	45 30 731	XCF4 1005X 70 X 32	119,53€	17,56
	80	45 30 732	XCF4 1005X 80 X 32	134,39€	20,07
	100	45 30 734	XCF4 1005X100 X 32	160,89€	25,08
40	40	45 04 027	XCF4 1005X 40 X 40	96,15€	12,54
	50	45 30 761	XCF4 1005X 50 X 40	106,37€	15,68
	60	45 30 762	XCF4 1005X 60 X 40	114,17€	18,81
	70	45 30 764	XCF4 1005X 70 X 40	124,70€	21,95
	80	45 30 765	XCF4 1005X 80 X 40	136,28€	25,08
40	90	45 30 766	XCF4 1005X 90 X 40	146,63€	28,22
	100	45 30 767	XCF4 1005X100 X 40	172,24€	31,36
	110	45 30 768	XCF4 1005X110 X 40	170,43€	34,49
	120	45 30 769	XCF4 1005X120 X 40	192,67€	37,63
	140	45 30 772	XCF4 1005X140 X 40	228,35€	43,90
	150	45 30 773	XCF4 1005X150 X 40	243,41€	47,03
	200	45 30 777	XCF4 1005X200 X 40	308,53€	62,71
	250	45 30 779	XCF4 1005X250 X 40	366,72€	78,39
50	50	45 04 028	XCF4 1005X 50 X 50	135,91€	19,60
	60	45 30 794	XCF4 1005X 60 X 50	132,01€	23,52
	70	45 30 796	XCF4 1005X 70 X 50	151,64€	27,44
	80	45 30 797	XCF4 1005X 80 X 50	174,14€	31,36
	100	45 30 799	XCF4 1005X100 X 50	210,10€	39,20
60	60	45 04 029	XCF4 1005X 60 X 60	176,61€	28,22
	70	45 30 826	XCF4 1005X 70 X 60	183,75€	32,92
	80	45 30 827	XCF4 1005X 80 X 60	199,81€	37,63
70	70	45 04 033	XCF4 1005X 70 X 70	198,03€	38,41
	80	45 30 859	XCF4 1005X 80 X 70	230,14€	43,90
	100	45 30 861	XCF4 1005X100 X 70	239,05€	54,87
80	80	45 04 034	XCF4 1005X 80 X 80	270,16€	50,17
80	100	45 30 880	XCF4 1005X100 X 80	291,49€	62,71

LA 1730 - Aciers à clavette - EN 10277-2 / 10278

Plats 2 faces et 2 chants fraisés, 2 bouts sciés Longueur 500 mm - XCF4

Etat de livraison

Livré à l'état traité 650/750 MPa (< 20 HRC).

Traitement thermique

En cas de recherche de dureté > 20 HRC, se référer à la fiche technique LA1730.

▼▼
Ep.	Tol.	Largeur	Tol.	Code Lugand	Libellé	Prix HT	Poids kg
2	h9	2	h9	45 27 100	PLAT A CLAVETTE 500 X 2 h9 X 2 h10	4,28€	0,016
3	h9	3	h9	45 27 102	PLAT A CLAVETTE 500 X 3 h9 X 3 h9	4,28€	0,035
4	h9	4	h9	45 27 104	PLAT A CLAVETTE 500 X 4 h9 X 4 h9	4,61€	0,062
5	h9	5	h9	45 27 106	PLAT A CLAVETTE 500 X 5 h9 X 5 h10	3,40€	0,098
6	h9	6	h9	45 27 108	PLAT A CLAVETTE 500 X 6 h9 X 6 h9	5,72€	0,14
6	h11	10	h9	45 27 110	PLAT A CLAVETTE 500 X 10 h9 X 6 h11	8,57€	0,234
6	h11	12	h9	45 27 112	PLAT A CLAVETTE 500 X 12 h9 X 6 h11	15,80€	0,281
7	h9	7	h9	45 27 114	PLAT A CLAVETTE 500 X 7 h9 X 7 h10	10,71€	0,191
7	h11	8	h9	45 27 116	PLAT A CLAVETTE 500 X 8 h9 X 7 h11	9,64€	0,218
8	h9	8	h9	45 27 118	PLAT A CLAVETTE 500 X 8 h9 X 8 h10	8,57€	0,25
8	h11	10	h9	45 27 120	PLAT A CLAVETTE 500 X 10 h9 X 8 h11	10,25€	0,312
8	h11	12	h9	45 27 122	PLAT A CLAVETTE 500 X 12 h9 X 8 h11	9,12€	0,374
8	zb10	16	zb10	45 27 124	PLAT A CLAVETTE 500 X 16 k9 X 8 k9	19,28€	0,499
9	h11	14	h9	45 27 126	PLAT A CLAVETTE 500 X 14 h9 X 9 h11	11,11€	0,491
10	h9	10	h9	45 27 128	PLAT A CLAVETTE 500 X 10 h9 X 10 h9	10,71€	0,39
10	h11	12	h9	45 27 130	PLAT A CLAVETTE 500 X 12zb10 X 10 h11	13,93€	0,468
10	h11	14	h9	45 27 132	PLAT A CLAVETTE 500 X 14 k9 X 10 k9	15,00€	0,546
10	h11	16	h9	45 27 134	PLAT A CLAVETTE 500 X 16 h9 X 10 h9	17,14€	0,624
10	zb10	18	zb10	45 27 136	PLAT A CLAVETTE 500 X 18 k9 X 10 k9	19,28€	0,702
11	h11	18	h9	45 27 138	PLAT A CLAVETTE 500 X 18 h9 X 11 h11	20,07€	0,772
12	h9	12	h9	45 27 140	PLAT A CLAVETTE 500 X 12 h9 X 12 h9	19,28€	0,562
12	zb10	14	zb10	45 27 142	PLAT A CLAVETTE 500 X 14zb10 X 12zb10	20,35€	0,655
12	zb10	16	zb10	45 27 144	PLAT A CLAVETTE 500 X 16 k9 X 12 k9	20,35€	0,749
12	zb10	18	zb10	45 27 146	PLAT A CLAVETTE 500 X 18 k9 X 12 k9	21,42€	0,842
12	h11	20	h9	45 27 148	PLAT A CLAVETTE 500 X 20 h9 X 12 h11	22,81€	0,936
14	h9	14	h9	45 27 150	PLAT A CLAVETTE 500 X 14 h9 X 14 h10	17,80€	0,764
14	zb10	16	zb10	45 27 152	PLAT A CLAVETTE 500 X 16zb10 X 14zb10	29,99€	0,874
14	h11	22	h9	45 27 154	PLAT A CLAVETTE 500 X 22 h9 X 14 h10	25,71€	1,201
14	h11	24	h9	45 27 156	PLAT A CLAVETTE 500 X 24 h9 X 14 h10	29,99€	1,31
14	h11	25	h9	45 27 158	PLAT A CLAVETTE 500 X 25 h9 X 14 h10	29,99€	1,365
16	h9	16	h9	45 27 160	PLAT A CLAVETTE 500 X 16 h9 X 16 h9	22,50€	0,998
16	zb10	20	zb10	45 27 162	PLAT A CLAVETTE 500 X 20 k9 X 16 k9	28,92€	1,248
16	h11	28	h9	45 27 164	PLAT A CLAVETTE 500 X 28 h9 X 16 h11	39,94€	1,747
18	h11	32	h9	45 27 166	PLAT A CLAVETTE 500 X 32 h9 X 18 h11	44,99€	2,246
20	h11	36	h9	45 27 168	PLAT A CLAVETTE 500 X 36 h9 X 20 h10	58,92€	2,808
22	h11	40	h9	45 27 170	PLAT A CLAVETTE 500 X 40 h9 X 22 h11	81,43€	3,432
25	h11	45	h9	45 27 190	PLAT A CLAVETTE 500 X 45 h9 X 25 h10	85,70€	4,39
28	h11	32	zb10	45 27 210	PLAT A CLAVETTE 500 X 32 h9 X 28 h10	85,70€	3,494
28	h11	50	h9	45 27 220	PLAT A CLAVETTE 500 X 50 h9 X 28 h10	128,54€	5,46

2 tolérances disponibles :

h9 : tolérance “normalisée” utilisée pour les montages neufs.

zb10 : tolérance dite de “réparation” avec surépaisseur utilisée en maintenance.

Possibilité de traitement thermique si besoin.

 : Scié, Ra 25 -  : Fraisé, Ra 3,2.

DIN 6880.

LA 1730 - Acier de construction apte au traitement thermique 5001 + 5002

NF EN 1.0503 - C45+N - (Ancienne AFNOR XC48) - W.Nr 1.1730 - AISI 1045

Applications industrielles

Composition chimique en %

Propriétés physiques à 20 °C

Etat de livraison

Points de transformation

Forgeage

Recuit

Aptitudes d’emploi

Aptitude au soudage

Courbe de revenu

Traitement thermique

Sections disponibles en mm

Sections disponibles des tôles en mm (largeur maxi : 2000 mm)

LA 1730 - Plats de précision

2 faces et 2 chants fraisés, 2 bouts sciés - Longueur 500 mm XCF4

LA 1730 - Plats de précision

2 faces et 2 chants fraisés, 2 bouts sciés - Longueur 1005 mm XCF4

LA 1730 - Aciers à clavette - EN 10277-2 / 10278

Plats 2 faces et 2 chants fraisés, 2 bouts sciés Longueur 500 mm - XCF4

Etat de livraison

Traitement thermique

Contact Form
