LA 8509 (LK3) - Acier de nitruration 5040 (1)
EN 41CrAlMo7.10+QT (Ancienne AFNOR 40CAD6.12+QT) - W.Nr 1.8509


Applications industrielles
Eléments de moules matières plastiques
et pièces d’usures devant subir une nitruration.
Pièces de mécanique générale devant subir
une nitruration ou un traitement de surface.
Composition chimique en %
C | Mn | Si | Cr | Mo | Al | S | P | Fe | |
Mini | 0,36 | 0,40 | 0,10 | 1,50 | 0,20 | 0,80 | - | - | Base |
Maxi | 0,45 | 0,80 | 0,40 | 1,80 | 0,40 | 1,20 | 0,030 | 0,030 | Base |
Propriétés physiques à 20 °C
Densité : 7,85
Module d'élasticité E : 210 000 N/mm²
Coefficient de poisson V : 0,3
Coefficient moyen de dilatation en m/m* °C
entre 20 °C et 100 °C : 11,6 x 10-6
entre 20 °C et 500 °C : 13,9 x 10-6
Conductivité thermique à 20 °C en W (m*k) : 35
Magnétique
Etat de livraison
Acier livré à l’état traité 280-320 HB.
Contrôle US suivant EN 10308-3 Classe 3.
Identification : rouge - jaune .
Points de transformation
Ac1 : 780 °C, Ac3 : 870 °C.
Forgeage
1100 °C - 900 °C.
Recuit
825 °C suivi d’un refroidissement lent et piloté.

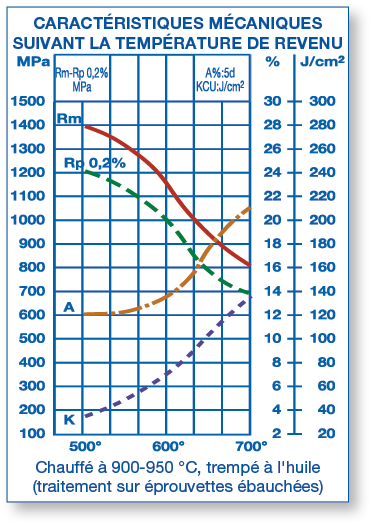

Caractéristiques mécaniques
Selon température de revenu :
: Revenu 600 °C : Revenu 650 °C
: Rm : 1150 MPa : Rm : 1000 MPa
: Rp 0,2 : 1000 MPa : Rp 0,2 : 850 MPa
: A % (5d) : 13 % : A % (5d) : 15 %
: KCU : 70 J/cm² : KCU : 150 J/cm²
Aptitudes d’emploi
Selon traitement thermique réalisé :
- Acier d’outillage faiblement utilisé dans les métiers du moule métallique pour transformation des matières plastiques et la mécanique générale pour les applications de frottements permettant des couches de nitruration avec des duretés très élevées.
- Grande tenue à l’usure.
- Excellente aptitude aux nitrurations et aux traitements de surface.
- Excellentes propriétés de la couche nitrurée.
- Dureté superficielle 1100 HV après nitruration.
- Tenue à la corrosion moyenne.
Aptitude au grainage
La nuance LA8509 est apte au grainage chimique et au grainage laser.
Cette opération doit être précédée d’un test sur éprouvette ; en cas de demande particulière de spécification, nous consulter.
Aptitude au polissage
Apte au polissage 'brillant 6 microns’.
Se référer au tableau des correspondances des notes techniques en fin du catalogue.
Aptitude au soudage
Apte au soudage laser, soudage TIG déconseillé.

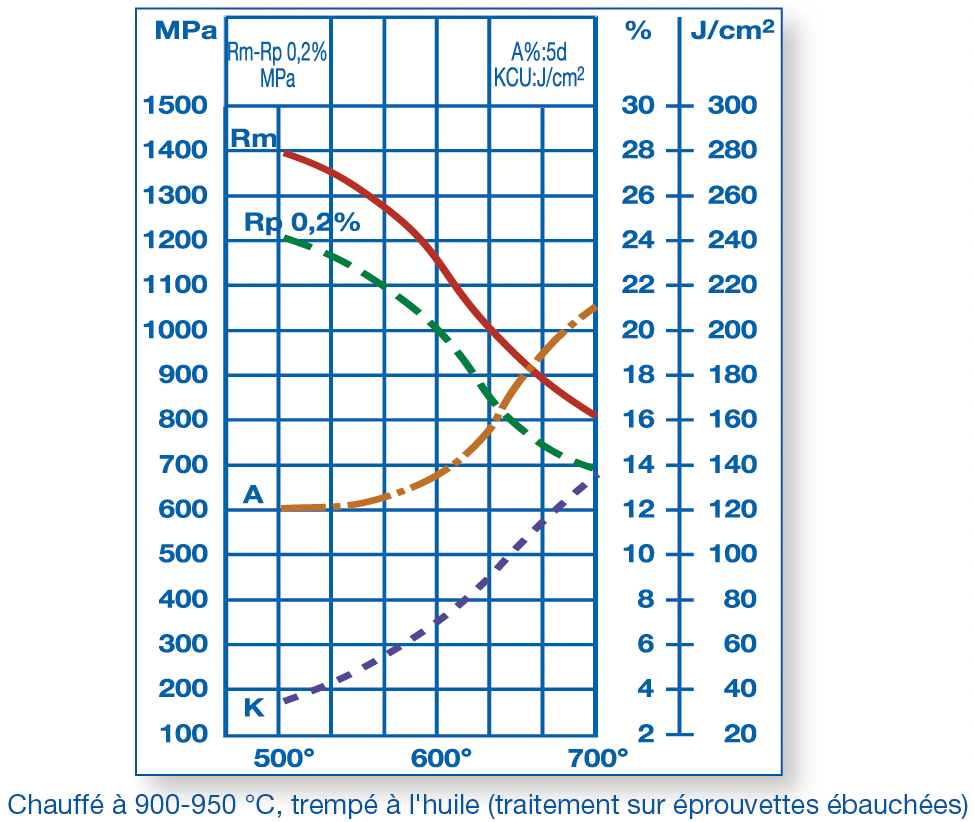

Courbe de revenu
Echantillons traités sur éprouvettes d’épaisseur 25 mm.

Traitement thermique
Trempe : - préchauffage à 750 °C,
- chauffage à 950 °C,
- trempe à l’huile chaude ou en bains de sels.
Revenus : A partir de 525 °C selon les duretés et caractéristiques mécaniques recherchées.
Sections disponibles en mm
![]() | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 100 |
