LAPM 2030 - Elaboration Métallurgie des poudres
EN HS 6.5.3.8 (AFNOR Z130WDCVK 6.5.3.8) – X130WMoCrVCo 6.5.3.8
Applications industrielles
Moules et éléments de moules matières plastiques abrasives. Seuils d’injection.
Lames de cisailles
Outillages de découpe. Outillages d’emboutissage.
Cales, galets, pièces d’usures. |
Composition en % Valeur moyenne des principaux éléments
| Carbone | Manganèse | Silicium | Soufre | Phosphore | Fer | Chrome | Molybdene | Vanadium | Cobalt | Tungstene |
| 1,30 | 0,25 | 0,65 | <0,01 | <0,02 | Base | 4,00 | 5,00 | 3,00 | 8,00 | 6,00 |
Propriétés physiques à 20 °C
Densité | 8,10 |
| Module d élasticité E | 240 000 N/mm2 |
|---|
| Coefficient de Poisson V | 0,3 |
|---|
| Coefficient moyen de dilatation entre 20 °C et 400 °C | 11,8 x 10-6 |
|---|
| Coefficient moyen de dilatation entre 20 °C et 600 °C | 12,3 x 10-6 |
|---|
| Conductivité thermique à 20 °C in W (m*k) | 24 |
|---|
| Magnétique |
|---|
| Points de transformation | - Ac1 : 810 °C, - Ac3 : 890 °C. |
|---|
Forgeage
1200 °C - 950 °C suivi d’un refroidissement lent et piloté. | recuit
980 °C / 850 °C suivi d’un refroidissement lent et piloté 15 °C/ heure entre les deux valeurs. |
Aptitudes d emploi
Selon traitement thermique réalisé et caractéristiques mécaniques recherchées :
- Acier rapide issu de LAmétallurgie des poudres utilisé dans les
métiers du moule métallique pour transformation des matières
plastiques, du matriçage et de l’emboutissage à froid.
- Grande intensité de trempe.
- Excellente tenue à chaud sur les applications < 650 °C.
- Grande résistance à l’usure.
- Grande aptitude aux nitrurations et aux traitements de surface.
- Tenue à LAcorrosion mauvaise. |
Etat de livraison

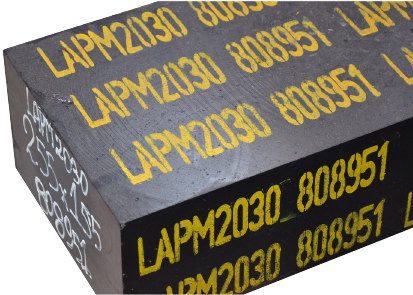

Acier livré à l’état recuit ≤ 300 HB. Contrôle US suivant EN 10228-3 Classe 3. Identification : Marquage LAPM2030 |
![]()

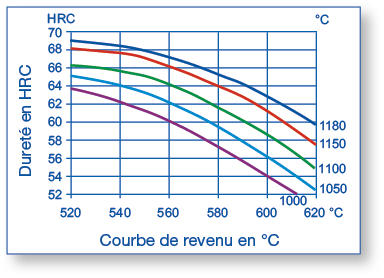

Traitement
