Cuivre électrolytique - Alliage cuivreux 52 10

AFNOR CuC1/CuA1 - EN W008A - DIN OF-Cu

Applications industrielles

Conducteurs électriques.

Bornes de contact.

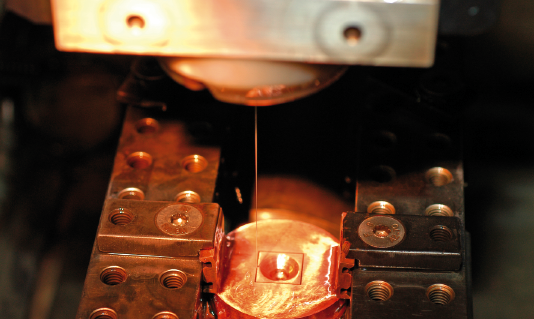

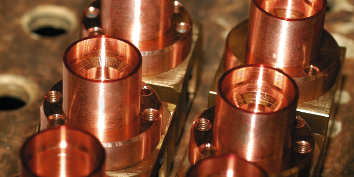

Electrodes et outils pour électroérosion.

CuC1OPbBiCu
Mini---99,99
Maxi0,040,00500,0005-

Composition chimique en %

CuA1OPbBiCu
Mini---99,95
Maxi0,040,00500,0005-

Propriétés physiques à 20 °C

Point de fusion : 1083 °C

Densité : 8,93

Module d’élasticité E : 125 000 N/mm²

Coefficient de poisson V : 0,33

Coefficient moyen de dilatation en m/m* °C
entre 20 °C et 100 °C
: 16,6 x 10-6

Conductivité thermique en W (m*k) : 400

Résistivité électrique en micro-Ohms*cm : 1,724

Amagnétique

Etat de livraison

Cuivre pur livré à l’état écroui H12 (1/2 dur).

Valeurs types des caractéristiques mécaniques à l’état de livraison H12 :

- Résistance mécanique Rm : ≤ 300 MPa.

- Limite élastique Rp 0,2 : ≥ 250 MPa.

- A % : 14.

- Dureté Vickers HV10 : 100 HV.

Aptitudes d’emploi

Bonne aptitude à l’usinage.

Bonne tenue à la corrosion atmosphérique.

Aptitude au polissage

Apte au polissage ‘6 microns’.

Aptitude au soudage

Apte au brasage.

Apte au soudage.

Sections disponibles en mm

3456810121516182022
253035405060708090100110120
130150
1012152025303540506080
20x420x1025x530x430x630x1040x640x1040x2050x550x850x10
50x1550x2050x2560x1060x2060x3580x1080x1580x2080x40
100x10100x15100x20

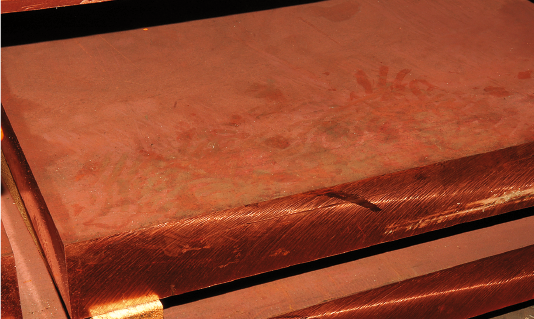

Epaisseurs disponibles en mm - 2000x1000 ou 3000x1000 mm

CUA111,522,5345681012
CUC11520253035404550607080100
