LA 2083 - Acier inoxydable martensitique 50 50

EN X40Cr14 (Ancienne AFNOR Z40C13) - W.Nr 1.2083 - AISI 420

Livraison ≤ 220 HB
Dureté maxi 52 HRC
PVD

Applications industrielles

Moules et éléments de moules matières plastiques.

Outils de coupe.

Lors de toute commande portant sur des blocs d’aciers bruts ou usinés, la clientèle, devra en sa qualité de professionnel, utilisateur ou non, contrôler la dureté, avant tous travaux de transformation, notamment d’usinage, y compris dans l’hypothèse où la dureté n’est pas un élément substantiel du cahier des charges.

EN X40CrMo14 (Ancienne AFNOR Z40C13) - W.Nr 1.2083 - AISI 420

Composition chimique en %

CMnSiCrSPFe
Mini0,36--12,50--Base
Maxi0,421,001,0014,500,02000,030Base

Propriétés physiques à 20 °C

Densité : 7,85

Module d'élasticité E : 210 000 N/mm²

Coefficient de poisson V : 0,3

Coefficient moyen de dilatation en m/m* °C
entre 20 °C et 100 °C
: 11,0 x 10-6
entre 20 °C et 200 °C : 11,6 x 10-6
entre 20 °C et 400 °C : 12,0 x 10-6

Conductivité thermique à 20 °C en W (m*k) : 23

Magnétique

Etat de livraison

Acier livré à l’état recuit ≤ 220 HB.

Contrôle US suivant EN 10228-3 Classe 3.

Identification : marron .

Points de transformation

Ac1 : 790 °C, Ac3 : 845 °C.

Forgeage

1100 °C - 900 °C suivi d’un refroidissement lent et piloté.

Recuit

750 °C suivi d’un refroidissement très lent.

Aptitudes d’emploi

Selon traitement thermique réalisé et caractéristiques mécaniques recherchées :

- Acier d’outillage inoxydable martensitique utilisé dans les métiers du moule métallique pour transformation des matières plastiques.

- Bonne tenue à l’usure.

- Bonne tenue à la corrosion.

Aptitude au grainage

La nuance LA2083 est apte au grainage chimique et au grainage laser.

Cette opération doit être précédée d’un test sur éprouvette ; en cas de demande particulière de spécification, nous consulter.

Aptitude au polissage

Apte au polissage type "brillant 6 microns".

Aptitude au soudage

Apte au soudage TIG et laser.

Baguette WRLA7 Ø 1,6. Code Lugand : 43 05 125.

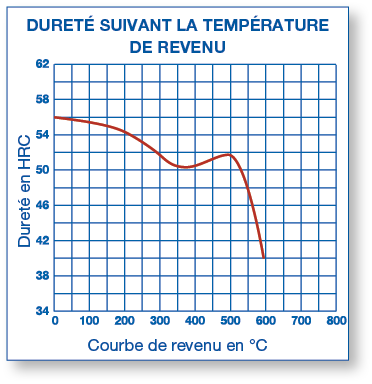

Courbe de revenu

Echantillons traités sur éprouvettes d’épaisseur 25 mm.

Traitement thermique

Trempe : - préchauffage à 750 °C,
- chauffage à 1040 °C,
- trempe à l’huile chaude, ou en bains de sels, ou sous pression de gaz.

Revenu : - A partir de 120 °C selon les duretés recherchées.

Sections disponibles en mm

202530405060708091100
110120130140150
L : 10101010x301010x401010x501010x601010x 701010x801010x1001010x1251010x150

LA 2083 - Plats de précision

2 faces et 2 chants fraisés, 2 bouts sciés - Recuit - Longueur 1005 mm 2083F4

▼▼
Epais.LargeurCode LugandLibelléPrix HTPoids kg
8,420,445 63 6502083F4 1005X 20,4X 8,271,40€1,34
30,445 63 6542083F4 1005X 30,4X 8,283,56€2,00
50,445 63 6582083F4 1005X 50,4X 8,2106,66€3,32
80,445 63 6642083F4 1005X 80,4X 8,2167,12€5,29
100,445 63 6682083F4 1005X100,4X 8,2202,68€6,61
10,420,445 63 0012083F4 1005X 20,4X 10,455,52€1,66
25,445 63 0022083F4 1005X 25,4X 10,457,78€2,07
30,445 63 0032083F4 1005X 30,4X 10,464,28€2,48
40,445 63 0052083F4 1005X 40,4X 10,476,93€3,29
50,445 63 0062083F4 1005X 50,4X 10,492,52€4,11
60,445 63 0072083F4 1005X 60,4X 10,4100,31€4,92
70,445 63 0092083F4 1005X 70,4X 10,4123,20€5,74
80,445 63 0102083F4 1005X 80,4X 10,4136,35€6,55
100,445 63 0122083F4 1005X100,4X 10,4167,51€8,19
120,445 63 0142083F4 1005X120,4X 10,4219,87€9,82
140,445 63 0162083F4 1005X140,4X 10,4256,21€11,45
150,445 63 0172083F4 1005X150,4X 10,4256,21€12,26
15,420,445 63 0612083F4 1005X 20,4X 15,467,78€2,46
25,445 63 0622083F4 1005X 25,4X 15,472,06€3,07
30,445 63 0632083F4 1005X 30,4X 15,497,57€3,67
40,445 63 0652083F4 1005X 40,4X 15,4114,92€4,88
50,445 63 0662083F4 1005X 50,4X 15,4127,58€6,08
60,445 63 0672083F4 1005X 60,4X 15,4145,19€7,29
70,445 63 0692083F4 1005X 70,4X 15,4168,44€8,50
80,445 63 0702083F4 1005X 80,4X 15,4176,62€9,71
90,445 63 0712083F4 1005X 90,4X 15,4198,06€10,91
100,445 63 0722083F4 1005X100,4X 15,4223,51€12,12
120,445 63 0742083F4 1005X120,4X 15,4261,67€14,53
150,445 63 0772083F4 1005X150,4X 15,4308,91€18,16
20,420,445 65 2002083F4 1005X 20,4X 20,485,70€3,26
25,445 63 1222083F4 1005X 25,4X 20,489,40€4,06
30,445 63 1232083F4 1005X 30,4X 20,4117,85€4,86
40,445 63 1252083F4 1005X 40,4X 20,4128,55€6,46
50,445 63 1262083F4 1005X 50,4X 20,4163,62€8,06
20,460,445 63 1272083F4 1005X 60,4X 20,4178,23€9,66
70,445 63 1292083F4 1005X 70,4X 20,4203,52€11,26
80,445 63 1302083F4 1005X 80,4X 20,4218,05€12,86
90,445 63 1312083F4 1005X 90,4X 20,4239,86€14,46
100,445 63 1322083F4 1005X100,4X 20,4259,84€16,06
25,425,445 65 2502083F4 1005X 25,4X 25,4133,43€5,06
30,445 63 1832083F4 1005X 30,4X 25,4149,55€6,05
32,445 63 1842083F4 1005X 32,4X 25,4152,45€6,45
50,445 63 1862083F4 1005X 50,4X 25,4188,98€10,04
80,445 63 1902083F4 1005X 80,4X 25,4247,13€16,01
30,430,445 65 3002083F4 1005X 30,4X 30,4163,62€7,24
40,445 63 2452083F4 1005X 40,4X 30,4188,98€9,63
50,445 63 2462083F4 1005X 50,4X 30,4205,33€12,01
80,445 63 2502083F4 1005X 80,4X 30,4292,56€19,16
32,470,445 63 2792083F4 1005X 70,4X 32,4292,56€18,88
40,440,445 65 4002083F4 1005X 40,4X 40,4217,18€12,79
50,445 63 3362083F4 1005X 50,4X 40,4272,56€15,96
60,445 63 3372083F4 1005X 60,4X 40,4299,82€19,13
70,445 63 3392083F4 1005X 70,4X 40,4327,07€22,30
80,445 63 3402083F4 1005X 80,4X 40,4363,42€25,46
50,450,445 65 4502083F4 1005X 50,4X 50,4314,33€19,91
80,445 63 4002083F4 1005X 80,4X 50,4405,22€31,76

Epaisseur : 0, +0,2 mm, Ra 3,2 - Largeur : 0, +0,4 mm, Ra 3,2
Longueur 1005 mm : +5, +25 mm, Ra 25

: Scié, Ra 25 -  : Fraisé, Ra 3,2 - *4 chants sciés

Produit non utilisable pour la fabrication d’empreintes
avec poli-optique.
