LA 7000CP - Alliage d’aluminium 52 41

EN AW - Al Zn5,5 Mg1,5 - AFNOR 7021

Livraison ≤ 120 HB
ALUMINIUM LA 7000 www.lugand-aciers.com
Polissage

Applications industrielles

Alliage d’aluminium coulé à 5 % de zinc et 1,5 % de magnésium livré à l’état homogénéisé et usiné, utilisé pour la réalisation de pièces mécaniques :

- Outillages et gabarits de contrôle.

- Plaques d’embase.

- Cadres et pièces mécaniques diverses.

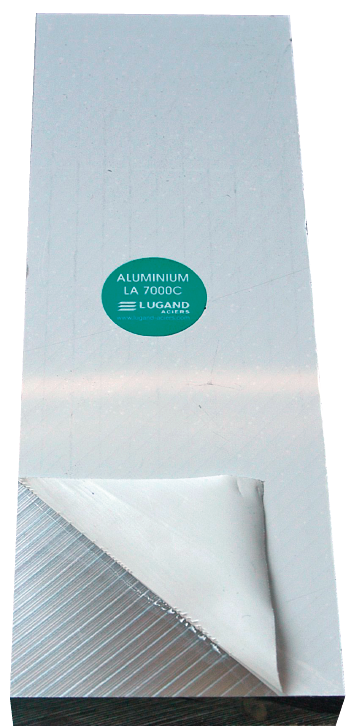

autocollant d’identification

Composition chimique en %

FeZnCuMgMnSiCrTiAl
Mini-4,60-1,000,40---Base
Maxi0,405,800,101,601,000,200,050,05Base

Propriétés physiques à 20 °C

Intervalle de fusion : 610-650 °C

Densité : 2,8

Module d’élasticité E : 72 000 N/mm²

Coefficient de poisson V : 0,34

Coefficient moyen de dilatation en m/m* °C
entre 20 °C et 100 °C
: 23,5 x 10-6

Conductivité thermique en W (m*k) : 121

Résistivité électrique en micro-Ohms*cm : 4,8

Amagnétique

Etat de livraison

Alliage livré à l’état coulé homogénéisé prêt à l’emploi :

- Fraisé deux faces.

- Rugosité après usinage Ra < 0,4.

- Tolérance sur épaisseur en mm (-0,1 ; +0,1).

- Tolérance de planéité :
épaisseurs ≤ 15 mm ; 0,4 mm/m,
épaisseurs > 15 mm ; 0,25 mm/m.

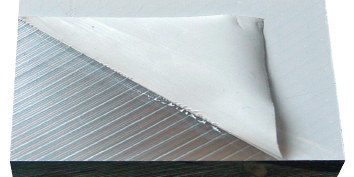

- Livraison avec protection par film plastique adhésif sur chacune des deux faces.

- Tôles posées à plat, repérée face concave vers le haut.

Aptitudes d’emploi

- Bonne aptitude à l’usinage.

- Excellente stabilité dimensionnelle après usinage.

- Tenue à la corrosion atmosphérique acceptable

- Bonne aptitude aux traitements d’anodisation standards.

- Bonne aptitude aux traitements d’anodisation durs.

Aptitude au polissage

Apte au polissage ‘15 microns’.

Aptitude au soudage

Déconseillé.

Epaisseurs disponibles en mm

810121520253035404550
