LA 7765 (GKH) - Acier de nitruration 50 40

EN 32CrMoV13+QT (Ancienne AFNOR 32CDV13+QT) - W.Nr 1.7765

Polissage
Nit. 850 HV
Livraison ≤ 340 HB
PVD

Applications industrielles

Moules et éléments de moule matière plastique.

Moules injection sous pression des alliages légers.

Moules injection basse pression.

Outillages et matrices de forge à chaud.

Pièces de mécanique générale.

Composition chimique en %

CMnSiCrMoVSPFe
Mini0,30--2,800,800,15--Base
Maxi0,350,700,503,301,200,350,0300,030Base

Propriétés physiques à 20 °C

Densité : 7,85

Module d'élasticité E : 210 000 N/mm²

Coefficient de poisson V : 0,3

Coefficient moyen de dilatation en m/m* °C
entre 20 °C et 100 °C
: 11,8 x 10-6
entre 20 °C et 500 °C : 13,6 x 10-6

Conductivité thermique à 20 °C en W (m*k) : 33

Magnétique

Etat de livraison

Acier livré à l’état traité 300-340 HB.

Contrôle US suivant EN 10308-3 Classe 3.

Identification : rouge - bleu .

Points de transformation

Ac1 : 800 °C, Ac3 : 845 °C.

Forgeage

1100 °C - 900 °C suivi d’un refroidissement lent et piloté.

Recuit

850 °C.

Caractéristiques mécaniques

Selon température de revenu :
: Revenu 600 °C : Revenu 660 °C

: Rm : 1300 MPa : Rm : 1000 MPa

: Rp 0,2 : 1100 MPa : Rp 0,2 : 850 MPa

: A % (5d) : 15 % : A % (5d) : 20 %

: KCU : 70 J/cm² : KCU : 170 J/cm²

Aptitudes d’emploi

Selon traitement thermique réalisé :

- Acier d’outillage faiblement utilisé dans les métiers du moule métallique pour transformation des matières plastiques et la mécanique générale pour les applications de frottements.

- Très grande stabilité dimensionnelle.

- Grande résistance aux chocs, à la compression et à la fatigue thermique.

- Bonne tenue à l’usure.

- Excellente aptitude aux nitrurations et aux traitements de surface.

- Excellentes propriétés de la couche nitrurée.

- Dureté superficielle 850 HV après nitruration.

- Tenue à la corrosion moyenne.

Aptitude au polissage

Apte au polissage 'brillant 6 microns’.

Se référer au tableau des correspondances des notes techniques en fin du catalogue.

Aptitude au grainage

La nuance LA7765 est apte au grainage chimique et au grainage laser.

Cette opération doit être précédée d’un test sur éprouvette ; en cas de demande particulière de spécification, nous consulter.

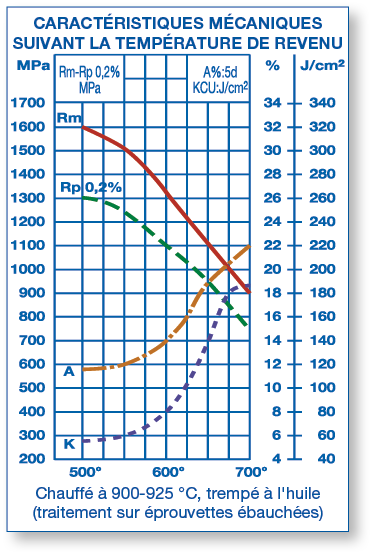

Courbe de revenu

Echantillons traités sur éprouvettes d’épaisseur 25 mm.

Traitement thermique

Trempe : - préchauffage à 750 °C,
- chauffage à 925 °C,
- trempe à l’huile chaude ou en bains de sels.

Revenus : A partir de 525 °C selon les duretés et caractéristiques mécaniques recherchées.

Sections disponibles en mm

202530354045
50607080120
