LA 2842 - Acier pour travail à froid 5060

EN 90 MnCrV8 (Ancienne AFNOR 90MCV8) - W.Nr 1.2842

Livraison ≤ 230 HB
Dur eté m axi 62 HRC

Applications industrielles

CMnSiCrMoVSPFe
Mini1,450,200,1011,000,700,70--Base
Maxi1,600,600,6013,001,001,000,0300,030Base

Outils de découpes.

Matrices et poinçons.

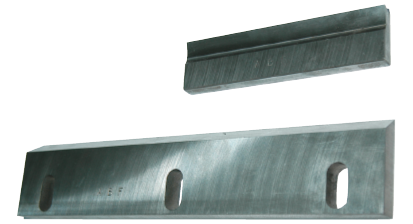

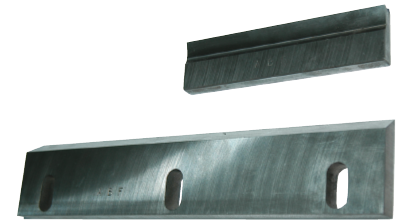

Lames de cisailles.

Pièces d’usure.

Composition chimique en %

152025303540455060708090100110
120130140150200250300
1520253035404551566165717681
8691102122131152162172182202212232252

Propriétés physiques à 20 °C

Densité : 7,85

Module d'élasticité E : 210 000 N/mm²

Coefficient de poisson V : 0,3

Coefficient moyen de dilatation en m/m* °C
entre 20 °C et 100 °C
: 12,1 x 10-6
entre 20 °C et 200 °C : 13,2 x 10-6
entre 20 °C et 400 °C : 14,3 x 10-6
entre 20 °C et 600 °C : 15,1 x 10-6

Conductivité thermique à 20 °C en W (m*k) : 30

Magnétique

Etat de livraison

Acier livré à l’état recuit ≤ 230 HB.

Contrôle US suivant EN 10228-3 Classe 3.

Identification : rouge .

Points de transformation

- Ac1 : 720 °C,
- Ac3 : 770 °C.

Forgeage

1100 °C - 900 °C suivi d’un refroidissement lent et piloté.

Recuit

650 °C.

Aptitudes d’emploi

Selon traitement thermique réalisé et caractéristiques mécaniques recherchées :

- Acier d’outillage faiblement allié utilisé dans les métiers du bois du découpage, de la coutellerie et du travail à froid.

- Grande intensité de trempe.

- Bonne tenue à l’usure.

- Tenue à la corrosion mauvaise.

Aptitudes au polissage

Apte au polissage 'standard 6 microns'.

Aptitude au soudage

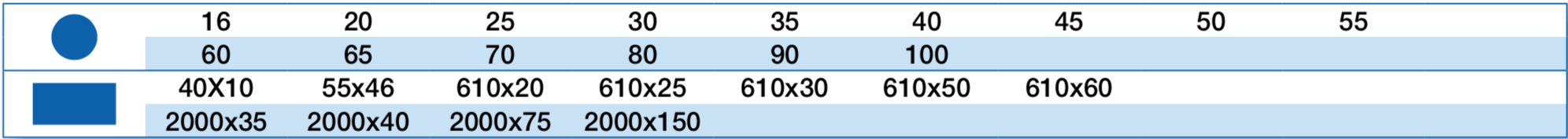

162025303540455055
6065708090100
55x46610x20610x25610x30610x35610x40610x60610x70
2000x502000x802000x1002000x150

Apte au soudage TIG et laser.

Baguette WRLA7 Ø 1,6. Code Lugand : 43 05 125.

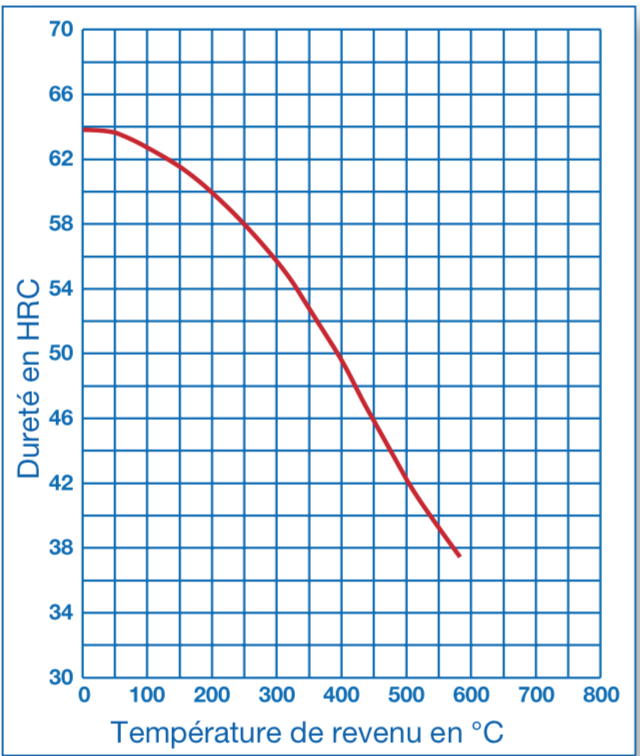

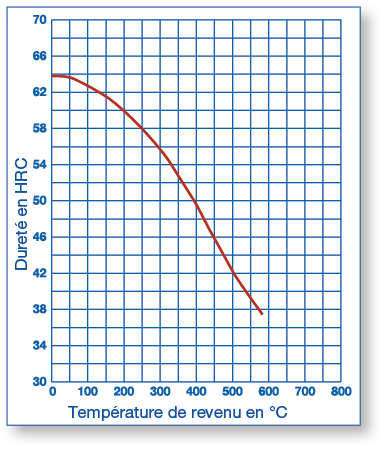

Courbe de revenu

Echantillons traités sur éprouvettes d’épaisseur 25 mm.

Traitement thermique

Trempe : - préchauffage à 690 °C,
- chauffage à 820 °C,
- trempe à l’huile chaude ou en bains de sels.

Revenu : A partir de 120 °C selon les duretés et caractéristiques recherchées.
