LA 5083 - Alliage d’aluminium 52 43

Applications industrielles

Alliage d’aluminium à 5 % de magnésium utilisé dans les métiers de l’industrie pour la réalisation de pièces mécaniques et d’assemblages soudés :

- Eléments de bâtis ou de structures à fort taux d’usinage.

- Moules et éléments de moules injection des matières plastiques.

- Moules d’extrusion. - Moules de soufflage.

- Plaques d’embases ; gabarits ; pièces mécaniques ouvrées faiblement sollicitées.

autocollant d’identification

Composition chimique en %

Propriétés physiques à 20 °C

Intervalle de fusion : 570-640 °C

Densité : 2,66

Module d’élasticité E : 71 000 N/mm²

Coefficient de poisson V : 0,34

Coefficient moyen de dilatation en m/m* °C
entre 20 °C et 100 °C  : 23,8 x 10-6

Conductivité thermique en W (m*k) : 117

Résistivité électrique en micro-Ohms*cm
état H111 : 5,9

Amagnétique

Etat de livraison

Alliage livré à l’état écroui ou coulé prêt à l’emploi :
Se référer au tableau des équivalences métallurgiques de livraison des alliages d’aluminium en fin de catalogue.

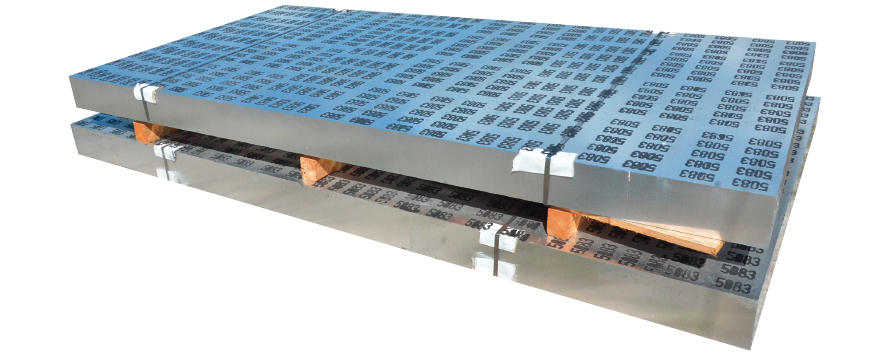

- Produits laminés : état H111, épaisseurs de 8 à 35 mm.

- Produits coulés stabilisés, épaisseurs ≥ 40 mm.

Valeurs types des caractéristiques mécaniques à l’état de livraison :

Aptitudes d’emploi

- Bonne aptitude à l’usinage ; fragmentation du copeau acceptable.

- Bonne tenue à la corrosion atmosphérique et marine.

- Bonne aptitude aux traitements d’anodisation standards.

- Mauvaise aptitude aux traitements d’anodisation pour dure.

Aptitude au polissage

Apte au polissage ‘15 microns’.

Aptitude au soudage

- Apte au soudage TIG et MIG :
Baguette WRLA10 Ø 1,6. Code Lugand : 43 05 140.

- Apte au soudage par résistance.

- Apte au soudage laser.
