LAPM APZ10 - Aciers inoxydable martensitique pour traitement thermique 50 13

X115 CrMoVN 19.2.1 (Ancienne AFNOR Z115 CDVN 19.2.1)

Elaboration Métallurgie des poudres

Livraison ≤ 280 HB

Dur eté m axi 64 HRC

PVD

Applications industrielles

Plasturgie : Moules et éléments de moules.

Médical : Ancillaires.

Extrusion.

Coutellerie.

Polissage*

Composition chimique en %

	C	Mn	Si	Cr	Mo	V	W	Co	N	S	P	Fe
Mini	1,10	-	-	17,50	1,90	0,70	-	-	-	-	-	Base
Maxi	1,25	0,50	0,50	19,50	2,20	1,00	0,10	0,10	0,15	0,030	0,030	Base

Propriétés physiques à 20 °C

Densité : 7,6

Module d'élasticité E : 215 000 N/mm²

Coefficient de poisson V : 0,3

Coefficient moyen de dilatation en m/m* °C
entre 20 °C et 400 °C : 12,2 x 10-6
entre 20 °C et 600 °C : 12,9 x 10-6

Conductivité thermique à 20 °C en W (m*k) : 15
Conductivité thermique à 400 °C en W (m*k) : 19

Magnétique

Etat de livraison

Acier livré à l’état recuit.

Dureté ≤ 280 HB.

Points de transformation

- Ac1 : 815 °C, - Ac3 : 890 °C.

Forgeage

1100 °C - 900 °C suivi d’un refroidissement lent.

Recuit

870 °C / 900 °C avec refroidissement lent à 700 °C.

Aptitudes d’emploi

- Bonne résistance à la corrosion.

- Bonne résistance à l'abrasion.

- Bonne aptitude au polissage.

- Bonne aptitude au dépôts PVD.

Aptitude au soudage

Déconseillé.

Traitement thermique

Trempe : - préchauffage à 750 °C,
- chauffage entre 1025 et 1125 °C selon la dureté recherchée,
- trempe sous pression de gaz.

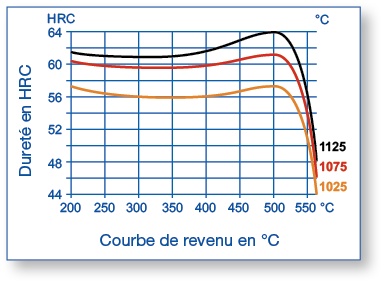

Revenu : Entre 180 °C et 220 °C pour une recherche optimale de la tenue à la corrosion.
Entre 500 °C et 525 °C pour les applications suivies de dépôts PVD (premier revenu 500 °C).

Sections disponibles en mm

30	60	80	100

403x250

*Polissage : Sous réserves de conditions de mise en œuvre et de traitement thermique conformes à l'obtention du résultat.
