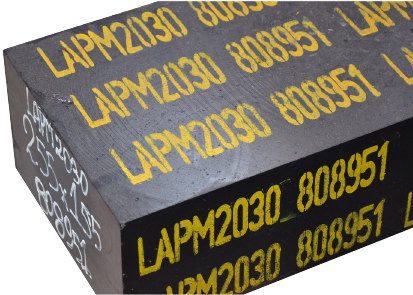

LAPM 2030 - Acier pour travail à froid LAPM2030-5013

EN HS 6.5.3.8 (Ancienne AFNOR Z130 KWDCV 8.6.5.3)Elaboration Métallurgie des poudres.

≤ 300 HB 6 μm 69 HRC 1100 HV

Applications industrielles

Moules et éléments de moules matières plastiques abrasives.

Seuils d’injection.

Lames de cisailles

Outillages de découpe. Outillages d’emboutissage.

Cales, galets, pièces d’usures.

Composition chimique en %

	C	Mn	Si	Cr	Mo	V	W	Co	Ni	Cu	S	P	Fe
Mini	1,26	-	-	3,50	4,70	2,70	5,90	7,50	-	-	-	-	Base
Maxi	1,30	0,40	0,70	4,50	5,20	3,20	6,70	8,50	0,25	0,15	0,030	0,030	Base

Propriétés physiques à 20 °C

Densité : 8,10

Module d'élasticité E : 240 000 N/mm²

Coefficient de poisson V : 0,3

Coefficient moyen de dilatation en m/m* °C
entre 20 °C et 400 °C : 11,8 x 10-6
entre 20 °C et 600 °C : 12,3 x 10-6

Conductivité thermique à 20 °C en W (m*k) : 24

Magnétique

Points de transformation

- Ac1 : 810 °C, - Ac3 : 890 °C.

Forgeage

1200 °C - 950 °C suivi d’un refroidissement lent et piloté.

Recuit

980 °C / 850 °C suivi d’un refroidissement lent et piloté 15 °C/heure entre les deux valeurs.

Etat de livraison

Acier livré à l’état recuit ≤ 300 HB.

Contrôle US suivant EN 10228-3 Classe 3.

Aptitudes d’emploi

Selon traitement thermique réalisé et caractéristiques mécaniques recherchées :

- Acier rapide issu de la métallurgie des poudres utilisé dans les métiers du moule métallique pour transformation des matières plastiques, du matriçage et de l’emboutissage à froid.

- Grande intensité de trempe.

- Excellente tenue à chaud sur les applications < 650 °C.

- Grande résistance à l’usure.

- Grande aptitude aux nitrurations et aux traitements de surface.

- Tenue à la corrosion mauvaise.

Aptitudes au polissage

Apte au polissage 'brillant 6 microns'.

Traitement thermique

Trempe :

- préchauffage à 550 °C,
- chauffage à 830 °C,
- chauffage entre 1000 et 1180 °C selon la dureté recherchée
- trempe sous pression de gaz, en bains de sel, ou à l’huile chaude.

Estimation des duretés selon la température de mise en solution
Température en °C	Dureté HRC
1000	63
1050	65
1100	66
1140	68
1180	69

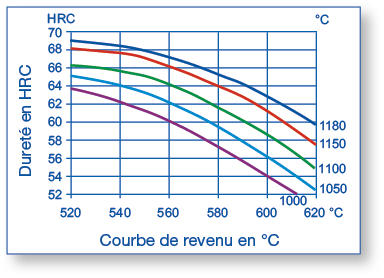

Revenu : 3 revenus successifs à 560 °C compris entre 1 h 00 et 3 h 00 à température selon la taille des pièces.

Aptitude au soudage

Déconseillé.

Epaisseurs disponibles des barres en mm (largeur maxi 255, longueur 1500)

100

155
