LA 2343 ESR - Acier pour traitement thermique 50 36
EN X37 CrMoV5.1 ESR (Ancienne AFNOR EZ38CDV5.1) W.Nr 1.2343 ESU – AISI H11ESR Elaboration mode refusion par électrode consommable

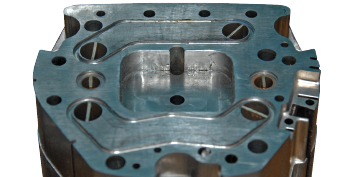

Applications industrielles
Moules matières plastiques de grande dimension.
Moules injection sous pression des alliages légers.
Moules injection basse pression.
Outillages et matrices de filage.
Outillages et matrices de forge à chaud.
Pièces de mécanique générale
Composition chimique en %
C | Mn | Si | Cr | Mo | V | Ni | S | P | |
Mini | 0,39 | 0,3 | 0,85 | 4,9 | 1,2 | 0,42 | 0,2 | - | - |
Maxi | 0,42 | 0,45 | 1 | 5,2 | 1,4 | 0,5 | 0,27 | 0,0015 | 0,015 |
Propriétés physiques à 20 °C
Densité
: 7,85
Module d'élasticité E
:15 000 N/mm2
Coefficient de poisson V
:0,3
Coefficient moyen de dilatation en m/m* °C
entre 20 °C et 100 °C : 11,5 x 10-6
entre 20 °C et 200 °C : 12,0 x 10-6
entre 20 °C et 400 °C : 12,6 x 10-6
entre 20 °C et 600 °C : 13,2 x 10-6
Conductivité thermique à 20 °C en W (m*k) : 26
Magnétique
Points de transformation
Points de transformation Ac1 : 840 °C, Ac3 : 900 °C
Forgeage
1100 °C - 900 °C suivi d’un refroidissement lent et piloté.
Recuit
750°C
Etat de livraison
Matière réceptionnée selon SEM.I.01.5036 LA.
Matière réceptionnée selon norme NADCA supérieure 229 - 2018
Structure < AS4
Acier livré à l’état recuit ≤ 240 HB.
Contrôle US suivant EN 10228-3 Classe 4.
Aptitudes d’emploi
Selon traitement thermique réalisé et caractéristiques mécaniques recherchées :
- Acier d’outillage fortement allié utilisé dans les métiers du moule métallique pour transformation des matières plastiques des alliages légers et la fabrication d’outillages et de matrices de forge à chaud.
- Très grande stabilité dimensionnelle.
- Grande résistance aux chocs et à la fatigue thermique.
- Bonne tenue à l’usure.
- Excellente aptitude aux nitrurations et aux traitements de surface.
Aptitude au polissage
Apte au polissage type ‘poli optique 1 micron’.
Se référer au tableau des correspondances des notes techniques en fin du catalogue.
(Sous réserves de conditions de mise en œuvre et de traitement thermique conformes à l'obtention du résultat).
Aptitude au grainage
La nuance LA2343ESR est apte au grainage chimique et au grainage laser.
Cette opération doit être précédée d’un test sur éprouvette. En cas de demande particulière de spécification, nous consulter.
Traitement thermique
Trempe:
- préchauffage à 750 °C,
- chauffage à 1010 °C,
- trempe à l’huile chaude, ou en bains de sels, ou sous pression de gaz.
Revenu:
- deux revenus successifs,
- premier revenu à 550 °C,
- deuxième revenu selon dureté recherchée,
- Pour obtenir la dureté maximum, réaliser deux revenus à 550 °C

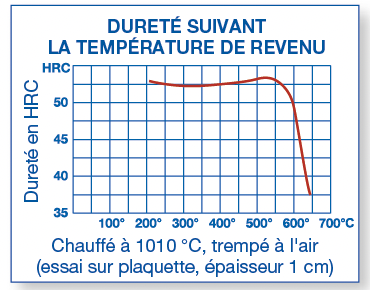

Courbe de revenu
Echantillons traités sur éprouvettes d’épaisseur 25 mm.
Aptitude au soudage
Apte au soudage TIG et laser.
Baguette WRLA4 dia. 1,6. Code Lugand : 43 05 005.
Baguette WRLA8 dia. 1,6. Code Lugand : 43 05 130.
Sections disponibles en mm
| 21 | 26 | 31 | 36 | 41 | 46 | 51 | 56 | 61 | 66 | 71 | 76 | 81 | 91 | 101 |
111 | 121 | 131 | 141 | 151 | 162 | 182 | 202 | ||||||||
| Épaiss. | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | 160 |
170 | 180 | 210 | 250 | 280 | 310 | 350 | 410 | 450 | 510 | 550 | 610 | ||||
