LA2316-Acier inoxydable prétraité 290-330 HB prêt à l'emploi LA2316-5050
EN X38CrMo16+QT (Ancienne AFNOR Z35CD17+QT) W.Nr 1.2316 – AISI 420 Version traitée non resulfurée
Applications industrielles
Moules matières plastiques.
Filières d’extrusion des matières plastiques.
Outils de coupe.
Lames de coutellerie.
Composition chimique en % suivant norme ISO 4957
| C | Mn | Si | Cr | Mo | Ni | S | P | Fe | |
| Mini | 0,33 | - | - | 15,50 | 0,80 | - | - | - | Base |
| Maxi | 0,45 | 1,50 | 1,00 | 17,50 | 1,30 | 1,00 | 0,008 | 0,020 | Base |
Propriétés physiques à 20 °C
Densité : 7,85
Module d'élasticité E : 210 000 N/mm²
Coefficient de poisson V : 0,3
Coefficient moyen de dilatation en m/m* °C
entre 20 °C et 100 °C : 10,7 x 10-6
entre 20 °C et 200 °C : 11,1 x 10-6
entre 20 °C et 400 °C : 11,7 x 10-6
Conductivité thermique à 20 °C en W (m*k) : 24,3
Magnétique
Points de transformation
Ac1 : 825 °C, Ac3 : 935 °C.
Forgeage
1100 °C - 900 °C suivi d’un refroidissement lent et piloté.
Recuit
750 °C suivi d’un refroidissement très lent.
Etat de livraison
Acier livré à l’état traité prêt à l’emploi :
- Trempé revenu pour une dureté de 290-330 HB (30-33HRC).
Contrôle US suivant EN 10160- E3 S3// SEP 1921- E/e.
Aptitudes d’emploi
Selon traitement thermique réalisé et caractéristiques mécaniques recherchées :
- Acier d’outillage inoxydable martensitique utilisé dans les métiers du moule métallique pour transformation des matières plastiques
- Bonne tenue à l’usure.
- Bonne tenue à la corrosion.
Aptitude au polissage
Apte au polissage type ‘brillant 6 microns’.
Se référer au tableau des correspondances des notes techniques en fin du catalogue.
Aptitude au grainage
La nuance LA2316 est apte au grainage chimique et au grainage laser.
Cette opération doit être précédée d’un test sur éprouvette ; en cas de demande particulière de spécification, nous consulter.
Traitement thermique
Trempe :
- préchauffage à 750 °C,
- chauffage à 1040 °C,
- trempe à l’huile chaude, ou en bains de sels, ou sous pression de gaz.
Revenu : - A partir de 120 °C selon les duretés recherchées.

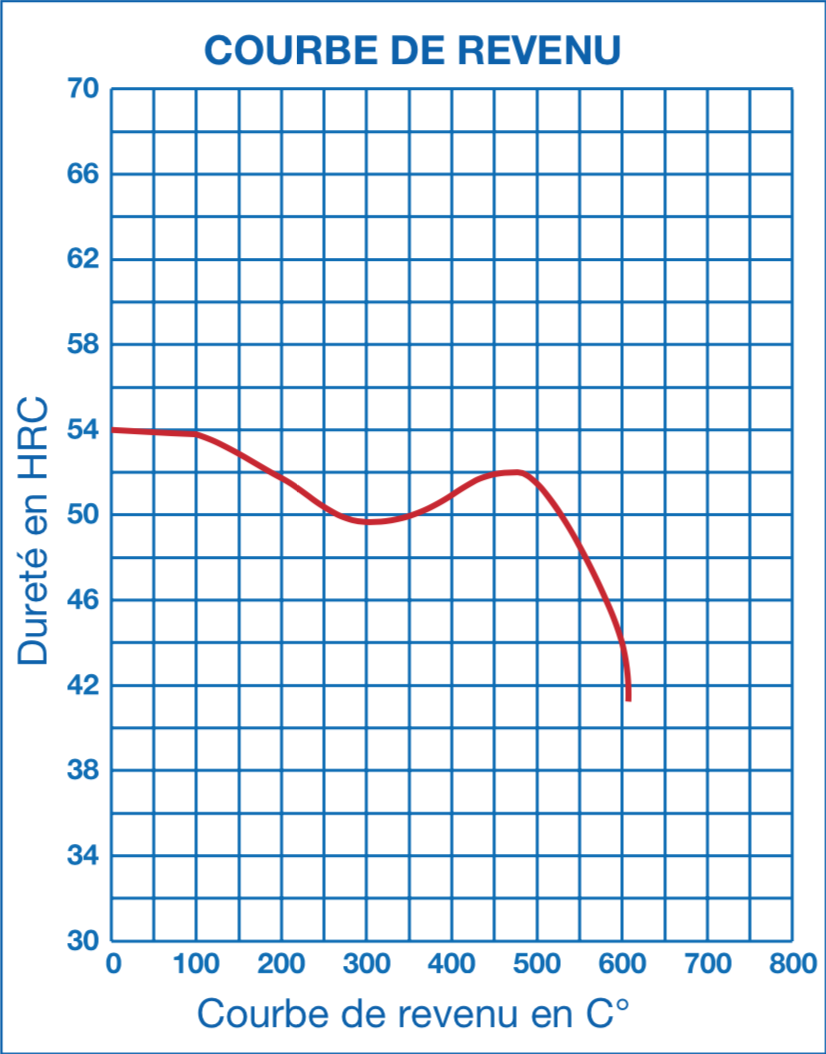

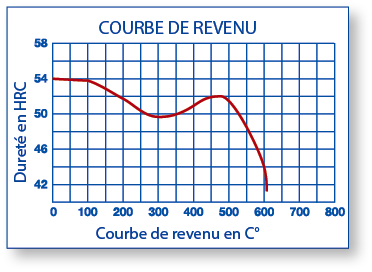

Courbe de revenu
Echantillons traités sur éprouvettes d’épaisseur 25 mm.
Aptitude au soudage
Apte au soudage TIG et laser.
Baguette WRLA7 Ø 1,6. Code Lugand : 43 05 125.

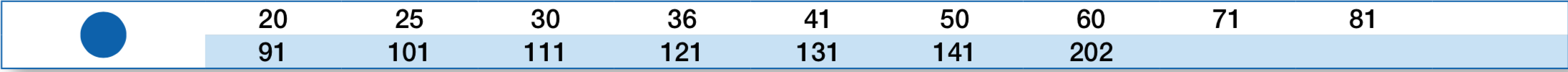

Sections disponibles en mm
 | 20 | 25 | 30 | 36 | 41 | 50 | 60 | 71 | 81 |
| 91 | 101 | 111 | 121 | 131 | 141 | 202 |
Sections disponibles des tôles en mm (largeur maxi : 2000 mm)
 | 20 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 90 | 100 |
| 110 | 120 | 130 | 140 | 150 |
