2067 Acier de construction genre “STUB” LA2067
100C6 h7 Genre Stub - 102Cr6 - (Ancienne AFNOR 100C6) - W.Nr 1.2067
Applications industrielles
Pièces d’usure ; roulements ; goupilles ; poinçons ; axes ; colonnes de guidage ; limes ; forets; alésoirs.
Composition chimique en % suivant norme ISO 4957
| C | Mn | Si | Cr | S | P | Fe | |
| Mini | 0,95 | 0,25 | 0,15 | 1,35 | - | - | Base |
| Maxi | 1,10 | 0,45 | 0,35 | 1,65 | 0,015 | 0,025 | Base |
Propriétés physiques à 20 °C
Densité : 7,85
Module d'élasticité E : 210 000 N/mm²
Coefficient de poisson V : 0,3
Coefficient moyen de dilatation en m/m* °C
entre 20 °C et 100 °C : 11,4 x 10-6
Conductivité thermique à 20 °C en W (m*k) : 33
Magnétique
Points de transformation
Ac1 : 745 °C, Ac3 : 770 °C.
Forgeage
1100 °C - 900 °C suivi d’un refroidissement lent et piloté.
Recuit
750 °C. Refroidissement lent.
Etat de livraison
Dureté de livraison ≤ 240 HB.
Aptitudes d’emploi
Selon traitement thermique réalisé et caractéristiques mécaniques recherchées : Acier à haute teneur en carbone pour travail à chaud et à froid.
Traitement thermique
Trempe :
- préchauffage à 690 °C,
- chauffage à 850 °C,
- trempe agitée à l’eau ou à l’huile chaude,
ou en bains de sels.
Revenu :
A partir de 130 °C selon les caractéristiques mécaniques et duretés recherchées.

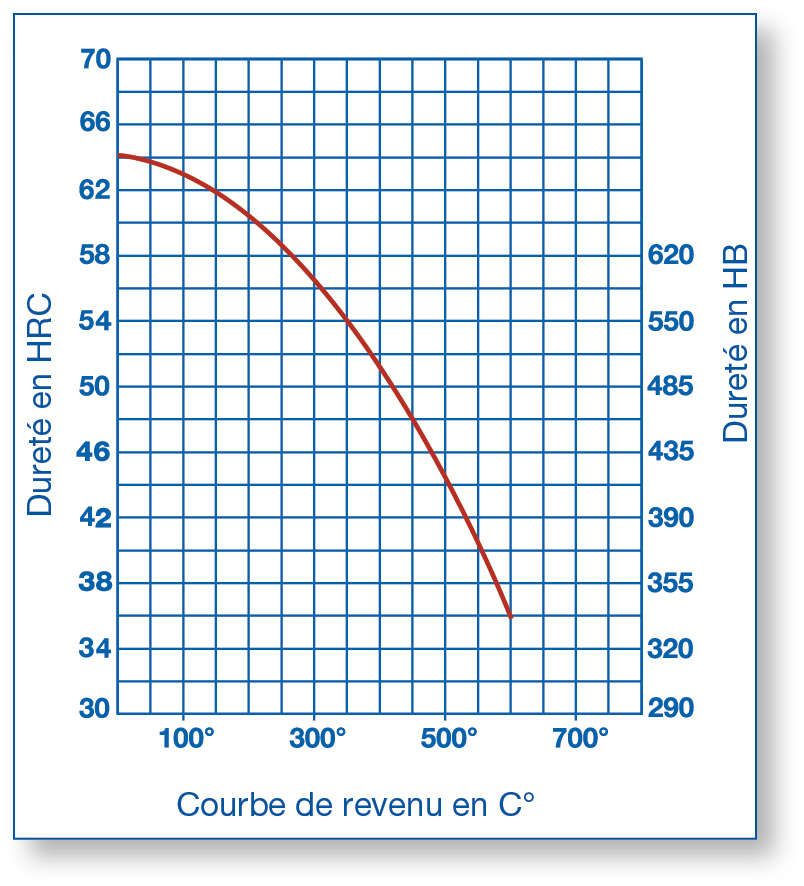

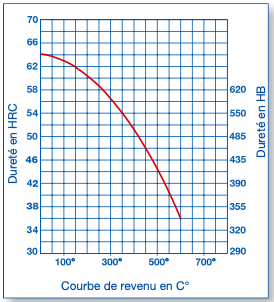

Courbe de revenu
Echantillons traités sur éprouvettes d’épaisseur 25 mm.
Aptitude au soudage
Fortement déconseillé.
Diamètres : Tableau de conversion des pouces en mm
| Pouce | 1/8 | 5/32 | 11/64 | 3/16 | 1/4 | 5/16 | 3/8 | 7/16 | 1/2 | 9/16 | 5/8 |
| mm | 3,17 | 3,96 | 4,35 | 4,76 | 6,35 | 7,93 | 9,52 | 11,11 | 12,7 | 14,28 | 15,87 |
| Pouce | 3/4 | 7/8 | 15/16 | 1 | 1.1/8 | 1.3/16 | 1.1/4 | 1.3/8 | 1.7/16 | 1.1/2 | |
| mm | 19,05 | 22,22 | 23,81 | 25,4 | 28,57 | 30,16 | 31,75 | 34,92 | 36,51 | 38,10 |
