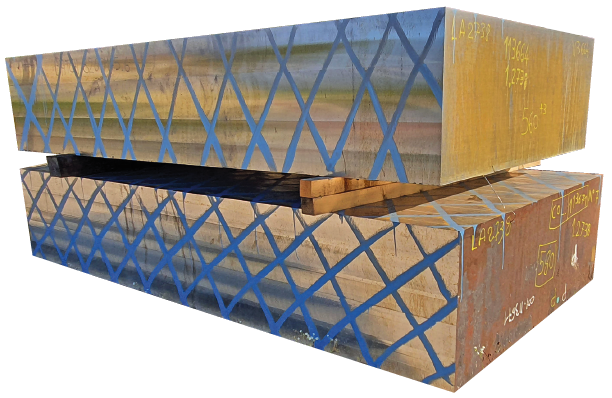

LA 2738 - Acier retraité 280 - 320 HB prêt à l'emploi 50 19
EN 40CrMnNiMo 8-6-4+QT (Ancienne AFNOR 40CMND8.6.4+QT) W.Nr 1.2738 – AISI P20 +Ni
Applications industrielles

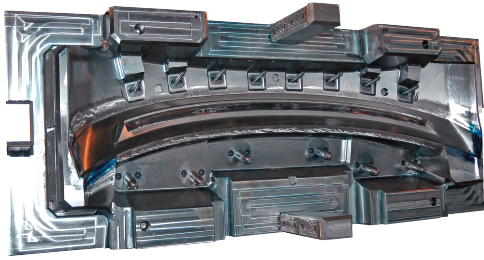

Matrices et éléments de moules métalliques. Pièces de mécanique en genéral.
Lors de toute commande portant sur des blocs d’aciers bruts ou usinés, la clientèle, devra en sa qualité de professionnel, utilisateur ou non, contrôler la dureté, avant tous travaux de transformation, notamment d’usinage, y compris dans l’hypothèse où la dureté n’est pas un élément substantiel du cahier des charges.
Composition chimique en %
C | Mn | Si | Cr | Ni | Mo | S | P | Fe | |
Mini | 0,35 | 1,3 | 0,2 | 1,8 | 0,9 | 0,15 | - | - | Base |
Maxi | 0,45 | 1,6 | 0,4 | 2,1 | 1,2 | 0,25 | 0,015 | 0,02 | Base |
Propriétés physiques à 20 °C
Densité 7,85
Module d'élasticité E 210 000N/mm2
Coefficient de poisson V 0,3
Coefficient moyen de dilatation en m/m* °C
entre 20 °C et 100 °C 11,1 x 10-6
entre 20 °C et 200 °C 12,9 x 10-6
Conductivité thermique à 20 °C en W (m*k). : 32
Magnétique
Points de transformation
Ac1 : 705 °C, Ac3 : 795 °C.
Forgeage
1100 °C - 900 °C suivi d’un refroidissement lent et piloté.
Recuit
750 °C.
Etat de livraison
Acier livré à l’état traité prêt à l’emploi :
- Trempé revenu et stabilisé pour une dureté de 280-330 HB.
Valeurs types des caractéristiques mécaniques à l’état de livraison :
- Résistance mécanique Rm : 1000 - 850 MPa.
- Limite élastique Rp 0,2 : 850-700 MPa .
- Allongement 5d : 17 %.
Contrôle US suivant EN 10228-3 Classe 3.
Aptitudes d’emploi
Acier d’outillage faiblement allié utilisé dans les métiers du moule métallique pour transformation des matières plastiques non abrasives.
Tenue à la corrosion faible.
Aptitude au polissage
Apte au polissage type ‘brillant 6 microns’. Se référer au tableau des correspondances des notes techniques en fin du catalogue.
Aptitude au grainage
La nuance LA2738 est apte au grainage.
Cette opération doit être précédée d’un test sur éprouvette. En cas de demande particulière de spécification, nous consulter.
Traitement thermique
Acier livré prêt à l’emploi ; nous consulter en cas de nécessité.
Aptitude au soudage
Baguette WRLA3 Ø 1,6. Code Lugand : 43 05 110
Sections disponibles en mm
| 180 | 200 | 230 | 250 | 260 | 280 | 300 | 330 | 360 | 380 | 410 | 430 | 460 |
510 | 540 | 610 | 660 | 710 | 810 | ||||||||
| 425 | 435 | 460 | 480 | 510 | 530 | 560 | 580 | 610 | 635 | 660 | 680 | 710 |
750 | 780 | 810 |
