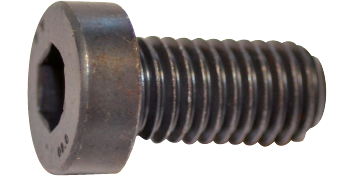

Vis CHC tête basse cylindrique brut LA7984
Charge d'épreuve :
d < 16mm = 58 daN/mm2 de section
d > 16mm = 60 daN/mm2 de section
Limite élastique mini :
d < 16mm = 64 daN/mm2 de section
d > 16mm = 66 daN/mm2 de section
Charge mini de rupture :
d < 16mm = 80 daN/mm2 de section
d > 16mm = 83 daN/mm2 de section
Propriétés
Interchangeable avec :
E1226, Z32, SN3540, 526.
DIN 7984 - Classe 8.8.
Dureté HRc mini : 22 - maxi : 32.

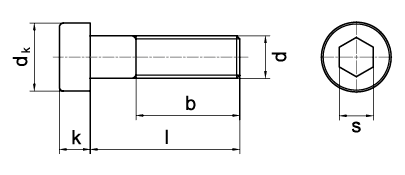

| d | Paso | dk | s | kmaxi |
| M3 | 0,5 | 5,5 | 2 | 2 |
| M4 | 0,7 | 7 | 2,5 | 2,8 |
| M5 | 0,8 | 8,5 | 3 | 3,5 |
| M6 | 1 | 10 | 4 | 4 |
| M8 | 1,25 | 13 | 5 | 5 |
| M10 | 1,5 | 16 | 7 | 6 |
| M12 | 1,75 | 18 | 8 | 7 |
| M16 | 2 | 24 | 12 | 9 |
| d | l | Code Lugand | Libellé | Prix HT | bmaxi |
| M 3 | 8 | 40 05 020 | VIS CHC TETE BASSE 8.8 LA7984 3X8 | 0,62 € | 8 |
| 10 | 40 05 023 | VIS CHC TETE BASSE 8.8 LA7984 3X10 | 0,13 € | 10 | |
| 12 | 40 05 025 | VIS CHC TETE BASSE 8.8 LA7984 3X12 | 0,15 € | 12 | |
| 16 | 40 05 029 | VIS CHC TETE BASSE 8.8 LA7984 3X16 | 0,14 € | 12 | |
| 20 | 40 05 032 | VIS CHC TETE BASSE 8.8 LA7984 3X20 | 0,15 € | 12 | |
| 30 | 40 05 038 | VIS CHC TETE BASSE 8.8 LA7984 3X30 | 0,20 € | 12 | |
| M 4 | 8 | 40 05 050 | VIS CHC TETE BASSE 8.8 LA7984 4X8 | 0,39 € | 8 |
| 10 | 40 05 053 | VIS CHC TETE BASSE 8.8 LA7984 4X10 | 0,13 € | 10 | |
| 12 | 40 05 056 | VIS CHC TETE BASSE 8.8 LA7984 4X12 | 0,19 € | 12 | |
| 16 | 40 05 059 | VIS CHC TETE BASSE 8.8 LA7984 4X16 | 0,08 € | 16 | |
| 20 | 40 05 062 | VIS CHC TETE BASSE 8.8 LA7984 4X20 | 0,11 € | 14 | |
| 25 | 40 05 065 | VIS CHC TETE BASSE 8.8 LA7984 4X25 | 0,14 € | 14 | |
| 30 | 40 05 068 | VIS CHC TETE BASSE 8.8 LA7984 4X30 | 0,16 € | 14 | |
| 35 | 40 05 069 | VIS CHC TETE BASSE 8.8 LA7984 4X35 | 0,32 € | 14 | |
| M 5 | 8 | 40 05 080 | VIS CHC TETE BASSE 8.8 LA7984 5X8 | 0,20 € | 8 |
| M 3 | 10 | 40 05 083 | VIS CHC TETE BASSE 8.8 LA7984 5X10 | 0,14 € | 10 |
| 12 | 40 05 086 | VIS CHC TETE BASSE 8.8 LA7984 5X12 | 0,16 € | 12 | |
| 16 | 40 05 089 | VIS CHC TETE BASSE 8.8 LA7984 5X16 | 0,19 € | 16 | |
| 20 | 40 05 092 | VIS CHC TETE BASSE 8.8 LA7984 5X20 | 0,11 € | 16 | |
| 25 | 40 05 095 | VIS CHC TETE BASSE 8.8 LA7984 5X25 | 0,21 € | 16 | |
| 30 | 40 05 098 | VIS CHC TETE BASSE 8.8 LA7984 5X30 | 0,17 € | 16 | |
| 35 | 40 05 101 | VIS CHC TETE BASSE 8.8 LA7984 5X35 | 0,27 € | 16 | |
| 50 | 40 05 110 | VIS CHC TETE BASSE 8.8 LA7984 5X50 | 1,17 € | 16 | |
| M 6 | 8 | 40 05 120 | VIS CHC TETE BASSE 8.8 LA7984 6X8 | 0,07 € | 8 |
| 10 | 40 05 123 | VIS CHC TETE BASSE 8.8 LA7984 6X10 | 0,16 € | 10 | |
| 12 | 40 05 126 | VIS CHC TETE BASSE 8.8 LA7984 6X12 | 0,24 € | 12 | |
| 16 | 40 05 129 | VIS CHC TETE BASSE 8.8 LA7984 6X16 | 0,23 € | 16 | |
| 20 | 40 05 132 | VIS CHC TETE BASSE 8.8 LA7984 6X20 | 0,20 € | 20 | |
| 25 | 40 05 135 | VIS CHC TETE BASSE 8.8 LA7984 6X25 | 0,36 € | 18 | |
| 30 | 40 05 138 | VIS CHC TETE BASSE 8.8 LA7984 6X30 | 0,40 € | 18 | |
| M 6 | 35 | 40 05 141 | VIS CHC TETE BASSE 8.8 LA7984 6X35 | 0,19 € | 18 |
| 40 | 40 05 144 | VIS CHC TETE BASSE 8.8 LA7984 6X40 | 0,29 € | 18 | |
| 50 | 40 05 150 | VIS CHC TETE BASSE 8.8 LA7984 6X50 | 0,32 € | 18 | |
| M 8 | 12 | 40 05 170 | VIS CHC TETE BASSE 8.8 LA7984 8X12 | 0,37 € | 12 |
| 16 | 40 05 173 | VIS CHC TETE BASSE 8.8 LA7984 8X16 | 0,51 € | 16 | |
| 20 | 40 05 176 | VIS CHC TETE BASSE 8.8 LA7984 8X20 | 0,45 € | ||
| 25 | 40 05 179 | VIS CHC TETE BASSE 8.8 LA7984 8X25 | 0,42 € | 22 | |
| 30 | 40 05 182 | VIS CHC TETE BASSE 8.8 LA7984 8X30 | 0,26 € | 22 | |
| 35 | 40 05 185 | VIS CHC TETE BASSE 8.8 LA7984 8X35 | 0,26 € | 22 | |
| 40 | 40 05 188 | VIS CHC TETE BASSE 8.8 LA7984 8X40 | 0,32 € | 22 | |
| 45 | 40 05 191 | VIS CHC TETE BASSE 8.8 LA7984 8X45 | 0,36 € | 22 | |
| 50 | 40 05 194 | VIS CHC TETE BASSE 8.8 LA7984 8X50 | 0,26 € | 22 | |
| 60 | 40 05 197 | VIS CHC TETE BASSE 8.8 LA7984 8X60 | 0,47 € | 22 | |
| M 10 | 20 | 40 05 223 | VIS CHC TETE BASSE 8.8 LA7984 10X20 | 0,30 € | 20 |
| 25 | 40 05 226 | VIS CHC TETE BASSE 8.8 LA7984 10X25 | 1,30 € | 25 | |
| M 10 | 30 | 40 05 229 | VIS CHC TETE BASSE 8.8 LA7984 10X30 | 0,32 € | 26 |
| 40 | 40 05 235 | VIS CHC TETE BASSE 8.8 LA7984 10X40 | 0,41 € | 26 | |
| 50 | 40 05 241 | VIS CHC TETE BASSE 8.8 LA7984 10X50 | 1,11 € | 26 | |
| 70 | 40 05 247 | VIS CHC TETE BASSE 8.8 LA7984 10X70 | 0,93 € | 26 | |
| M 12 | 20 | 40 05 270 | VIS CHC TETE BASSE 8.8 LA7984 12X20 | 0,38 € | 20 |
| 25 | 40 05 273 | VIS CHC TETE BASSE 8.8 LA7984 12X25 | 0,44 € | 25 | |
| 30 | 40 05 276 | VIS CHC TETE BASSE 8.8 LA7984 12X30 | 0,65 € | 30 | |
| 35 | 40 05 279 | VIS CHC TETE BASSE 8.8 LA7984 12X35 | 0,51 € | 30 | |
| 40 | 40 05 282 | VIS CHC TETE BASSE 8.8 LA7984 12X40 | 0,59 € | 30 | |
| 50 | 40 05 288 | VIS CHC TETE BASSE 8.8 LA7984 12X50 | 0,57 € | 30 | |
| 80 | 40 05 296 | VIS CHC TETE BASSE 8.8 LA7984 12X80 | 3,16 € | 30 | |
| M 16 | 25 | 40 05 320 | VIS CHC TETE BASSE 8.8 LA7984 16X25 | 2,19 € | 38 |
| 35 | 40 05 326 | VIS CHC TETE BASSE 8.8 LA7984 16X35 | 2,15 € | 38 | |
| 40 | 40 05 329 | VIS CHC TETE BASSE 8.8 LA7984 16X40 | 2,76 € | 38 | |
| 60 | 40 05 338 | VIS CHC TETE BASSE 8.8 LA7984 16X60 | 3,64 € | 38 |
