Rondelles plates série GROWER - Norme NF 25515 LA7980





Propriétés
Interchangeable avec : E1585

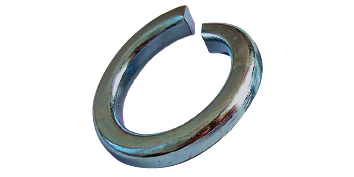

Rondelles courantes “W”.
Rondelles ressort avec becs de section carrée. Fabrication par “Etirage”. En fil d’acier ressort courant. Dureté : entre 44 et 50 HRC. Acier zingué blanc.

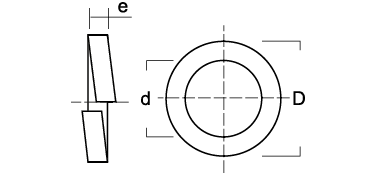

DIN 7980
3 | 3,1 x 5,6 x 1 | 40 09 290 |
4 | 4,1 x 7 x 1,2 | 40 09 292 |
5 | 5,1 x 8,8 x 1,6 | 40 09 294 |
6 | 6,1 x 9,9 x 1,6 | 40 09 296 |
7 | 7,5 x 11,4 x 2 | 40 09 298 |
8 | 8,1 x 12,7 x 2 | 40 09 300 |
10 | 10,2 x 16 x 2,5 | 40 09 302 |
12 | 12,2 x 18 x 2,5 | 40 09 304 |
14 | 14,2 x 21,1 x 3 | 40 09 306 |
16 | 16,2 x 24,4 x 3,5 | 40 09 308 |
18 | 18,2 x 26,4 x 3,5 | 40 09 310 |
20 | 20,2 x 30,6 x 4,5 | 40 09 312 |
22 | 22,5 x 32,9 x 4,5 | 40 09 314 |
24 | 24,5 x 35,9 x 5 | 40 09 316 |
27 | 27,5 x 38,9 x 5 | 40 09 318 |
30 | 30,5 x 44,1 x 6 | 40 09 320 |
36 | 31 x 45 x 7 | 40 09 324 |
36 | 36,5 x 52,2 x 7 | 40 09 322 |
42 | 31 x 45 x 7 | 40 09 326 |
48 | 31 x 45 x 7 | 40 09 328 |

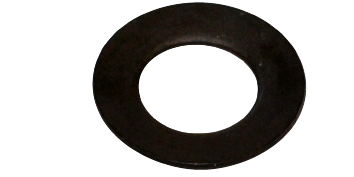

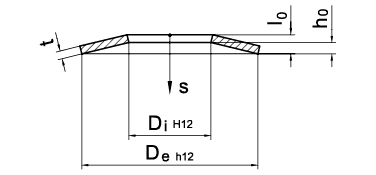

8 | 3,2 | 0,3 | 40 09 500 | 0,25 | 0,55 | 0,06 | 46 | 0,13 | 79 | 0,25 | 125 | |
0,4 | 40 09 504 | 0,2 | 0,6 | 0,05 | 69 | 0,1 | 130 | 0,2 | 238 | |||
4,2 | 0,3 | 40 09 508 | 0,25 | 0,55 | B | 0,06 | 52 | 0,13 | 89 | 0,25 | 142 | |
0,4 | 40 09 512 | 0,2 | 0,6 | A | 0,05 | 78 | 0,1 | 147 | 0,2 | 269 | ||
10 | 3,2 | 0,3 | 40 09 516 | 0,35 | 0,65 | 0,09 | 51 | 0,17 | 82 | 0,26 | 98 | |
0,4 | 40 09 520 | 0,3 | 0,7 | 0,08 | 75 | 0,15 | 133 | 0,22 | 179 | |||
0,5 | 40 09 524 | 0,25 | 0,75 | 0,06 | 104 | 0,13 | 195 | 0,25 | 357 | |||
4,2 | 0,4 | 40 09 528 | 0,3 | 0,7 | 0,08 | 79 | 0,15 | 140 | 0,3 | 232 | ||
0,5 | 40 09 532 | 0,25 | 0,75 | 0,06 | 110 | 0,13 | 206 | 0,25 | 377 | |||
5,2 | 0,4 | 40 09 536 | 0,3 | 0,7 | B | 0,08 | 88 | 0,15 | 155 | 0,3 | 256 | |
0,5 | 40 09 540 | 0,25 | 0,75 | A | 0,06 | 121 | 0,13 | 228 | 0,25 | 417 | ||
12 | 4,2 | 0,4 | 40 09 544 | 0,4 | 0,8 | 0,1 | 85 | 0,2 | 141 | 0,4 | 206 | |
0,5 | 40 09 548 | 0,35 | 0,85 | 0,09 | 116 | 0,17 | 208 | 0,35 | 351 | |||
0,6 | 40 09 552 | 0,4 | 1 | 0,1 | 224 | 0,2 | 405 | 0,4 | 694 | |||
5,2 | 0,6 | 40 09 560 | 0,35 | 0,95 | 0,09 | 196 | 0,17 | 361 | 0,35 | 640 | ||
6,2 | 0,5 | 40 09 564 | 0,35 | 0,85 | 0,09 | 133 | 0,17 | 239 | 0,35 | 404 | ||
0,6 | 40 09 568 | 0,35 | 0,95 | 0,09 | 214 | 0,17 | 394 | 0,35 | 698 | |||
12,5 | 6,2 | 0,35 | 40 09 572 | 0,45 | 0,8 | C | 0,11 | 84 | 0,23 | 130 | 0,45 | 160 |
0,5 | 40 09 576 | 0,35 | 0,85 | B | 0,09 | 120 | 0,17 | 215 | 0,35 | 363 | ||
0,7 | 40 09 580 | 0,3 | 1 | A | 0,08 | 239 | 0,15 | 457 | 0,3 | 854 | ||
14 | 7,2 | 0,5 | 40 09 584 | 0,4 | 0,9 | B | 0,1 | 120 | 0,2 | 210 | 0,4 | 338 |
0,8 | 40 09 588 | 0,3 | 1,1 | A | 0,08 | 284 | 0,15 | 547 | 0,3 | 1.039 | ||
15 | 5,2 | 0,4 | 40 09 592 | 0,55 | 0,95 | 0,14 | 101 | 0,28 | 154 | 0,55 | 181 | |
0,5 | 40 09 596 | 0,5 | 1 | 0,13 | 133 | 0,25 | 221 | 0,5 | 321 | |||
0,6 | 40 09 600 | 0,45 | 1,05 | 0,11 | 171 | 0,23 | 302 | 0,45 | 499 | |||
0,7 | 40 09 604 | 0,4 | 1,1 | 0,1 | 214 | 0,2 | 395 | 0,4 | 704 | |||
6,2 | 0,5 | 40 09 608 | 0,5 | 1 | 0,13 | 138 | 0,25 | 229 | 0,5 | 334 | ||
0,6 | 40 09 612 | 0,45 | 1,05 | 0,11 | 178 | 0,23 | 314 | 0,45 | 519 | |||
0,7 | 40 09 616 | 0,4 | 1,1 | 0,1 | 222 | 0,2 | 411 | 0,4 | 732 | |||
8,2 | 0,7 | 40 09 620 | 0,4 | 1,1 | 0,1 | 256 | 0,2 | 474 | 0,4 | 844 | ||
0,8 | 40 09 624 | 0,4 | 1,2 | 0,1 | 367 | 0,2 | 689 | 0,4 | 1.260 | |||
16 | 8,2 | 0,6 | 40 09 628 | 0,45 | 1,05 | B | 0,11 | 172 | 0,23 | 304 | 0,45 | 502 |
0,9 | 40 09 632 | 0,35 | 1,25 | A | 0,09 | 362 | 0,17 | 697 | 0,35 | 1.319 | ||
18 | 6,2 | 0,6 | 40 09 644 | 0,6 | 1,2 | 0,15 | 191 | 0,3 | 317 | 0,6 | 461 | |
0,7 | 40 09 648 | 0,55 | 1,25 | 0,14 | 236 | 0,28 | 414 | 0,55 | 672 | |||
0,8 | 40 09 652 | 0,5 | 1,3 | 0,13 | 286 | 0,25 | 522 | 0,5 | 911 | |||
8,2 | 0,8 | 40 09 660 | 0,5 | 1,3 | 0,13 | 309 | 0,25 | 564 | 0,5 | 983 | ||
1 | 40 09 664 | 0,4 | 1,4 | 0,1 | 424 | 0,2 | 814 | 0,4 | 1.536 | |||
9,2 | 0,7 | 40 09 668 | 0,5 | 1,2 | B | 0,13 | 233 | 0,25 | 416 | 0,5 | 699 | |
1 | 40 09 672 | 0,4 | 1,4 | A | 0,1 | 450 | 0,2 | 864 | 0,4 | 1.631 | ||
20 | 8,2 | 0,6 | 40 09 676 | 0,7 | 1,3 | 0,17 | 214 | 0,35 | 342 | 0,7 | 453 | |
0,7 | 40 09 680 | 0,65 | 1,35 | 0,16 | 261 | 0,33 | 442 | 0,65 | 668 | |||
0,8 | 40 09 684 | 0,6 | 1,4 | 0,15 | 315 | 0,3 | 557 | 0,6 | 920 | |||
0,9 | 40 09 688 | 0,55 | 1,45 | 0,14 | 374 | 0,28 | 684 | 0,55 | 1.201 | |||
1 | 40 09 692 | 0,55 | 1,55 | 0,14 | 494 | 0,28 | 917 | 0,55 | 1.647 | |||
10,2 | 0,5 | 40 09 696 | 0,65 | 1,15 | C | 0,16 | 141 | 0,33 | 219 | 0,65 | 268 | |
0,8 | 40 09 700 | 0,55 | 1,35 | B | 0,14 | 304 | 0,28 | 547 | 0,55 | 929 | ||
0,9 | 40 09 704 | 0,55 | 1,45 | 0,14 | 412 | 0,28 | 754 | 0,55 | 1.322 | |||
1,1 | 40 09 712 | 0,45 | 1,55 | A | 0,11 | 548 | 0,23 | 1.049 | 0,45 | 1.975 | ||
22,5 | 11,2 | 0,8 | 40 09 716 | 0,65 | 1,45 | B | 0,16 | 306 | 0,33 | 533 | 0,65 | 855 |
1,25 | 40 09 720 | 0,5 | 1,75 | A | 0,13 | 693 | 0,25 | 1.329 | 0,5 | 2.508 | ||
23 | 8,2 | 0,7 | 40 09 724 | 0,8 | 1,5 | 0,2 | 279 | 0,4 | 448 | 0,8 | 602 | |
0,8 | 40 09 728 | 0,75 | 1,55 | 0,19 | 332 | 0,38 | 560 | 0,75 | 842 | |||
0,9 | 40 09 732 | 0,7 | 1,6 | 0,17 | 391 | 0,35 | 686 | 0,7 | 1.119 | |||
23 | 10,2 | 0,9 | 40 09 736 | 0,75 | 1,65 | 0,19 | 463 | 0,38 | 802 | 0,75 | 1.272 | |
1 | 40 09 740 | 0,7 | 1,7 | 0,17 | 538 | 0,35 | 964 | 0,7 | 1.628 | |||
12,2 | 1 | 40 09 744 | 0,6 | 1,6 | 0,15 | 475 | 0,3 | 872 | 0,6 | 1.540 | ||
1,25 | 40 09 748 | 0,6 | 1,85 | 0,15 | 863 | 0,3 | 1.629 | 0,6 | 2.999 | |||
1,5 | 40 09 752 | 0,5 | 2 | 0,13 | 1.158 | 0,25 | 2.249 | 0,5 | 4.318 | |||
25 | 12,2 | 0,9 | 40 09 756 | 0,7 | 1,6 | B | 0,17 | 367 | 0,35 | 644 | 0,7 | 1.050 |
12,2 | 1,5 | 40 09 760 | 0,55 | 2,05 | A | 0,14 | 1.039 | 0,28 | 2.006 | 0,55 | 3.819 | |
28 | 10,2 | 0,8 | 40 09 764 | 0,95 | 1,75 | 0,24 | 348 | 0,48 | 552 | 0,95 | 722 | |
1 | 40 09 768 | 0,9 | 1,9 | 0,23 | 512 | 0,45 | 871 | 0,9 | 1.337 | |||
1,25 | 40 09 772 | 0,8 | 2,05 | 0,2 | 736 | 0,4 | 1.339 | 0,8 | 2.321 | |||
12,2 | 1 | 40 09 776 | 0,95 | 1,95 | 0,24 | 590 | 0,48 | 991 | 0,95 | 1.481 | ||
1,25 | 40 09 780 | 0,85 | 2,1 | 0,21 | 843 | 0,42 | 1.519 | 0,85 | 2.588 | |||
1,5 | 40 09 784 | 0,75 | 2,25 | 0,19 | 1.148 | 0,38 | 2.158 | 0,75 | 3.946 | |||
14,2 | 1 | 40 09 788 | 0,8 | 1,8 | B | 0,2 | 476 | 0,4 | 832 | 0,8 | 1.341 | |
1,25 | 40 09 792 | 0,85 | 2,1 | 0,21 | 907 | 0,42 | 1.633 | 0,85 | 2.783 | |||
1,5 | 40 09 796 | 0,65 | 2,15 | A | 0,16 | 1.033 | 0,33 | 1.968 | 0,65 | 3.678 | ||
31,5 | 16,3 | 1,25 | 40 09 800 | 0,9 | 2,15 | B | 0,23 | 790 | 0,45 | 1.408 | 0,9 | 2.358 |
1,75 | 40 09 804 | 0,7 | 2,45 | A | 0,17 | 1.390 | 0,35 | 2.667 | 0,7 | 5.033 | ||
2 | 40 09 808 | 0,75 | 2,75 | 0,19 | 2.198 | 0,38 | 4.237 | 0,75 | 8.049 | |||
34 | 12,3 | 1 | 40 09 812 | 1,25 | 2,25 | 0,31 | 636 | 0,63 | 996 | 1,25 | 1.256 | |
1,25 | 40 09 816 | 1,1 | 2,35 | 0,27 | 814 | 0,55 | 1.392 | 1,1 | 2.158 | |||
1,5 | 40 09 820 | 1 | 2,5 | 0,25 | 1.095 | 0,5 | 1.978 | 1 | 3.390 | |||
14,3 | 1,25 | 40 09 824 | 1,15 | 2,4 | 0,29 | 910 | 0,58 | 1.542 | 1,15 | 2.341 | ||
1,5 | 40 09 828 | 1,05 | 2,55 | 0,26 | 1.220 | 0,52 | 2.186 | 1,05 | 3.693 | |||
16,3 | 2 | 40 09 836 | 0,85 | 2,85 | 0,21 | 2.096 | 0,42 | 4.001 | 0,85 | 7.494 | ||
35,5 | 18,3 | 1,25 | 40 09 840 | 1 | 2,25 | B | 0,25 | 731 | 0,5 | 1.276 | 1 | 2.058 |
2 | 40 09 844 | 0,8 | 2,8 | A | 0,2 | 1.863 | 0,4 | 3.574 | 0,8 | 6.743 | ||
40 | 14,3 | 1,25 | 40 09 848 | 1,4 | 2,65 | 0,35 | 904 | 0,7 | 1.458 | 1,05 | 1.779 | |
1,5 | 40 09 852 | 1,25 | 2,75 | 0,31 | 1.114 | 0,63 | 1.928 | 1,25 | 3.060 | |||
1,75 | 40 09 856 | 1,3 | 3,05 | 0,32 | 1.720 | 0,65 | 3.050 | 1,3 | 5.060 | |||
2 | 40 09 860 | 1,05 | 3,05 | 0,26 | 1.799 | 0,52 | 3.361 | 1,05 | 6.092 | |||
16,3 | 1,5 | 40 09 864 | 1,3 | 2,8 | 0,32 | 1.224 | 0,65 | 2.101 | 1,3 | 3.279 | ||
2 | 40 09 868 | 1,1 | 3,1 | 0,27 | 1.971 | 0,55 | 3.661 | 1,1 | 6.577 | |||
18,3 | 2 | 40 09 872 | 1,15 | 3,15 | 0,29 | 2.180 | 0,58 | 4.028 | 1,15 | 7.167 | ||
20,4 | 1 | 40 09 876 | 1,3 | 2,3 | C | 0,32 | 565 | 0,65 | 875 | 1,3 | 1.072 | |
1,5 | 40 09 880 | 1,15 | 2,65 | B | 0,29 | 1.108 | 0,58 | 1.952 | 1,15 | 3.200 | ||
2 | 40 09 884 | 1,1 | 3,1 | 0,27 | 2.174 | 0,55 | 4.039 | 1,1 | 7.254 | |||
2,25 | 40 09 888 | 0,9 | 3,15 | A | 0,23 | 2.335 | 0,45 | 4.479 | 0,9 | 8.451 | ||
2,5 | 40 09 892 | 0,95 | 3,45 | 0,24 | 3.349 | 0,48 | 6.450 | 0,95 | 12.236 | |||
45 | 22,4 | 1,75 | 40 09 896 | 1,3 | 3,05 | B | 0,32 | 1.523 | 0,65 | 2.699 | 1,3 | 4.473 |
2,5 | 40 09 900 | 1 | 3,5 | A | 0,25 | 2.771 | 0,5 | 5.317 | 1 | 10.031 | ||
50 | 18,4 | 1,5 | 40 09 904 | 1,8 | 3,3 | 0,45 | 1.377 | 0,9 | 2.181 | 1,8 | 2.832 | |
2,5 | 40 09 912 | 1,6 | 4,1 | 0,4 | 3.697 | 0,8 | 6.722 | 1,6 | 11.654 | |||
3 | 40 09 916 | 1,4 | 4,4 | 0,35 | 5.035 | 0,7 | 9.530 | 1,4 | 17.621 | |||
20,4 | 2 | 40 09 920 | 1,5 | 3,5 | 0,38 | 1.965 | 0,75 | 3.476 | 1,5 | 5.742 | ||
2,5 | 40 09 924 | 1,35 | 3,85 | 0,34 | 3.006 | 0,67 | 5.598 | 1,35 | 10.093 | |||
22,4 | 2 | 40 09 928 | 1,6 | 3,6 | 0,4 | 2.246 | 0,8 | 3.922 | 1,6 | 6.326 | ||
2,5 | 40 09 932 | 1,4 | 3,9 | 0,35 | 3.259 | 0,7 | 6.041 | 1,4 | 10.811 | |||
25,4 | 2 | 40 09 936 | 1,4 | 3,4 | B | 0,35 | 1.948 | 0,7 | 3.489 | 1,4 | 5.895 | |
3 | 40 09 944 | 1,1 | 4,1 | A | 0,27 | 4.253 | 0,55 | 8.210 | 1,1 | 15.631 | ||
56 | 28,5 | 2 | 40 09 948 | 1,6 | 3,6 | B | 0,4 | 1.909 | 0,8 | 3.333 | 1,6 | 5.377 |
3 | 40 09 952 | 1,3 | 4,3 | A | 0,32 | 4.140 | 0,65 | 7.891 | 1,3 | 14.744 | ||
60 | 20,5 | 2 | 40 09 956 | 2,1 | 4,1 | 0,52 | 2.315 | 1,05 | 3.797 | 2,1 | 5.373 | |
2,5 | 40 09 960 | 1,8 | 4,3 | 0,45 | 3.014 | 0,9 | 5.372 | 1,8 | 8.995 | |||
3 | 40 09 964 | 1,7 | 4,7 | 0,43 | 4.444 | 0,85 | 8.224 | 1,7 | 14.680 | |||
25,5 | 2,5 | 40 09 968 | 1,9 | 4,4 | 0,48 | 3.440 | 0,95 | 6.070 | 1,9 | 9.979 | ||
3 | 40 09 972 | 1,65 | 4,65 | 0,41 | 4.487 | 0,83 | 8.337 | 1,65 | 14.974 | |||
30,5 | 3 | 40 09 976 | 1,7 | 4,7 | 0,43 | 5.080 | 0,85 | 9.402 | 1,7 | 16.783 | ||
63 | 31 | 3,5 | 40 09 984 | 1,4 | 4,9 | A | 0,35 | 5.396 | 0,7 | 10.353 | 1,4 | 19.535 |
70 | 35,5 | 3 | 40 09 988 | 2,1 | 5,1 | 0,52 | 5.025 | 1,05 | 9.002 | 2,1 | 15.210 | |
4 | 40 09 992 | 1,8 | 5,8 | 0,45 | 8.752 | 0,9 | 16.625 | 1,8 | 30.903 | |||
40,5 | 5 | 40 09 996 | 1,2 | 6,2 | 0,3 | 11.538 | 0,6 | 22.716 | 1,2 | 44.471 |
