LA HR300 - Acier prétraité 280-320 HB prêt à l'emploi 50 12

EN 40CrMnMo8.6 Mod+QT (Ancienne AFNOR 40CMD8 Mod+QT) W.Nr 1.2311 Mod AISI P20 Mod - PT 110 kg/mm²

Livraison ≤ 320 HB
Nit. 650 HV
Polissage

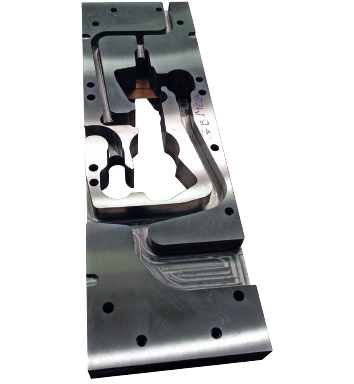

Applications industrielles

Blocs chauds.

Plaques.

Matrices et éléments de moules métalliques.

Pièces de mécanique générale faiblement sollicitées.

Lors de toute commande portant sur des blocs d’aciers bruts ou usinés, la clientèle, devra en sa qualité de professionnel, utilisateur ou non, contrôler la dureté, avant tous travaux de transformation, notamment d’usinage, y compris dans l’hypothèse où la dureté n’est pas un élément substantiel du cahier des charges.

Composition chimique en %

CMnSiCrNiMoSPFe
Mini0,220,800,100,15----Base
Maxi0,291,600,801,401,000,600,0150,020Base

Propriétés physiques à 20 °C

Densité : 7,85

Module d'élasticité E : 210 000 N/mm²

Coefficient de poisson V : 0,3

Coefficient moyen de dilatation en m/m* °C
entre 20 °C et 100 °C
: 10,6 x 10-6
entre 20 °C et 200 °C : 12,6 x 10-6

Conductivité thermique à 20 °C en W (m*k) : 41

Magnétique

Etat de livraison

Acier livré à l’état traité prêt à l’emploi :
- Trempé revenu et stabilisé pour une dureté
de 260-320 HB.

Valeurs types des caractéristiques mécaniques à l’état de livraison :
- Résistance mécanique Rm : 1100-950 MPa.
- Limite élastique Rp 0,2 : 900-750 MPa .
- Allongement 5d : 13 %.

Contrôle US suivant EN 10160 - Classe E3/S3.

Identification : Bleu clair
+ marquage "LA HR300" + N° de coulée.

Points de transformation

Ac1 : 715 °C, Ac3 : 790 °C.

Forgeage

1100 °C - 900 °C suivi d’un refroidissement lent et piloté.

Recuit

750 °C.

Aptitudes d’emploi

Acier d’outillage faiblement allié utilisé dans les métiers de l’outillage et de la mécanique générale et du moule métallique.

Conductivité thermique améliorée.

Excellente aptitude à la fabrication de blocs chauds (plasturgie )

Tenue à la corrosion faible.

Aptitude au grainage

La nuance LA HR300 est apte au grainage.

Cette opération doit être précédée d’un test sur éprouvette. En cas de demande particulière de spécification, nous consulter.

Aptitude au polissage

Apte au polissage type ‘brillant 6 microns’.

Se référer au tableau des correspondances des notes techniques en fin du catalogue.

Aptitude au soudage

Apte au soudage TIG et laser.

Baguette Ø 1,6 mm : Code Lugand : 43 05 001

Traitement thermique

Déconseillé, mais possible.

Nous consulter en cas de nécessité.

Epaisseurs disponibles des tôles en mm (largeur maxi : 2000 mm)

3856
