LA 400+ - Acier prétraité 360-390 HB (MD XTRA SR) prêt à l'emploi 50 21

EN 40CrMnNiMo 8-6-4 Mod+QT (Ancienne AFNOR 40CMND8 Mod+QT) W.Nr 1.2738 Mod HH - PT 140 kg/mm²

Livraison ≤ 388 HB
Nit. 750 HV
Polissage

Applications industrielles

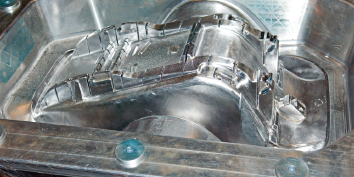

Matrices et éléments de moules métalliques.

Pièces de mécanique générale faiblement sollicitées.

Composition chimique en %

CMnSiCrNiMoSPFe
Mini0,240,800,201,300,550,45--Base
Maxi0,351,300,401,750,750,600,0080,020Base

Propriétés physiques à 20 °C

Densité : 7,85

Module d'élasticité E : 210 000 N/mm²

Coefficient de poisson V : 0,3

Coefficient moyen de dilatation en m/m* °C
entre 20 °C et 100 °C
: 12,3 x 10-6
entre 20 °C et 200 °C : 13,1 x 10-6

Conductivité thermique à 20 °C en W (m*k) : 32

Magnétique

Etat de livraison

Acier livré à l’état traité prêt à l’emploi :
- Trempé revenu et stabilisé pour une dureté
de 360-390 HB.

Valeurs types des caractéristiques mécaniques à l’état de livraison :
- Résistance mécanique Rm : 1340-1190 MPa.
- Limite élastique Rp 0,2 : 1100-990 MPa .
- Allongement 5d : 12 %.

Contrôle US suivant EN 10228-3 Classe 4.

Identification : Croix grises .

Points de transformation

Ac1 : 695 °C, Ac3 : 785 °C.

Forgeage

1100 °C - 900 °C suivi d’un refroidissement lent et piloté.

Recuit

750 °C.

Aptitudes d’emploi

Acier d’outillage faiblement allié utilisé dans les métiers du moule métallique pour transformation des matières plastiques et de la mécanique générale.

Déconseillé pour la fabrication d’outils et matrice de forge.

Tenue à la corrosion faible.

Aptitude au grainage

La nuance LA400+ est apte au grainage.

Cette opération doit être précédée d’un test sur éprouvette. En cas de demande particulière de spécification, nous consulter.

Aptitude au polissage

Apte au polissage type ‘glace 3 microns’.

Se référer au tableau des correspondances des notes techniques en fin du catalogue.

Aptitude au soudage

Apte au soudage TIG et laser.

Baguette Ø 1,6 mm : Code Lugand : 43 05 001.

Traitement thermique

Acier livré prêt à l’emploi ; nous consulter en cas de nécessité.

Epaisseurs disponibles des tôles en mm (largeur maxi : 2000 mm)

150180210250300350405450510
530560610635660680725760

Lors de toute commande portant sur des blocs d’aciers bruts ou usinés, la clientèle, devra en sa qualité de professionnel, utilisateur ou non, contrôler la dureté, avant tous travaux de transformation, notamment d’usinage, y compris dans l’hypothèse où la dureté n’est pas un élément substantiel du cahier des charges.
