Etirés doux S235JR - Acier de construction prêt à l'emploi 51 01

(ancienne appellation E24-2) NF EN 1.0037-DIN St37-2

Applications industrielles

Pièces de mécaniques générales faiblement sollicitées utilisées à température ambiante.

Composition chimique en %

CMnSiSPNCuFe
Mini-------Base
Maxi0,171,500,030,050,050,010,55Base

Propriétés physiques à 20 °C

Densité : 7,85

Module d'élasticité E : 210 000 N/mm²

Coefficient de poisson V : 0,27

Coefficient moyen de dilatation en m/m* °C
entre 20 °C et 100 °C
: 11 x 10-6

Conductivité thermique à 20 °C en W (m*k) : 45

Magnétique

Désignation

Acier de construction au carbone soudable pour usage général à température ambiante.

Cet acier est livré prêt à l’emploi avec une énergie de rupture minimum de 27 joules à température ambiante et une résistance mécanique de 36 kf/mm².

Aptitude au traitement thermique très mauvaise.

Etat de livraison

TOLERANCES
h 10Etiré h11
et rectifié h7
h 11
longueur0,02%+0,02%
avec 10 mm mini
+0,02%
avec 10 mm mini
flèche maxi1 mm/m1 mm/m1 mm/m
forme1/2 tolérance
sur rond
1/2 tolérance
sur rond
1/2 tolérance
sur plat
vrillage4°/m
sectionsdimensionsrugosité
rondrectifié
d ≤ 25 mm
d > 25 mm
Ra ≤ 1,6
Ra ≤ 1,6
Ra ≤ 3,2
carré ou méplatsur plats
e ≤ 25 mm

Ra ≤ 5
Ra ≤ 8

Caractéristiques mécaniques

MatièreSectionToléranceDimensionsCaractéristiques
S235JR
(étiré à froid)


h 9
h 11
h 11
Ø 3 à 8 mm
Sections 3 à 7 mm
10 x 2 à 300 x 20 mm
Rm : 520-370 N/mm²

Aptitude au soudage

Baguette WRLA1 Ø 1,6. Code Lugand : 43 05 100.

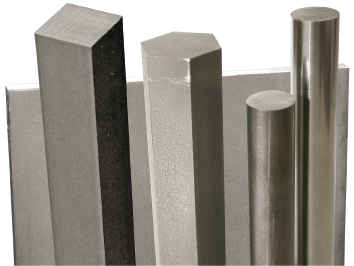

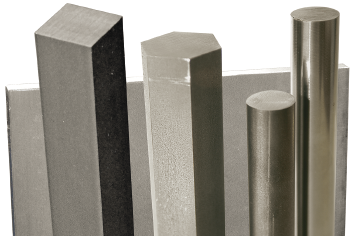

Sections disponibles en mm (longueur standard 3000/3300 mm)

Etirés doux S235JR — Etirés 1/2 dur E335

3456781012141516182022
242530354045506070758090100120
45678101214151618202225
3035404550607080100
10x210x310x410x510x610x812x312x412x512x612x812x1015x215x3
15x415x515x615x815x1015x1220x320x420x520x620x820x1020x1220x15
25x225x325x425x525x625x825x1025x1225x1525x2030x230x330x430x5
30x630x830x1030x1230x1530x2030x2535x335x435x535x635x835x1035x12
35x1535x2035x2535x3040x340x440x540x640x840x1040x1240x1540x2040x25
40x3045x550x350x450x550x650x850x1050x1250x1550x2050x2550x3050x35
50x4060x360x560x660x860x1060x1260x1560x2060x2560x3060x3560x40
70x570x670x870x1070x1270x1570x2070x2580x580x680x880x1080x1280x15
80x2080x2580x3080x4080x50100x5100x6100x8100x10100x12100x15100x20100x25100x30
100x40100x50120x10120 x12120x15120x20120x25120x30120x50140x10140x15140x20140x25150x8
150x10150x15150x20150x25150x30150x35150x40150x50160x10160x15160x20160x30180x10180x15
180x20180x25180x30200x10200x15200x20200x25200x30200x50250x20250x40300x20
SS :1013141719222427
30323642465055
