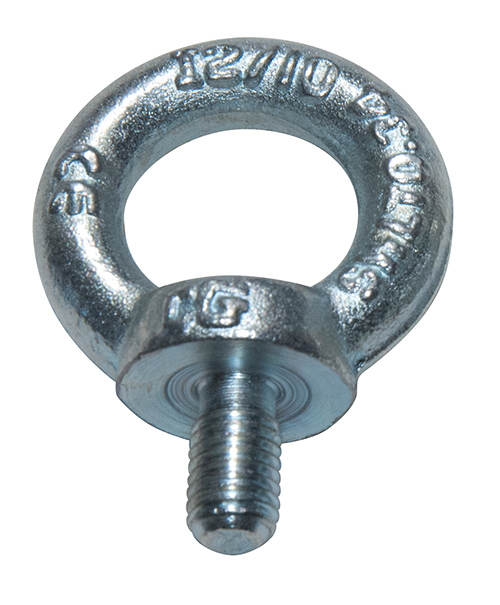

Anneau de levage mâle court LA580
Propriétés
Interchangeable avec :
E1270, Z710, Z4038, 1022.
Matière : Acier C15 E, finition zingué blanc.
DIN 580. CE-CMU. Filetage ISO.
Cœfficient : utilisation 1/5.
Température d'utilisation de -20 à +200 °C.

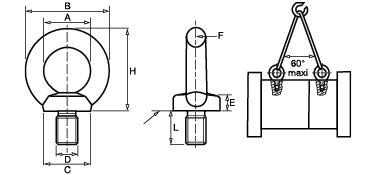

| D | Pas | Levage daN droit | Levage daN maxi 60° | Code Lugand | Libellé | Prix HT | A | B | C | E | F | H | L |
| M6 | 100 | 90 | 60 | 40 06 006 | ANNEAUX DE LEVAGE ZN MALE LA580 M 6X100 | 2,50 € | 20 | 36 | 20 | 6 | 8 | 36 | 13 |
| M8 | 125 | 140 | 100 | 40 06 008 | ANNEAUX DE LEVAGE ZN MALE LA580 M 8X125 | 1,74 € | 20 | 36 | 20 | 6 | 8 | 36 | 13 |
| M10 | 150 | 230 | 170 | 40 06 010 | ANNEAUX DE LEVAGE ZN MALE LA580 M10X150 | 1,70 € | 25 | 45 | 25 | 8 | 10 | 45 | 17 |
| M12 | 175 | 340 | 240 | 40 06 012 | ANNEAUX DE LEVAGE ZN MALE LA580 M12X175 | 3,47 € | 30 | 54 | 30 | 10 | 12 | 53 | 20 |
| M14 | 200 | 500 | 350 | 40 06 014 | ANNEAUX DE LEVAGE ZN MALE LA580 M14X200 | 4,00 € | 30 | 54 | 30 | 10 | 12 | 53 | 20 |
| M16 | 200 | 700 | 500 | 40 06 016 | ANNEAUX DE LEVAGE ZN MALE LA580 M16X200 | 3,92 € | 35 | 63 | 35 | 12 | 14 | 62 | 27 |
| M18 | 250 | 930 | 650 | 40 06 018 | ANNEAUX DE LEVAGE ZN MALE LA580 M18X250 | 7,00 € | 35 | 63 | 35 | 12 | 14 | 62 | 27 |
| M20 | 250 | 1200 | 860 | 40 06 020 | ANNEAUX DE LEVAGE ZN MALE LA580 M20X250 | 4,70 € | 40 | 72 | 40 | 14 | 16 | 71 | 30 |
| M22 | 250 | 1500 | 1050 | 40 06 022 | ANNEAUX DE LEVAGE ZN MALE LA580 M22X250 | 10,40 € | 40 | 72 | 40 | 14 | 16 | 71 | 30 |
| M24 | 300 | 1800 | 1290 | 40 06 024 | ANNEAUX DE LEVAGE ZN MALE LA580 M24X300 | 9,76 € | 50 | 90 | 50 | 18 | 20 | 90 | 36 |
| M27 | 300 | 2500 | 1830 | 40 06 027 | ANNEAUX DE LEVAGE ZN MALE LA580 M27X300 | 26,40 € | 54 | 98 | 62 | 20 | 22 | 99 | 40 |
| M30 | 350 | 3200 | 2300 | 40 06 030 | ANNEAUX DE LEVAGE ZN MALE LA580 M30X350 | 24,19 € | 60 | 108 | 65 | 22 | 24 | 109 | 45 |
| M33 | 350 | 4200 | 3050 | 40 06 033 | ANNEAUX DE LEVAGE ZN MALE LA580 M33X350 | 24,00 € | 60 | 108 | 65 | 22 | 24 | 109 | 45 |
| M36 | 400 | 4600 | 3300 | 40 06 036 | ANNEAUX DE LEVAGE ZN MALE LA580 M36X400 | 32,25 € | 70 | 126 | 75 | 26 | 28 | 128 | 54 |
| M42 | 450 | 6300 | 4500 | 40 06 042 | ANNEAUX DE LEVAGE ZN MALE LA580 M42X450 | 59,08 € | 80 | 144 | 85 | 30 | 32 | 147 | 63 |
| M45 | 450 | 7800 | 5500 | 40 06 045 | ANNEAUX DE LEVAGE ZN MALE LA580 M45X450 | 131,56 € | 90 | 166 | 100 | 35 | 38 | 168 | 68 |
| M48 | 500 | 8600 | 6100 | 40 06 048 | ANNEAUX DE LEVAGE ZN MALE LA580 M48X500 | 69,41 € | 90 | 166 | 100 | 35 | 38 | 168 | 68 |
| M52 | 500 | 9900 | 7100 | 40 06 052 | ANNEAUX DE LEVAGE ZN MALE LA580 M52X500 | 199,60 € | 100 | 184 | 110 | 38 | 42 | 187 | 78 |
| M56 | 550 | 11500 | 8200 | 40 06 056 | ANNEAUX DE LEVAGE ZN MALE LA580 M56X550 | 100,00 € | 100 | 184 | 110 | 38 | 42 | 187 | 78 |
| M64 | 600 | 16000 | 11000 | 40 06 064 | ANNEAUX DE LEVAGE ZN MALE LA580 M64X600 | 176,65 € | 110 | 206 | 120 | 42 | 48 | 208 | 90 |
