LA 2067 Acier de construction genre “Stub” LA2067
100C6 h7 Genre Stub - 102Cr6 - (Ancienne AFNOR 100C6) - W.Nr 1.2067

Applications industrielles
Pièces d’usure ; roulements ; goupilles ; poinçons ; axes ; colonnes de guidage ; limes ; forets ; alésoirs.
Dureté en HB
100C6 h7 Genre Stub - EN 100 Cr6 - (Ancienne AFNOR 100C6) - W.Nr 1.2067
Composition chimique en %
C | Mn | Si | Cr | S | P | Fe | |
Mini | 0,95 | 0,25 | 0,15 | 1,35 | - | - | Base |
Maxi | 1,10 | 0,45 | 0,35 | 1,65 | 0,015 | 0,025 | Base |
Propriétés physiques à 20 °C
Densité : 7,85
Module d'élasticité E : 210 000 N/mm²
Coefficient de poisson V : 0,3
Coefficient moyen de dilatation en m/m* °C
entre 20 °C et 100 °C : 11,4 x 10-6
Conductivité thermique à 20 °C en W (m*k) : 33
Magnétique
Etat de livraison
Dureté de livraison ≤ 240 HB.
Points de transformation
Ac1 : 745 °C, Ac3 : 770 °C.
Forgeage
1100 °C - 900 °C suivi d’un refroidissement lent et piloté.
Recuit
750 °C. Refroidissement lent.
Aptitudes d’emploi
Selon traitement thermique réalisé et caractéristiques mécaniques recherchées : Acier à haute teneur en carbone pour travail à chaud et à froid.
Aptitude au soudage
Fortement déconseillé.
Courbe de revenu
Echantillons traités sur éprouvettes d’épaisseur 25 mm.
Traitement thermique
Trempe : - préchauffage à 690 °C,
- chauffage à 850 °C,
- trempe agitée à l’eau ou à l’huile chaude,
ou en bains de sels.
Revenu : A partir de 130 °C selon les caractéristiques mécaniques et duretés recherchées.
Diamètres : Tableau de conversion des pouces en mm
1/8 | 5/32 | 11/64 | 3/16 | 1/4 | 5/16 | 3/8 | 7/16 | 1/2 | 9/16 | 5/8 | |
mm | 3,17 | 3,96 | 4,35 | 4,76 | 6,35 | 7,93 | 9,52 | 11,11 | 12,7 | 14,28 | 15,87 |
3/4 | 7/8 | 15/16 | 1 | 1.1/8 | 1.3/16 | 1.1/4 | 1.3/8 | 1.7/16 | 1.1/2 | ||
mm | 19,05 | 22,22 | 23,81 | 25,4 | 28,57 | 30,16 | 31,75 | 34,92 | 36,51 | 38,10 |

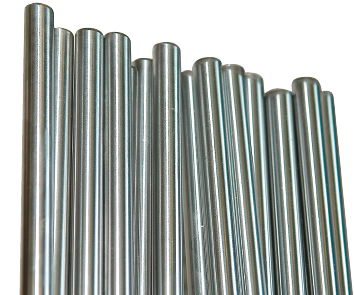

Acier de construction genre “Stub”
W.Nr : 1.2067 - EN : 100Cr6 - (100 C6) - Genre “Stub” - Barres de 2000 mm LA2067
Ø mm | Code Lugand | Poids kg | |
1,00 | 48 35 021 | 0,01 | |
1,10 | 48 35 023 | 0,02 | * |
1,30 | 48 35 027 | 0,02 | * |
1,40 | 48 35 029 | 0,02 | * |
1,50 | 48 35 031 | 0,03 | |
1,70 | 48 35 035 | 0,04 | * |
1,80 | 48 35 037 | 0,04 | * |
1,90 | 48 35 039 | 0,05 | * |
2,00 | 48 35 041 | 0,05 | |
2,10 | 48 35 043 | 0,06 | * |
2,20 | 48 35 045 | 0,06 | * |
2,30 | 48 35 047 | 0,07 | * |
2,35 | 48 35 049 | 0,07 | * |
2,40 | 48 35 051 | 0,07 | * |
2,50 | 48 35 053 | 0,08 | |
2,60 | 48 35 055 | 0,08 | * |
2,70 | 48 35 057 | 0,09 | * |
2,80 | 48 35 059 | 0,1 | * |
2,90 | 48 35 061 | 0,11 | * |
3,00 | 48 35 063 | 0,11 | |
3,10 | 48 35 065 | 0,12 | * |
3,175 | 48 35 067 | 0,13 | * |
3,20 | 48 35 069 | 0,13 | * |
3,30 | 48 35 071 | 0,14 | * |
3,40 | 48 35 073 | 0,14 | * |
3,50 | 48 35 075 | 0,15 | |
3,60 | 48 35 077 | 0,16 | * |
3,70 | 48 35 079 | 0,17 | * |
3,80 | 48 35 081 | 0,18 | * |
3,90 | 48 35 083 | 0,19 | * |
3,96 | 48 35 084 | 0,2 | * |
4,00 | 48 35 085 | 0,2 | |
4,20 | 48 35 089 | 0,22 | * |
4,30 | 48 35 091 | 0,23 | * |
4,35 | 48 35 093 | 0,24 | * |
4,40 | 48 35 095 | 0,24 | * |
4,50 | 48 35 097 | 0,25 | |
4,60 | 48 35 099 | 0,26 | * |
4,70 | 48 35 101 | 0,28 | * |
4,80 | 48 35 105 | 0,29 | * |
4,86 | 48 35 107 | 0,30 | * |
4,90 | 48 35 109 | 0,30 | * |
5,00 | 48 35 111 | 0,31 | |
5,10 | 48 35 113 | 0,33 | * |
5,20 | 48 35 115 | 0,34 | * |
5,30 | 48 35 117 | 0,35 | * |
5,40 | 48 35 119 | 0,36 | * |
5,50 | 48 35 121 | 0,38 | |
5,60 | 48 35 123 | 0,39 | * |
5,70 | 48 35 125 | 0,41 | * |
5,80 | 48 35 127 | 0,42 | * |
5,90 | 48 35 129 | 0,44 | * |
6,00 | 48 35 131 | 0,45 | |
6,10 | 48 35 133 | 0,47 | * |
6,20 | 48 35 135 | 0,48 | * |
6,30 | 48 35 137 | 0,50 | * |
6,35 | 48 35 139 | 0,50 | * |
6,40 | 48 35 141 | 0,51 | * |
6,50 | 48 35 143 | 0,53 | |
6,52 | 48 35 145 | 0,53 | * |
6,60 | 48 35 147 | 0,55 | * |
6,70 | 48 35 149 | 0,56 | * |
6,80 | 48 35 151 | 0,58 | * |
6,90 | 48 35 153 | 0,60 | * |
7,00 | 48 35 155 | 0,61 | |
7,10 | 48 35 157 | 0,63 | * |
7,20 | 48 35 159 | 0,65 | * |
7,30 | 48 35 161 | 0,67 | * |
7,40 | 48 35 163 | 0,69 | * |
7,50 | 48 35 165 | 0,70 | |
7,60 | 48 35 167 | 0,72 | * |
7,70 | 48 35 169 | 0,74 | * |
7,80 | 48 35 171 | 0,76 | * |
7,90 | 48 35 173 | 0,78 | * |
7,93 | 48 35 175 | 0,79 | * |
8,00 | 48 35 177 | 0,80 | |
8,10 | 48 35 179 | 0,82 | * |
8,20 | 48 35 181 | 0,84 | * |
8,25 | 48 35 183 | 0,85 | * |
8,30 | 48 35 185 | 0,86 | * |
8,40 | 48 35 187 | 0,88 | * |
8,50 | 48 35 189 | 0,90 | |
8,60 | 48 35 191 | 0,93 | * |
8,70 | 48 35 193 | 0,95 | * |
8,80 | 48 35 195 | 0,97 | * |
8,90 | 48 35 197 | 0,99 | * |
9,00 | 48 35 199 | 1,01 | |
9,10 | 48 35 201 | 1,04 | * |
9,20 | 48 35 203 | 1,06 | * |
9,30 | 48 35 205 | 1,08 | * |
9,40 | 48 35 207 | 1,11 | * |
9,50 | 48 35 209 | 1,13 | |
9,52 | 48 35 211 | 1,13 | * |
9,60 | 48 35 213 | 1,15 | * |
9,70 | 48 35 215 | 1,18 | * |
9,80 | 48 35 217 | 1,20 | * |
9,90 | 48 35 219 | 1,23 | * |
10,00 | 48 35 221 | 1,25 | |
10,10 | 48 35 223 | 1,28 | * |
10,20 | 48 35 225 | 1,30 | * |
10,30 | 48 35 227 | 1,33 | * |
10,40 | 48 35 229 | 1,35 | * |
10,50 | 48 35 231 | 1,38 | |
10,60 | 48 35 233 | 1,41 | * |
10,70 | 48 35 235 | 1,43 | * |
10,80 | 48 35 237 | 1,46 | * |
10,90 | 48 35 239 | 1,49 | * |
11,00 | 48 35 241 | 1,51 | |
11,11 | 48 35 243 | 1,55 | * |
11,20 | 48 35 245 | 1,57 | * |
11,30 | 48 35 246 | 1,60 | * |
11,40 | 48 35 247 | 1,63 | * |
11,50 | 48 35 249 | 1,66 | |
11,60 | 48 35 251 | 1,68 | * |
11,70 | 48 35 253 | 1,71 | * |
11,80 | 48 35 255 | 1,74 | * |
11,90 | 48 35 257 | 1,77 | * |
12,00 | 48 35 259 | 1,80 | |
12,10 | 48 35 260 | 1,79 | * |
12,20 | 48 35 261 | 1,86 | * |
12,30 | 48 35 263 | 1,89 | * |
12,40 | 48 35 265 | 1,92 | * |
12,50 | 48 35 267 | 1,96 | |
12,60 | 48 35 268 | 1,99 | * |
12,70 | 48 35 269 | 2,02 | * |
12,80 | 48 35 271 | 2,05 | * |
12,90 | 48 35 273 | 2,08 | * |
13,00 | 48 35 275 | 2,12 | |
13,10 | 48 35 276 | 2,15 | * |
13,30 | 48 35 277 | 2,21 | * |
13,40 | 48 35 279 | 2,25 | * |
13,50 | 48 35 281 | 2,28 | |
13,70 | 48 35 283 | 2,35 | * |
13,80 | 48 35 285 | 2,38 | * |
13,90 | 48 35 287 | 2,42 | * |
14,00 | 48 35 289 | 2,45 | |
14,20 | 48 35 291 | 2,52 | * |
14,29 | 48 35 293 | 2,56 | * |
14,30 | 48 35 294 | 2,56 | * |
14,50 | 48 35 295 | 2,63 | |
14,60 | 48 35 297 | 2,67 | * |
14,70 | 48 35 299 | 2,70 | * |
14,80 | 48 35 300 | 2,74 | * |
14,90 | 48 35 502 | 2,74 | * |
15,00 | 48 35 301 | 2,82 | |
15,10 | 48 35 302 | 2,85 | * |
15,50 | 48 35 303 | 3,01 | |
15,80 | 48 35 305 | 3,12 | * |
15,88 | 48 35 307 | 3,15 | * |
16,00 | 48 35 309 | 3,20 | |
16,10 | 48 35 310 | 3,24 | * |
16,50 | 48 35 311 | 3,41 | |
17,00 | 48 35 313 | 3,62 | |
17,20 | 48 35 314 | 3,70 | * |
17,25 | 48 35 315 | 3,72 | * |
17,30 | 48 35 316 | 3,75 | * |
17,50 | 48 35 317 | 3,83 | |
17,60 | 48 35 500 | 3,88 | * |
17,70 | 48 35 501 | 8,33 | * |
17,80 | 48 35 318 | 3,90 | * |
18,00 | 48 35 319 | 4,06 | |
18,10 | 48 35 320 | 4,10 | * |
18,20 | 48 35 321 | 4,15 | * |
18,50 | 48 35 323 | 4,28 | |
19,00 | 48 35 325 | 4,52 | |
19,05 | 48 35 327 | 4,54 | * |
19,20 | 48 35 328 | 4,61 | * |
19,50 | 48 35 329 | 4,76 | |
19,80 | 48 35 331 | 4,91 | * |
20,00 | 48 35 335 | 5,01 | |
20,40 | 48 35 336 | 5,10 | * |
20,50 | 48 35 337 | 5,26 | |
21,00 | 48 35 339 | 5,52 | |
21,50 | 48 35 341 | 5,79 | |
22,00 | 48 35 343 | 6,06 | |
22,22 | 48 35 345 | 6,18 | * |
22,50 | 48 35 347 | 6,34 | |
23,00 | 48 35 349 | 6,62 | |
23,50 | 48 35 351 | 6,91 | |
23,81 | 48 35 353 | 7,10 | * |
24,00 | 48 35 355 | 7,21 | |
24,50 | 48 35 357 | 7,51 | |
24,70 | 48 35 359 | 7,64 | * |
25,00 | 48 35 361 | 7,82 | |
25,40 | 48 35 363 | 8,07 | * |
25,80 | 48 35 365 | 8,33 | * |
26,00 | 48 35 367 | 8,46 | |
27,00 | 48 35 369 | 9,12 | |
28,00 | 48 35 371 | 9,81 | |
28,58 | 48 35 373 | 10,22 | * |
29,00 | 48 35 375 | 10,53 | |
29,50 | 48 35 377 | 10,89 | |
30,00 | 48 35 379 | 11,26 | |
30,16 | 48 35 381 | 11,38 | * |
31,00 | 48 35 383 | 12,03 | |
31,75 | 48 35 385 | 12,62 | * |
32,00 | 48 35 387 | 12,82 | |
33,00 | 48 35 389 | 13,63 | |
34,92 | 48 35 391 | 15,26 | * |
35,00 | 48 35 393 | 15,33 | |
36,00 | 48 35 395 | 16,22 | |
36,51 | 48 35 397 | 16,69 | * |
38,00 | 48 35 399 | 18,07 | |
38,10 | 48 35 401 | 18,17 | * |
40,00 | 48 35 403 | 20,03 | |
45,00 | 48 35 404 | 25,34 | |
50,00 | 48 35 405 | 31,29 |
